2.2.5 Luft/Wasser-Wärmepumpe in Kompaktbauweise zur Innenaufstellung
Bei der Luft/Kompakt-Wärmepumpe sind neben der Wärme-
quelle auch die Komponenten zum direkten Anschluss eines un-
gemischten Heizkreises integriert.
Luftführung über Eck oder Wandaufstellung
Die Wärmepumpe ermöglicht die Eckaufstellung ohne zusätzli-
che Kanäle. In Verbindung mit einem Luftkanal an der Ausblas-
seite ist auch eine Wandaufstellung möglich.
Der Grundrahmen muss auf einer ebenen, glatten und waag-
rechten Fläche aufliegen. Die Wärmepumpe muss so aufgestellt
sein, dass Wartungsarbeiten problemlos durchgeführt werden
können. Dies ist gewährleistet, wenn ein Abstand von je 1 m an
der Frontseite und links der Wärmepumpe, eingehalten wird.
Die Ansaugöffnung des Gerätes ist zum direkten Anschluss an
einen Mauerdurchbruch konzipiert. Dazu muss das Gerät nach
Aufkleben der mitgelieferten, selbstklebenden Ringdichtung mit
leichtem Druck an die Wand geschoben werden. Der Mauer-
durchbruch muss auf der Innenseite zwingend mit einer Wärme-
dämmung verkleidet werden (siehe Abb. 2.4 auf S. 19), um eine
Auskühlung bzw. Durchfeuchtung des Mauerwerkes zu verhin-
dern. (z.B. PU-Hartschaumplatten)
Die Ausblasseite kann wahlweise direkt an einem Mauerdurch-
bruch oder einem als Zubehör lieferbaren GFB-Kanal montiert
werden (siehe Abb. 2.4 auf S. 19 und Abb. 2.5 auf S. 19).
Die folgenden Luftführungs-Komponenten sind für die Luft/Was-
ser-Wärmepumpe in Kompaktbauweise erhältlich
Regenschutzgitter RSG 500
Luftkanäle (LKL, LKB, LKK 500)
Dichtmanschette DMK 500
Bei der Verwendung der als Zubehör lieferbaren GFB-Luftkanäle
sind die Hinweise in Kap. 2.2.5 auf S. 19 zu beachten.

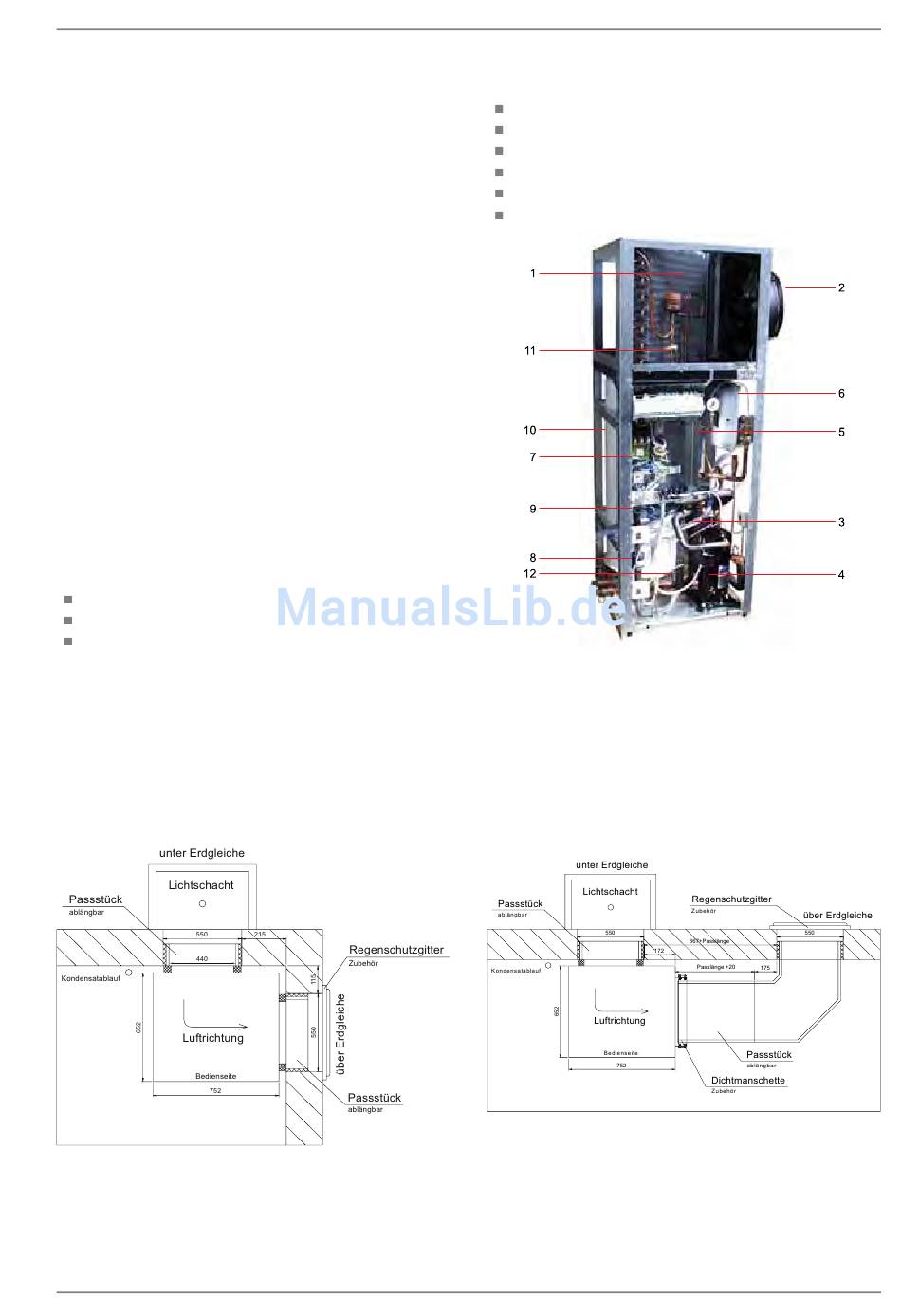

Grundgerät
Die Wärmepumpe enthält bereits die folgenden wichtigen Bau-
gruppen des Heizungskreislaufs:

Einbaubeispiele

Abb. 2.4: Eckaufstellung 500 mit bauseits gedämmten Mauerdurchbrüchen.
Die Dämmung kann auch durch ein Passstück (Kanalteil) erfolgen
(Abb. 2.8.1.1 auf S. 57)
www.dimplex.de
Wärmepumpenmanager
Ausdehnungsgefäß (24 Liter, 1,0 bar Vordruck)
Heizungsumwälzpumpe
Überströmventil und Sicherheitsbaugruppe
Pufferspeicher
elektrische Zusatzheizung 2 kW
1) Verdampfer
2) Ventilator
3) Verflüssiger
4) Verdichter
5) Heizungsumwälzpumpe
6) Ausdehnungsgefäß 24 l
Abb. 2.5: Wandaufstellung 500 mit GFB-Luftkanal
2.2.5
7) Schaltkasten
8) Filtertrockner
9) Schauglas
10) Pufferspeicher
11) Expansionsventil
12) Überströmventil
19
