LA 35TUR+

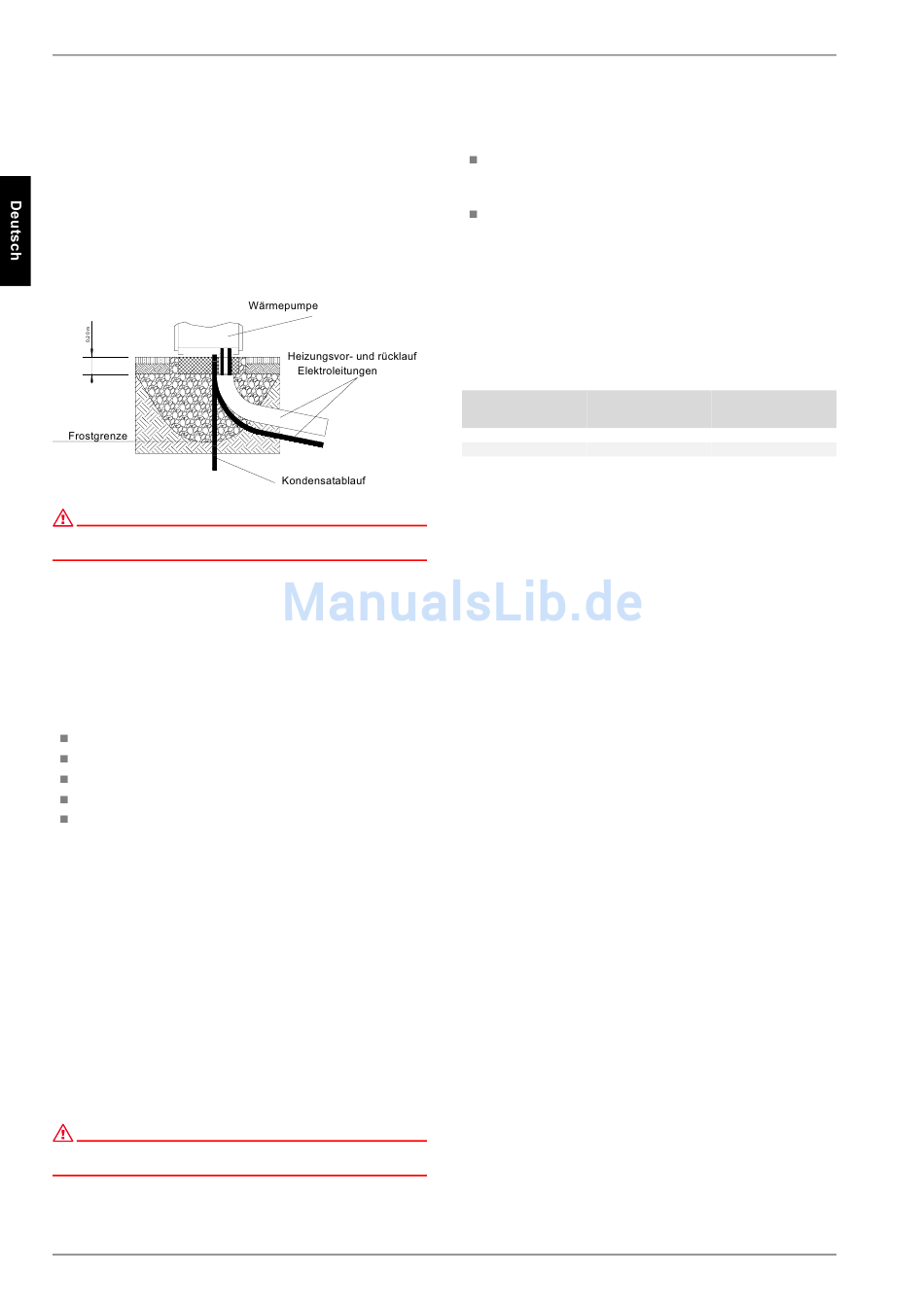

6.2 Kondensatleitung

Das im Betrieb anfallende Kondenswasser muss frostfrei abge-
leitet werden. Um einen einwandfreien Abfluss zu gewährleisten,
muss die Wärmepumpe waagerecht stehen. Das Kondenswas-
serrohr muss mindestens einen Durchmesser von 50 mm haben
und muss frostsicher in den Abwasserkanal geführt werden.
Kondensat nicht direkt in Klärbecken und Gruben einleiten. Die
aggressiven Dämpfe sowie eine nicht frostfrei verlegte Konden-
satleitung können die Zerstörung des Verdampfers zur Folge ha-
ben.
ACHTUNG!
Die Frostgrenze kann je nach Klimaregion variieren. Es sind die
Vorschriften der jeweiligen Länder zu berücksichtigen.
7

Montage

7.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rückläufe der Heizungsanlage
Vor-/Rücklauf des Warmwasserkreises
Kondensatablauf
Steuerleitung zum Wärmepumpenmanager
Stromversorgung

7.2 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im
Geräteinneren herzustellen. Die jeweiligen Anschlussgrößen
sind den Geräteinformationen zu entnehmen. Die anzuschlie-
ßenden Schläuche werden nach unten aus dem Gerät geführt.
Als Zubehör ist ein optionaler Rohrbausatz erhältlich, mit dem
die Anschlüsse seitlich herausgeführt werden können. Beim An-
schluss an die Wärmepumpe muss an den Übergängen mit
einem Schlüssel gegengehalten werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
ACHTUNG!
Der mitgelieferte Schmutzfänger ist im Heizungsrücklauf vor der
Wärmepumpe einzubauen.
Die Reinigungs- und Wartungshinweise sind der Montage- und
Bedienungsanweisung Schmutzfänger zu entnehmen.
DE-6
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-
renweite max. 5µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-
temperaturen kleiner 60 °C vernachlässigbar gering.
Bei Mittel- und Hochtemperatur-Wärmepumpen können auch
Temperaturen über 60 °C erreicht werden.
Daher sollten für das Füll- und Ergänzungswasser nach VDI
2035 Blatt 1 folgende Richtwerte eingehalten werden:
Gesamtheiz-
leistung in [kW]
bis 200
200 bis 600
> 600
Es wird empfohlen, das optional erhältliche 4-Wege-Umschalt-
ventil zu verwenden. Eine genaue Beschreibung des Einbaus ist
der dem Ventil beiliegenden Anweisung zu entnehmen.
Hinweis:
Bei Nutzung der Wärmepumpe mit dem 4-Wege-Umschaltventil
ist es zwingend erforderlich, die hydraulischen Anschlüsse
gemäß der dem Ventil beiliegenden Anweisung herzustellen. Die
Anweisung beschreibt die genauere Vorgehensweise beim Auf-
bau der korrekten Hydraulik. Eine Nichtbeachtung führt zu Ein-
schränkungen im Wärmepumpenbetrieb.
Wichtig:
Die Hinweise/Einstellungen in der Anweisung des Wärmepum-
penmanagers sind unbedingt zu beachten und dementspre-
chend vorzunehmen; eine Nichtberücksichtigung führt zu Funkti-
onsstörungen.
Bei Nutzung der Wärmepumpe ausschließlich im
Heizbetrieb gilt folgendes:
Wird die Wärmepumpe ausschließlich zum Heizen eingesetzt,
besteht die Möglichkeit die hydraulischen Anschlüsse am Ver-
flüssiger gegeneinander vertauscht anzuschließen. In diesem
Fall ist der aufgebrachte Geräteaufkleber nicht zu beachten. Der
Anschluss [A] ist als Heizungsvorlauf, der Anschluss [B] als Hei-
zungsrücklauf vorzusehen.
Wichtig: Die Hinweise/Einstellungen in der Anweisung des Wär-
mepumpenmanagers sind unbedingt zu beachten und dement-
sprechend vorzunehmen; eine Nichtberücksichtigung führt zu
Funktionsstörungen.
Bei dieser Nutzungsart ist kein Kühlbetrieb möglich. Die Anlage
kann nur im Heizmodus betrieben werden. Die Leistungsanga-
ben gelten wie in der Geräteinformation angegeben.

Mindestheizwasserdurchsatz

Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen. Dieses
kann z.B. durch Installation eines doppelt differenzdrucklosen
Verteilers erreicht werden. Eine drastische Unterschreitung des
Mindestdurchflusses kann zum Totalschaden der Wärmepumpe
durch ein Aufgefrieren des Plattenwärmetauschers im Kälte-
kreislauf führen.
452163.66.06 · FD 9112
Summe Erdalkalien
Gesamt-
in mol/m³ bzw.
härte in °dH
mmol/l
≤ ≤
2,0 11,2
≤ ≤
1,5 8,4
< 0,02 < 0,11
