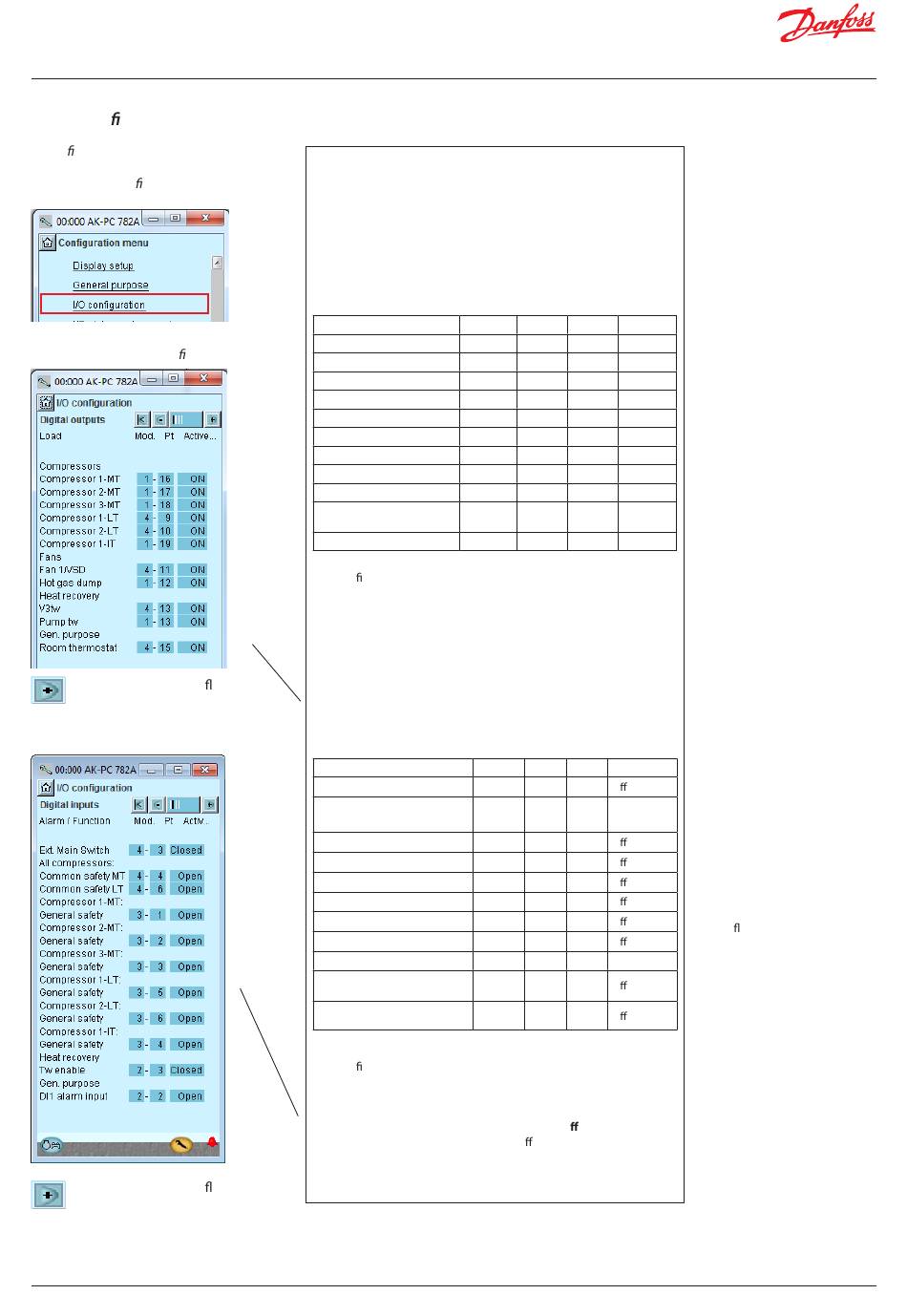

4.1.21 Kon guration von Ein- und Ausgängen
1. Kon gurationsmenü aufrufen
2. „Ein-/Ausg. Kon gurat. " auswählen
3. Digitale Ausgänge kon gurieren
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
4. Ein-/Aus-Eingänge einstellen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
© Danfoss | Climate Solutions | 2023.12
Die nachfolgenden Schirmbilder sind abhängig von den
vorausgehenden Einstellungen. Die Schirmbilder zeigen,
welche Anschlüsse die vorausgehenden Einstellungen
erfordern. Die Tabellen sind die gleichen wie früher gezeigt,
aber hier gruppiert:
• Digitale Ausgänge
• Digitale Eingänge
• Analoge Ausgänge
• Analogeingänge
Last Ausgang Modul
Heißgasentladung DO1
Umwälzpumpe tw DO2
MT Verdichter 1 (VLT Start) DO5
MT Verdichter 2 D06
MT Verdichter 3 DO7
IT Verdichter (VLT Start) DO8
LT-Verdichter 1 (VLT Start) DO1
LT-Verdichter 2 DO2
Lüftermotoren (VLT Start) DO3
Dreiwegeventil,
DO5
Leitungswasser, Vtw
Raumventilator DO7
Zur Kon guration der digitalen Ausgänge des Reglers
ist einzugeben, welches Modul und welcher Punkt dieses
Moduls jeweils daran angeschlossen ist.
Darüber hinaus ist für jeden Ausgang festzulegen, ob
die Belastung bei Ausgang EIN oder AUS aktiv sein soll.
Achtung! Die Relaisausgänge bei Entlastungsventilen dürfen
nicht vertauscht werden. Der Regler tauscht die Funktion selbst.
An den Bypassventilen liegt keine Spannung an, wenn der
Verdichter nicht in Betrieb ist. Die Spannung wird unmittelbar
vor dem Start des Verdichters angelegt.
Funktion Eingang Modul Punkt Aktiv bei
Niveauschalter, CO -Behälter AI2
2
Start/Stopp der
AI3
Wärmerückgewinnung tw
MT Verdichter 1 Allg. Sicherheit AI1
MT Verdichter 2 Allg. Sicherheit AI2
MT Verdichter 3 Allg. Sicherheit AI3
IT Verdichter Allg. Sicherheit AI4
LT Verdichter 1 Allg. Sicherheit AI5
LT Verdichter 2 Allg. Sicherheit AI6
Externer Hauptschalter AI3
MT-Verdichter gemeinsame
AI4
Sicherheit
LT-Verdichter gemeinsame
AI6
Sicherheit
Zur Kon guration der digitalen Eingänge des Reglers ist
einzugeben, welches Modul und welcher Punkt dieses
Moduls jeweils daran angeschlossen ist.
Darüber hinaus ist für jeden Ausgang festzulegen, ob
die Funktion bei Ausgang Geschlossen oder O en ist.
Hier wurde für alle Sicherheitskreise „O en" gewählt. Das
bedeutet, der Regler empfängt Signal bei Normalbetrieb und
registriert es als Fehler, wenn das Signal unterbrochen wird.
3 – Ausgänge
Folgende Funktionen
sind möglich:
Verdi. 1
Entlastung 1–1
Entlastung 1–2
Entlastung 1–3
DO für Verdichter. 2–8
Ölventil Verdichter 1–2
Einspritz. Saugleitung
Injection ON
Lüfter 1 / VSD
Punkt Aktiv bei
Lüfter 2–8
1 12 EIN
HD-Regelung
Ejektor
1 13 EIN
Ventil Gaskühler V3gc
1 16 EIN
Sammlerdr.reglg.
1 17 EIN
Wärmerückgewinnung
1 18 EIN
Ventil Leitungswasser V3tw
Pumpe Leitungswasser tw
1 19 EIN
Ventil Wärmerückgew. V3hr
4 9 EIN
Pumpe Wärmerückgew. hr
4 10 EIN
Zusätzliche Wärme
4 11 EIN
Alarm
In-Betrieb-Relais
4 13 EIN
Thermostat 1–10
Pressostat 1–5
4 15 EIN
Spannungseingang 1–5
PI 1–3 PWM
4 – Digitale Eingänge
Folgende Funktionen
sind möglich:
Ext. Hauptschalter
Ext. Verdichterstopp
Ext. Spannungsverlust
Nachtabsenkung
Lastbegrenzung 1
Lastbegrenzung 2
Alle Verdichter:
Gemeinsamer Schutz
Verdi. 1
Öldruckschutz
2 2 O en
Überspannungsschutz
Motortemperaturschutz
2 3 Geschlossen
Druckgastemp.schutz
Abgangsdruckschutz
3 1 O en
Allgemeine Sicherheit
3 2 O en
VSD Verdi. Fehler
3 3 O en DO für Verd. 2–8
Lüfter 1 Sicherheit
3 4 O en
DO für Lüfter 2–8
3 5 O en
VSD Ver . Sicherheit
3 6 O en
Ölregist. Min.Ölniveau
Ölregist. Max.Ölniveau
4 3 Geschlossen
Ölabscheider Min 1–2
4 4 O en
Ölabscheider Max 1–2
AC limit
4 6 O en
Rec. low liquid level
Rec. high liquid level
Wärmerückgewinnung
tw aktiv
hr aktiv
Strömungsschalter tw
Strömungsschalter hr
DI 1 Alarm Eingang
DI 2–10 ...
PI-1 Di ref
External DI PI-1
