Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

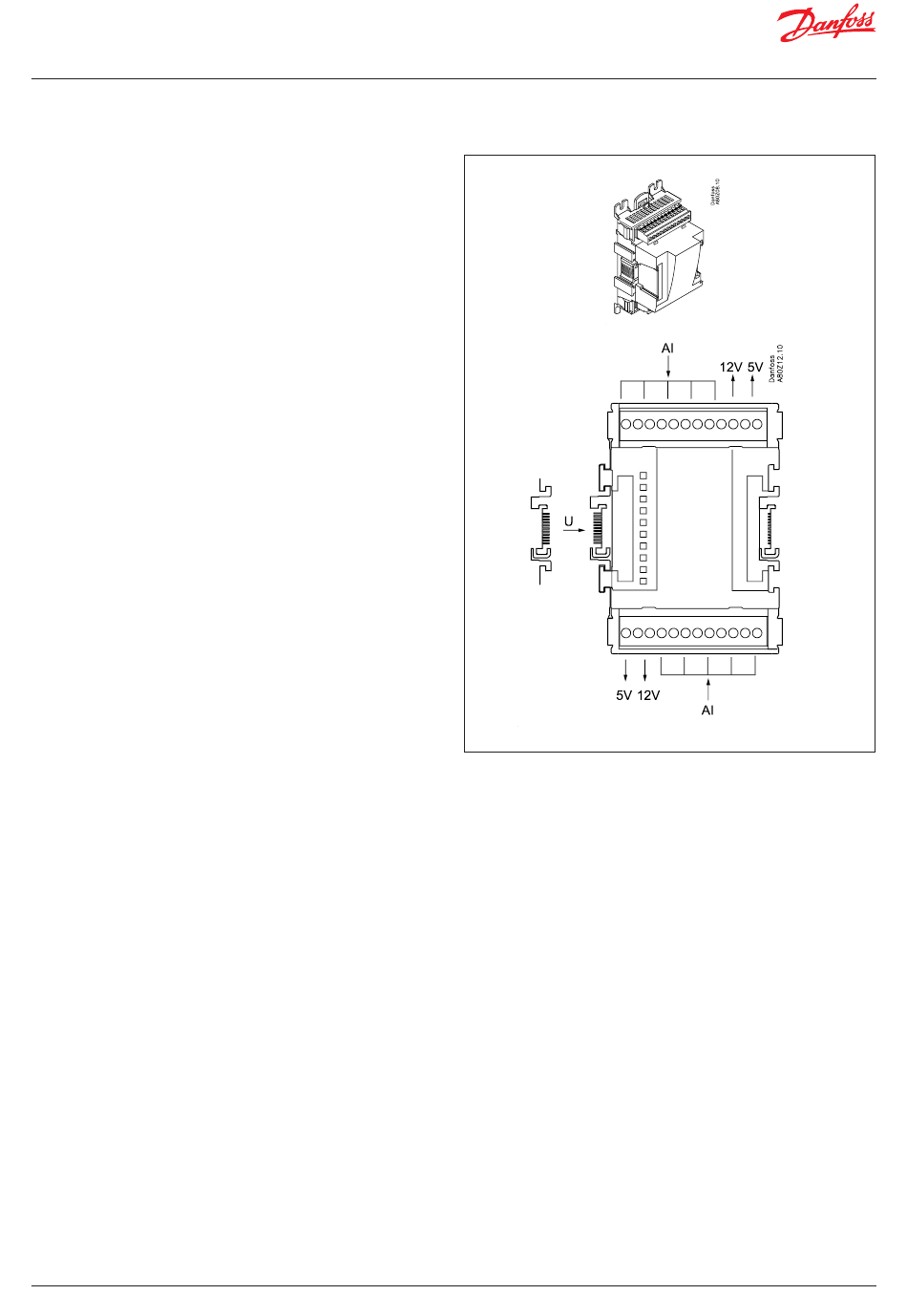

2.3.1 Erweiterungsmodul AK-XM 101A

Funktion
Das Modul umfasst 8 analoge Eingänge für Fühler,
Druckmessumformer, Spannungssignale und Kontaktsignale.

Spannungsversorgung

Die Spannungsversorgung des Moduls erfolgt über das in der
Reihe vorgeschaltete Modul.
Je nach Typ des Druckmessumformers muss dessen
Spannungsversorgung entweder über den 5-V-Ausgang oder
den 12-V-Ausgang erfolgen.
Leuchtdioden
Nur die beiden oberen werden verwendet. Sie haben folgende
Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
