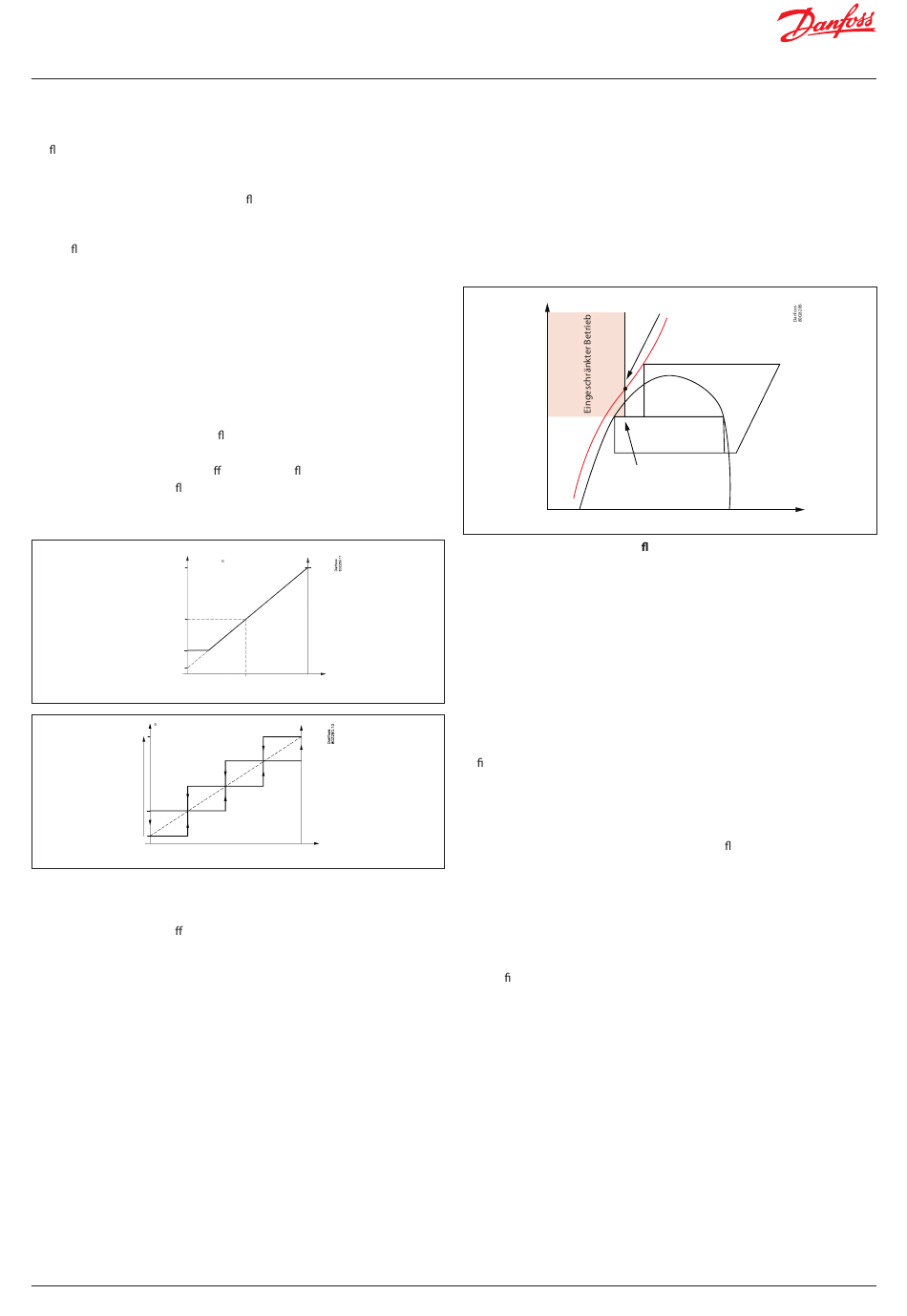

Benutzerhandbuch | Verbundregler, Typ AK-PC 782A
Variabler Sollwert (empfohlen)
Diese Funktion ermöglicht eine Schwankung des
Ver üssigungsdrucksollwerts innerhalb eines festgelegten Bereichs.
Der Sollwert ändert sich mit der Außentemperatur und der
angeschlossenen Verdichterleistung.
Durch Kombination eines variablen Ver üssigerdrucks mit elektronischen
Expansionsventilen lassen sich erhebliche Energieeinsparungen erzielen.
Die elektronischen Expansionsventile erlauben die Absenkung
des Ver üssigerdrucks in Abhängigkeit von der Außentemperatur.
Die Einsparung beim Energieverbrauch entspricht dabei in etwa 2 %
pro Grad, um das die Temperatur gesenkt werden kann.
Die gemessene Außentemperatur kann zudem vom Regler zur Optimierung
des Regelalgorithmus verwendet werden. Die Funktion lässt sich mit
einem variablen Kp-Wert vergleichen, der in Wärmeperioden höher
und in Kälteperioden niedriger ist. Es gibt keine Einstellung.
Der Sollwert basiert auf:
• der Außentemperatur, gemessen mit dem Sc3-Fühler
• dem kleinsten möglichen Temperaturunterschied zwischen
der Lufttemperatur und der Ver üssigungstemperatur bei 0 %
Verdichterleistung
• der bemessenen Temperaturdi erenz des Ver üssigers zwischen
Lufttemperatur und Ver üssigungstemperatur bei 100 %
Verdichterleistung (Dim tmK)
• dem Ausmaß der zugeschalteten Verdichterleistung.
Pc Sollw. C
Sc3 + Dim tm K
Pc-Sollw.
bei 50 %
Verdichter-
leistung
Sc3 + Min tm K
Sc3
0 %
C
Xp
Sc3+3K
0 %
Der kleinste mögliche Temperaturunterschied (min tm) bei niedriger
Last muss auf ca. 2 K eingestellt werden, da dadurch die Gefahr beseitigt
wird, dass alle Lüfter in Betrieb sind, wenn kein Verdichter läuft.
Es muss die bemessene Di erenz (dim tm) bei maximaler Belastung
(z. B. 4 K) eingestellt werden.
Anschließend ändert der Regler den Sollwert um einen Wert,
der vom Ausmaß der zugeschalteten Verdichterleistung abhängt.
P-Regelung
Der Bezugswert wird wie bei der PI-Regelung berechnet. Die Einstellung
erfolgt mithilfe des Verstärkungsfaktors Kp (XP = 100/Kp).
Maximale Gaskühlertemperatur
Falls die Gaskühlertemperatur begrenzt werden muss, muss die relevante
Höchsttemperatur eingestellt werden. Bei Erreichen dieses Grenzwerts
wird die Lüfterdrehzahl auf maximale Drehzahl erhöht.
© Danfoss | Climate Solutions | 2023.12
50 % 100 % Verd.-
leistung %
50 % 100 % Verflüss.
leistung %
Adaptiver Mindestsollwert
Der Mindestsollwert wird adaptiv geregelt.
Der Sammler wird geregelt, indem Gas durch das Bypass-Vrec-Ventil
geführt wird. Dringt kein Gas in den Sammler ein, wird dieses Ventil
geschlossen und der Sammlerdruck wird nicht geregelt. Dadurch wird der
Ausgang des Gaskühlers begrenzt.
Aus diesem Grund ist es möglich, einen Qualitätsschwellenwert für
„Sammler Gas Anteil" festzulegen.
Die Regelung hält das Einlassniveau über diesem Grenzwert. Dies führt zu
einem min. Sgc- und Pgc-Sollwert.
Minimum Pgc
P
Sammler Gasanteil
Receiver inlet min. vapour
Spezielle Betriebsmodi für Ver üssigerlüfter
Eine Zwangssteuerung der Leistung ist möglich, wobei die normale
Regelung außer Acht gelassen wird.
Während einer Zwangssteuerung werden die Sicherheitsfunktionen
aufgehoben.
Zwangssteuerung durch Einstellung
Die Regelung wird auf manuellen Betrieb eingestellt.
Die Leistung wird in Prozent der geregelten Leistung eingestellt.
Zwangssteuerung über Relais
Erfolgt die Zwangssteuerung mittels an der Front eines Erweiterungsmoduls
be ndlichen Umschaltern, wird das von der Sicherheitsfunktion registriert,
die versucht, eventuelle Überschreitungen zu korrigieren und Alarme zu
senden. In dieser Situation kann der Regler jedoch die Relais nicht schalten.
Zwangsbetrieb durch hohen Sammlerdruck
Bei einem hohen Sammlerdruck werden die Ver üssigerlüfter im oberen
P-Band des Sammlerdrucks aktiviert.
Verhalten der Lüfter bei ausgeschaltetem Verdichter:
Wenn die NK- und PV-Verdichter ausgeschaltet sind, werden die Lüfter von
0 bis 100 % in einem Bereich von 5 bis 15 K über Sgc-Sollwert betrieben.
Lüfterdrehzahl über DI zwangssteuern
Bei Kon guration und Aktivierung durch DI wird die vom Lüfter
angeforderte Leistung zwangsweise eingeschaltet (abhängig
von den Einstellungen):
Max. Drehzahl: Für den Lüfter wird die maximale Drehzahl zwangsweise
eingeschaltet. (100 % für VSD-Lüftertyp oder „EC max." für EC-Lüfterart)
Prop%CMP: Die Lüfterleistung wird linear von 30 % auf 100 % erhöht,
basierend auf der höchsten Leistung zwischen NK- und PV-Verdichter.
Die Sicherheitsfunktionen gelten während dieses zwangsgesteuerten
Betriebs weiter, die Anforderungsleistung ist jedoch Null, wenn NK-
und PV-Verdichter ausgeschaltet sind, mit Ausnahme von Max. Pc/Sd.
Hinweis: Diese Funktion erhöht das Risiko des Zusammenbrechens
des Sammlerdrucks, wenn die Flüssigkeit durch die Lüfterwirkung zu
stark heruntergekühlt wird. Es ist nicht ratsam, diese Funktion bei kalter
Witterung oder eingeschalteter Wärmerückgewinnung zu aktivieren.
, Sgc
ref ref
h
