4.1.9 Einstellung der Hochdruckregelung

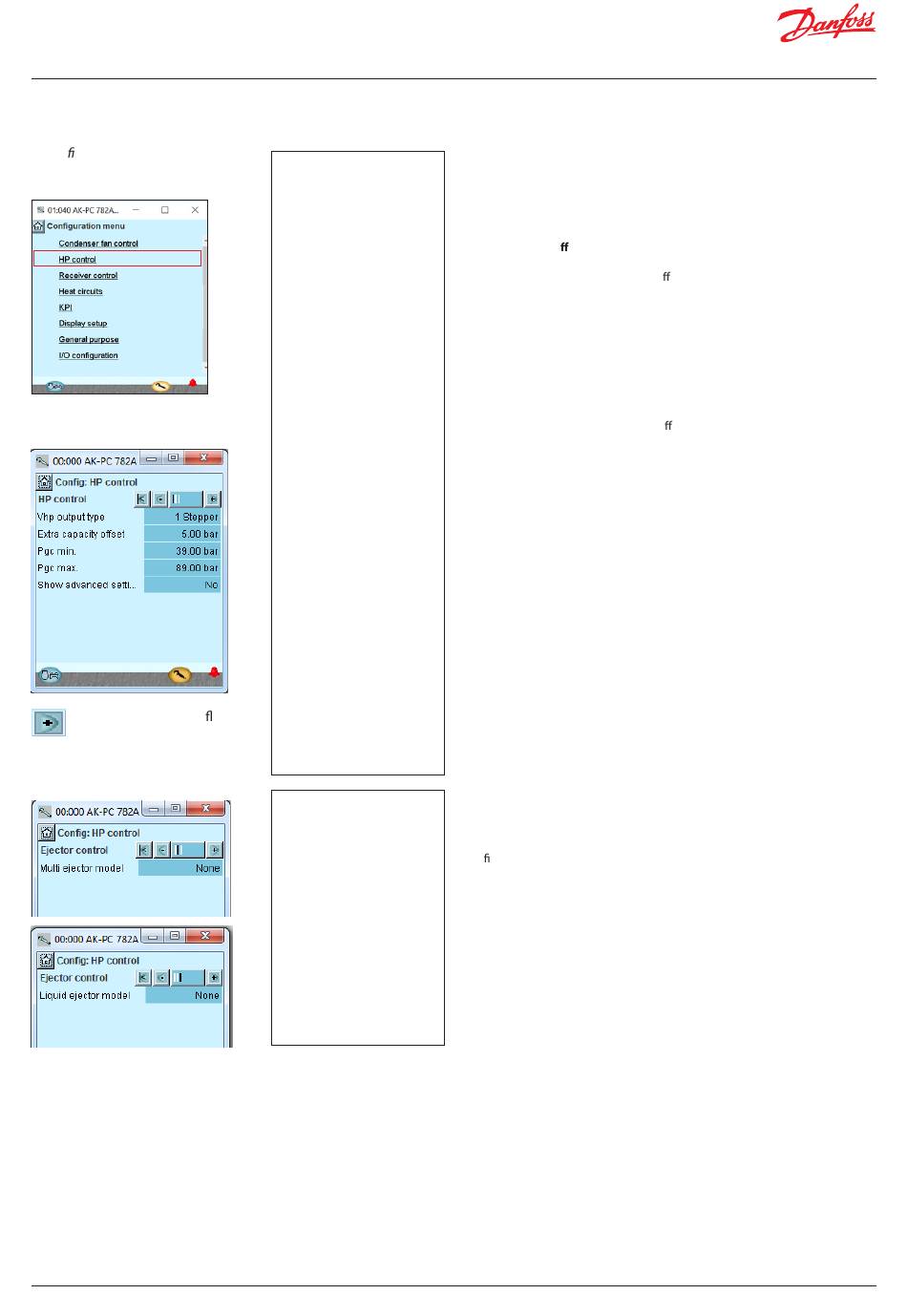

1. Kon gurationsmenü aufrufen
2. „HD-Regelung" auswählen
3. Regelungswerte einstellen
Wählen Sie die Schalt äche
+ aus, um die nächste Seite
aufzurufen
4. Ejektorregelung einstellen
58 | BC245386497365de-001001
Die Einstellungen werden
hier im Bild angezeigt.
Im Beispiel wird nicht
auf die Ejektorregelung
eingegangen.
3 – HD-Regelung
Vhp Ausgangstyp
Signaltyp zur Regelung des Hochdruckventils auswählen:
- Spannungssignal
- Schrittmotorsignal über AK-XM 208C
- 2 Schrittmotorsignale für Parallelventile
Zusatzleistung o set
Einstellen, um welchen Wert der Druck erhöht werden soll,
wenn die Funktion „Zusatzleistung o set" aktiviert wird.
Pgc Min.
Zulässiger Mindestdruck in Gaskühler.
Pgc Max.
Zulässiger Höchstdruck in Gaskühler.
Weitere Einstellungen
Vhp min. OD
Beschränkung des Ventilschließgrads.
Pgc max. Grenzw. P-Band
P-Band unter „Pgc Max.", wobei der Ö nungsgrad des Ventils erhöht wird.
dT Unterkühlung
Gewünschte Unterkühlungstemperatur
Kp
Verstärkungsfaktor
Tn
Integrationszeit
Pgc HR min.
Anzeigen des zulässigen Mindestdrucks im Hochdruckkreislauf während
der Wärmerückgewinnung
Pgc HR max.
Auslesen des zulässigen Höchstdrucks im Hochdruckkreislauf während
der Wärmerückgewinnung
Runterfahren bar/min.
Hier kann ausgewählt werden, wie schnell der Sollwert nach einer
vollständigen Wärmerückgewinnung geändert werden muss.
Temp. bei 100 bar
Temperatur bei 100 bar. Hier kann die Regelungskurve beim
transkritischen Betrieb festgelegt werden. Den erforderlichen
Temperaturwert einstellen.
4 – Ejektorregelung
Hier die Leistung des Multi-Ejektors auswählen.
Der Wert wird dann für jede Ventilkapazität angezeigt.
Die Funktion wird auf Seite 114-117 beschrieben.
Auf dem nächsten Display wird die Kapazität angepasst, wenn sie
mit Flüssigkeitsejektoren reguliert wird. Das nächste Display ist nicht
sichtbar, wenn Flüssigkeitsejektoren im vorausgehenden Display
kon guriert wurden.
Warnung!
Wenn die Regelung während der Hochdruckregelung gestoppt wird,
steigt der Druck.
Das System muss auf den höheren Druck ausgelegt sein; andernfalls
kommt es zu einem Füllungsverlust.
© Danfoss | Climate Solutions | 2023.12
