4.1.6 Einstellung der Steuerung des NK-Verbunds

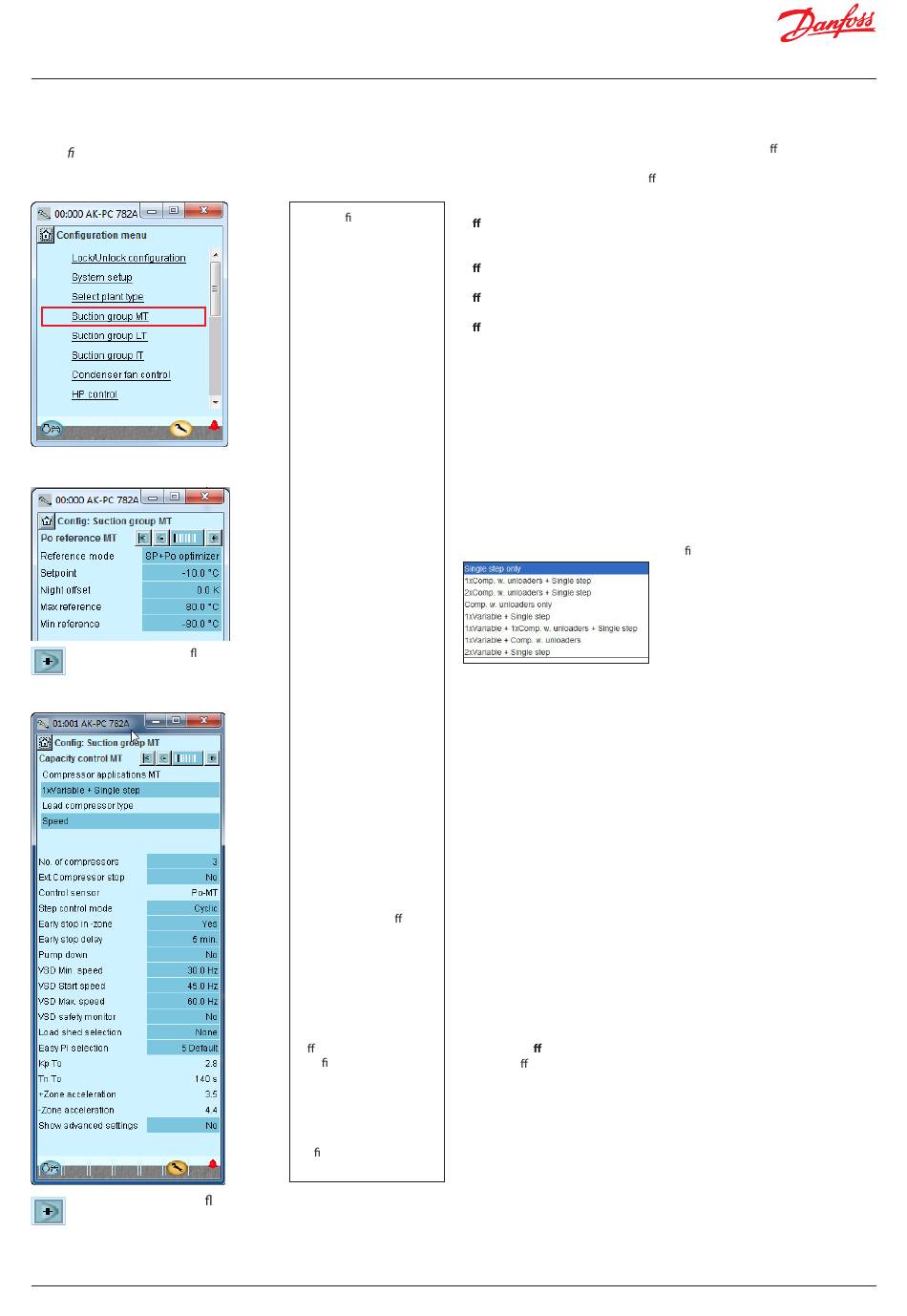

1. Kon gurationsmenü aufrufen
2. „NK Verbund" auswählen
3. Sollwerte festlegen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
4. Werte für die Leistungsregelung festlegen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
© Danfoss | Climate Solutions | 2023.12
3 – Sollwertmodus
Verschiebung des Saugdrucks in Abhängigkeit von externen Signalen.
0: Sollwert = Sollwertvorgabe + Nachtverschiebung + O set von
externem 0–10-V-Signal
1: Sollwert = Sollwertvorgabe + O set von P0-Optimierung
Sollwert (-80 bis 30 °C)
Einstellung des gewünschten Saugdrucks in °C
Das Kon gurationsmenü
O set via Ext. Ref.
im Service-Tool ändert
Auswählen, ob ein externes Übersteuerungssignal des 0–10-V-Sollwerts
sich. Sie zeigt die
erforderlich ist.
möglichen Einstellungen
O set bei max Signal (-100 bis 100 °C)
für den ausgewählten
Verschiebungswert bei max. Signal (10 V)
Anlagentyp.
O set bei min Signal (-100 bis 100 °C)
Verschiebungswert bei min. Signal (0 V)
O set Filter (10 bis 1800 s)
Hier einstellen, wie schnell eine Sollwertänderung wirksam werden darf.
Nachtverschiebung via DI
Wählen, ob für die Aktivierung des Nachtbetriebs ein digitaler Eingang
notwendig ist. Der Nachtbetrieb kann auch über den internen
Wochenzeitplan oder ein Netzwerksignal gesteuert werden.
Nachtverschiebung (-25 bis 25 K)
Verschiebung des Saugdrucks bei aktivem Nachtabsenkungssignal
(in Kelvin) einstellen.
Max Sollwert (-50 bis 80 °C)
Max. zulässiger Saugdrucksollwert
Min Sollwert (-80 bis 25 °C)
Min. zulässiger Saugdrucksollwert
4 – Verdichteranwendungen
Hier eine der verfügbaren Verdichterkon gurationen auswählen:
Im vorliegenden
Beispiel sind
die folgenden
Einstellungen
auszuwählen:
- P0 Optimierung
- Saugdruck-Sollwert
= -10 °C
Diese Einstellungen
Art Führungsverdichter
sind hier im Bild
• Variable
angezeigt.
Wird in der ersten
Zeile die Option
„Variabel" oder
„Schraubenverdichter"
ausgewählt, muss in
der nächsten Zeile der
Typ festgelegt werden.
Anzahl Verdichter
Anzahl der Verdichter (insgesamt) einstellen.
Im vorliegenden
Entlastungen
Beispiel sind
Anzahl der Entlastungsventile
die folgenden
Ext. Verdichterstopp
Auswahlen zu tre en:
Ein externer Schalter kann angeschlossen werden, mit dem
- VSD + Einstuf. Verd.
die Verdichterregelung gestartet und gestoppt werden kann.
- 3 Verdichter
Regelfühler
- Zyklisch
Den Fühler für die Verdichterregelung auswählen:
- „Po-MT": regelt am Po-MT-Fühler
Hinweis: Die beiden
- „Po-MT + Psuc-MT": regelt sowohl „Po-MT" als auch „Psuc-MT".
Parameter „Regelfühler"
und „Psuc max.
o set" dienen zum Psuc Max. O set
Kon gurieren einer Hier die Di erenz zwischen den Psuc-MT- und Po-MT-Sollwerten eingeben
Anwendung mit Stufenregelmodus
Niederdruck-Multi-
Das Schaltungsmuster der Verdichter auswählen:
Ejektoren. Sie werden Zyklisch: Ausgleich der Laufzeit der einzelnen Verdichter (FIFO)
nur angezeigt, wenn
Best-Fit: Bestmögliche Leistungsanpassung mit möglichst wenigen
keine IT-Gruppe
Leistungssprüngen
de niert wurde.
Für die Variable gibt es folgende Optionen:
– Drehzahl
– FlexxCO2-4
– FlexxCO2-6
– Digitale Scroll-Verdichter
– Stream 4
– Stream 6
– CRII 4
– CRII 6
Die Verdichter werden am Fühler gesteuert, der die höchste
Sollwertüberschreitung meldet.
