Benutzerhandbuch | Verbundregler, Typ AK-PC 782A
5.7 Transkritisches CO
und Wärmerückgewinnung

Allgemeines

Bei CO -Systemen kann aufgrund des höheren Drucks und der höheren
2
Temperatur Wärme für Warmwasser und Heizung zurückgewonnen werden.
Die überschüssige Wärme wird mithilfe eines Gaskühlers gewonnen.
Die Regelung erfolgt während transkritischer und subkritischer Zustände,
und der Regler beein usst den Gasdruck/Ver üssigungsdruck so,
dass das System den optimalen COP-Wert dann erreicht, wenn
die zurückgewonnene Wärme berücksichtigt wird.
Die Regelung des Wärmerückgewinnungskreislaufs erfolgt unter
Berücksichtigung des Kühlsystems. Wenn die Regelung betrieblichen
Einschränkungen unterliegt, hat das Kühlsystem Vorrang vor der
Wärmerückgewinnung.
Leitungswasser
FStw
Pumpe
tw
Stw4
Pc
Sd
M V3tw
Info
Unter normalen Betriebsbedingungen liegt die Temperatur an Sd
zwischen 60 und 70 °C – je nachdem, ob Winter oder Sommer ist.
Wenn die „Wärmerückgewinnungsfunktion" den Ver üssigungsdruck
erhöhen soll, kann die Temperatur auf 90 °C oder mehr ansteigen.
Der Sc3-Fühler sollte so positioniert werden, dass er die Lufteinlass-
temperatur am Gaskühler misst. Wenn eine zu hohe Temperatur
gemessen wird, wird der COP-Wert des Systems beeinträchtigt.
Das Sgc-Signal muss stabil sein. Wenn dies nicht mithilfe eines
Systemsensors erfolgen kann, muss möglicherweise ein Tauchrohrfühler
verwendet werden.
Wichtig: der Trennverstärker
Wenn Signale aus verschiedenen Regelungen empfangen werden,
z. B. aus der Wärmerückgewinnung für einen der Eingänge,
muss ein galvanisch getrenntes Modul eingefügt werden.
106 | BC245386497365de-001001
-System
2
Wärmerückgewinnung
Stw8
FShr
55 °C
Stw3 Shr4
Stw2
M V3hr
CCMT
Vrec
Lco2
rec
Die beiden Wärmerückgewinnungskreisläufe können unabhängig
voneinander betrachtet werden – auch in Bezug auf das Kühlsystem.
Zuerst entnimmt der Kreislauf für Warmwasser die benötigte Energie.
Die verbleibende Energie kann dann durch den nächsten Kreislauf
verwendet werden. Auch dieser entnimmt die benötigte Energie. Wenn
überschüssige Energie verbleibt, wird diese über den Gaskühler abgeleitet.
Es muss eine Kühlanforderung vorliegen, damit die Wärmerückgewinnung
versorgt werden kann.
Shr8
40 °C
Pumpe
WRG
Shr3
Shr2
CCMT
Pgc
Shp
Vhp
Prec
Co2
Es gibt Sicherheitsfunktionen für die einzelnen Regelungsfunktionen,
zum Beispiel:
- Sieden an S3, S4 und S8
- Eine S3-Temperatur muss niedriger sein als die Gastemperatur, die in den
Wärmetauscher geschickt werden kann. Wenn die S3-Temperatur höher ist,
ist der Kreislauf nicht angeschlossen.
Die Pumpe bleibt kurze Zeit vor und nach dem Anschluss der Gasventile
in Betrieb. Es kann bis zu 2 Minuten dauern, bis das Gasventil die Position
wechselt.

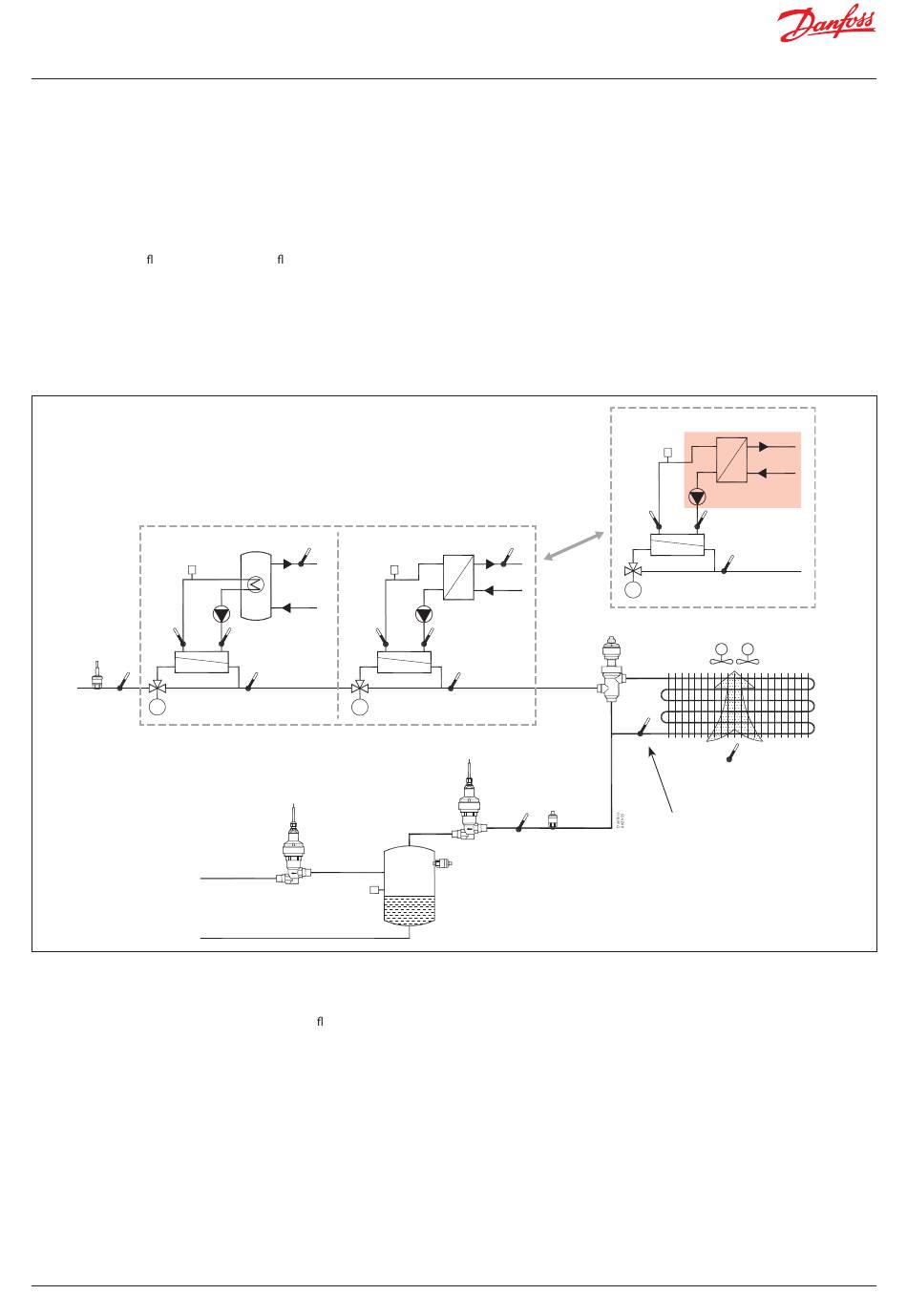

Hinweis: Vorstehendes Diagramm zeigt vier verschiedene Kombinationen
der Wärmerückgewinnungseinheit. Der Benutzer kann Folgendes
auswählen:
1. „Brauchwarmwasser"
2. „Wärmerückgewinnung"
3. „Brauchwarmwasser" und „Wärmerückgewinnung"
4. „Wärmerückgewinnungseinheit"
Wärmerückgewinnungseinheit
FShr
Pumpe WRG
Shr3
Shr4
Shr2
M V3hr
CTR
M M
V3gc
Sgc
Sc3
Wichtig:
Dieser Fühler muss unmittelbar
am Auslass des Gaskühlers
angebracht werden.
© Danfoss | Climate Solutions | 2023.12
60 °C
