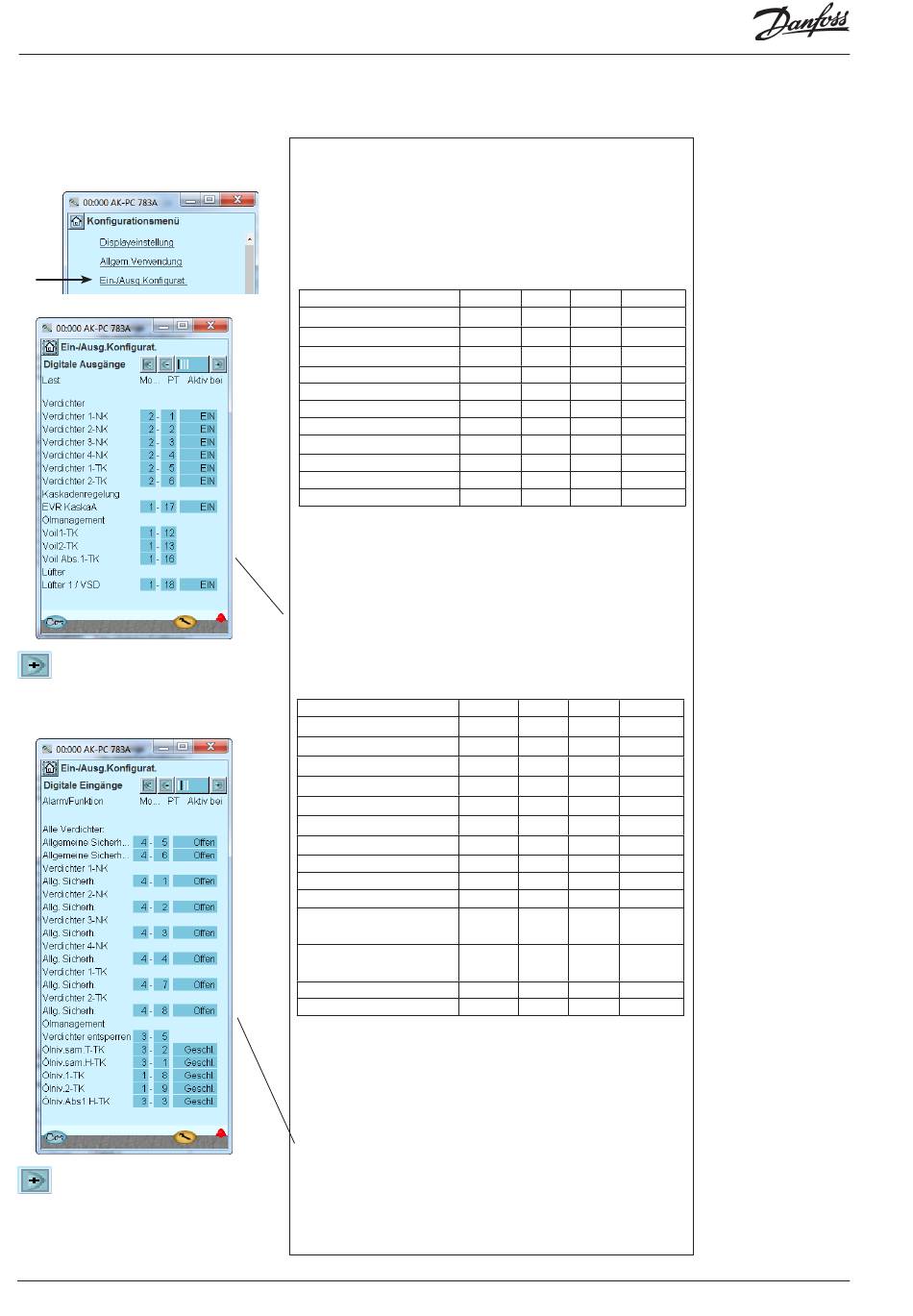

Konfiguration - fortsetzung
Konfiguration von Ein- und
Ausgängen
1. Gehen Sie zum Konfigurations-
menü
2. Wähle Ein-/Ausg. Konfiguration
3. Digitale Ausgänge konfigurieren
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. On/off Eingangsfunktionen kon-
figurieren
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
74
Die nachfolgenden Schirmbilder sind abhängig von den vorhergehen-
den Definitionen. Die Schirmbilder werden zeigen, welche Anschlüsse
die vorhergehenden Einstellungen erfordern. Die Tabellen sind die
gleichen wie früher gezeigt, aber hier gruppiert:
• Digitale Ausgänge
• Digitale Eingänge
• Analoge Ausgänge
• Analoge Eingänge
Last
Magnetventil, Öl, Verd. 1 TK
Magnetventil, Öl, Verd. 2 TK
Magnetventil , Ölabscheider
Magnetventil, Kaskade
EC Motor EIN/AUS Signal
Verdichter 1, NK
Verdichter 2, NK
Verdichter 3, NK
Verdichter 4, NK
Verdichter 1, TK
Verdichter 2, TK
Zur Konfiguration der digitalen Ausgänge des Reglers ist einzugeben,
welches Modul und welcher Punkt dieses Moduls jeweils daran ange-
schlossen ist.
Darüber hinaus ist für jeden Ausgang festzulegen, ob die Belastung bei
Ausgang EIN oder AUS aktiv sein soll.
Funktion
Verd. 1. TK Min. Ölniveau
Verd. 2. TK Min. Ölniveau
Ölregist.Max.Ölniveau
Ölregist.Min.Ölniveau
Ölabscheid. 1. Max niveau
Verdichter entsperren
Verdichter 1 NK Sicherheitskreis
Verdichter 2 NK Sicherheitskreis
Verdichter 3 NK Sicherheitskreis
Verdichter 4 NK Sicherheitskreis
Allg. Sicherheitsfunkt. der Verdichter
NK
Allg. Sicherheitsfunkt. der Verdichter
TK
Verdichter 1 TK Allg. Sicherheit
Verdichter 2 TK Allg. Sicherheit
Zur Konfiguration der digitalen Eingänge des Reglers ist einzugeben,
welches Modul und welcher Punkt dieses Moduls jeweils daran ange-
schlossen ist.
Darüber hinaus ist für jeden Eingang festzulegen, ob die Belastung bei
Ausgang Zurück oder Offen aktiv sein soll.
Hier wurde für alle Sicherheitskreise Offen gewählt. D.h., der Regler
empfängt Signal bei Normalbetrieb und registriert es als einen Fehler,
wenn das Signal unterbrochen wird.
Leistungsregler RS8HN103 © Danfoss 2017-11
Ausgang
Modul
Punkt
Aktiv bei
DO1
1
12
DO2
1
13
DO5
1
16
D06
1
17
DO7
1
18
DO1
2
1
DO2
2
2
DO3
2
3
DO4
2
4
DO5
2
5
DO6
2
6
Eingang
Modul
Punkt
Aktiv bei
AI8
1
8
Geschl
AI9
1
9
Geschl
AI1
3
1
Geschl
AI2
3
2
Geschl
AI3
3
3
Geschl
AI5
3
5
Puls druck
DI1
4
1
Offen
DI2
4
2
Offen
DI3
4
3
Offen
DI4
4
4
Offen
DI5
4
5
Offen
DI6
4
6
Offen
DI7
4
7
Offen
DI8
4
8
Offen
3 - Ausgänge
Die möglichen Funktionen
sind wie folgt:
Verdichter 1
Entlastung 1-1
Entlastung 1-2
Entlastung 1-3
Verdichter. 2-4
ÖlventilVerdichter 1-4
NC Verd. Öl Puls
Öl ventil 1-4
Ölventil abscheider. 1-4
MT Comp. release
LT Comp. request
EIN
Einspritz. Wärmeaustau-
EIN
scher
EIN
Einspritz. Saugleitung
Injection ON
EIN
Lüfter 1 / AKD
EIN
Lüfter 2 - 8
EIN
Wärmerückgewinnung
EIN
Ventil Leitungswasser V3tw
EIN
Pumpe Leitungswasser BWW
EIN
Ventil Wärmerückgew.. V3hr
EIN
Pumpe Wärmerückgew. WGR
EIN
Alarm
In Bebrieb
Thermostat 1 - 3
Pressostat 1 - 3
Spannungseingang1 - 3
PI 1-3
4 - Digitale Eingänge
Die möglichen Funktionen
sind wie folgt:
Ext. Hauptschalter
Ext. Verdichterstopp
Ext. power loss
Nachtverschiebung
Lastbegrenzung 1
Lastbegrenzung 2
Alle Verdichter:
Gem. sicherheit
Verd. 1
Öldruck schutz
Überspannung schutz
Motortemperatur schutz
Druckgastemp. schutz
Abgangsdruck schutz
Allg. sicheheti
AKD comp. Fehler
Do für Verd. 2-6
Lüfter 1 Sicherheit
Do für Lüfter 2-8
AKD Verfl.. Sicherheit
Verdichter entsparren
ND Verd.Öl zähler
Ölregist. Min ölniveau
Ölregist. Max ölniveau
Öl Niveau Verd.1-6
Ölabscheider Min 1-6
Ölabscheider Max 1-6
Wärmerückgewinnung
Stop cascade ctrl
Cold pump flow sw.
Strömungsschalters tw
Strömungsschalters hr
DI 1 Alarm Eingang
DI 2-10 ...
PI-1 Di ref
External DI PI-1
AK-PC 783A
