Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

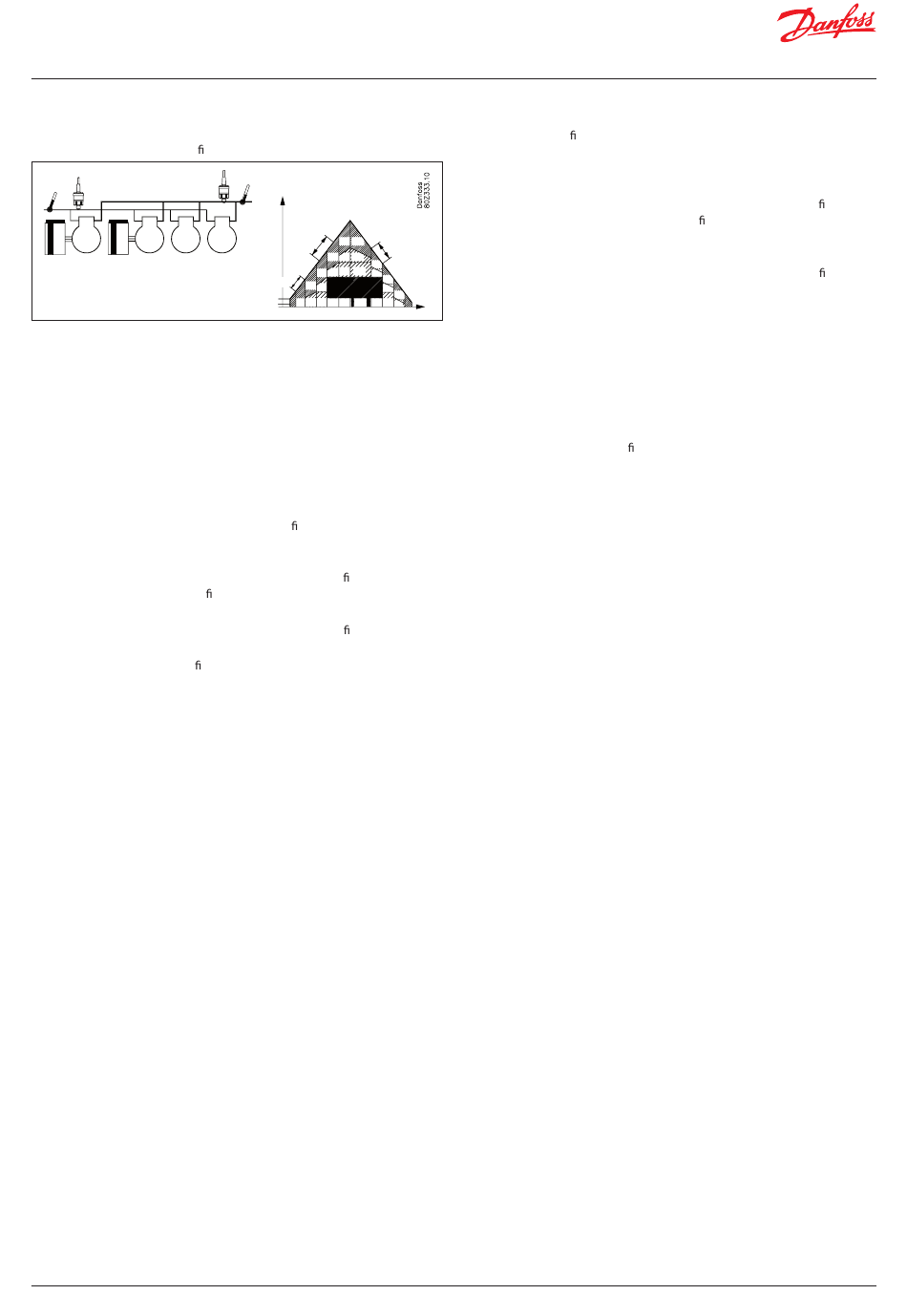

Beispiel 2:
In diesem Beispiel weisen sowohl die drehzahlgeregelten Verdichter als
auch die nachfolgenden einstu gen Verdichter unterschiedliche Größen auf.
Po
Ss
10 kW 20 kW 20 kW 40 kW
30 – 90 Hz 30 – 90 Hz
Steigende Leistung:
• Der kleinste drehzahlgeregelte Verdichter (C1) startet, wenn
die gewünschte Leistung der Startdrehzahl entspricht.
• Wenn der kleinste drehzahlgeregelte Verdichter (C1) die höchste
Drehzahl (90 Hz) erreicht hat, wird der große drehzahlgeregelte
Verdichter (C2) zu- und der kleine drehzahlgeregelte Verdichter
abgeschaltet.
• Wenn der große drehzahlgeregelte Verdichter die höchste Drehzahl
(90 Hz) erreicht hat, wird der kleine drehzahlgeregelte Verdichter (C1)
wieder zugeschaltet, sodass beide parallel laufen.
• Wenn die beiden drehzahlgeregelten Verdichter die volle Drehzahl
(90 Hz) erreicht haben, wird der kleine einstu ge Verdichter (C3)
zugeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die volle
Drehzahl (90 Hz) erreicht haben, wird der große einstu ge Verdichter
(C4) zu- und der kleine einstu ge Verdichter (C3) abgeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die volle
Drehzahl (90 Hz) erreicht haben, wird der kleine einstu ge Verdichter
(C3) wieder zugeschaltet.
• Beim Zuschalten der einstu gen Verdichter wird die Drehzahl
der drehzahlgeregelten Verdichter (56,7 Hz) entsprechend der
zugeschalteten Leistung vermindert.
© Danfoss | Climate Solutions | 2023.12
Pc
Sd
Kap. %
90 Hz
C2 C2
C2 C1 C1
56,7 Hz
C2
90 Hz C3 C3
C2 C1
C1
45 Hz
C2
C1
Startdrehzahl
C2C1 C3 C4 C4 C4 C4 C3
Min. Drehzahl
Abfallende Leistung:
• Der kleine einstu ge Verdichter (C3) wird abgeschaltet, wenn
die drehzahlgeregelten Verdichter die Mindestdrehzahl (30 Hz)
erreicht haben.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (30 Hz) erreicht haben, wird der große einstu ge
Verdichter (C4) ab- und der kleine einstu ge Verdichter (C3)
zugeschaltet.
63,3 Hz
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
30 Hz
Mindestdrehzahl (30 Hz) erreicht haben, wird der kleine einstu ge
C2
Verdichter (C3) abgeschaltet.
C1
C2
• Wenn die beiden drehzahlgeregelten Verdichter wieder
C1 t
die Mindestdrehzahl (30 Hz) erreicht haben, wird der kleine
drehzahlgeregelte Verdichter (C1) abgeschaltet.
• Wenn der große drehzahlgeregelte Verdichter die Mindestdrehzahl
(30 Hz) erreicht hat, wird dieser ab- und der kleine drehzahlgeregelte
Verdichter (C1) zugeschaltet.
• Der kleine drehzahlgeregelte Verdichter (C1) wird abgeschaltet,
wenn die Bedingungen hierfür erfüllt sind.
• Beim Abschalten der einstu gen Verdichter wird die Drehzahl
der drehzahlgeregelten Verdichter (63,3 Hz) entsprechend
der abgeschalteten Leistung erhöht.
