Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

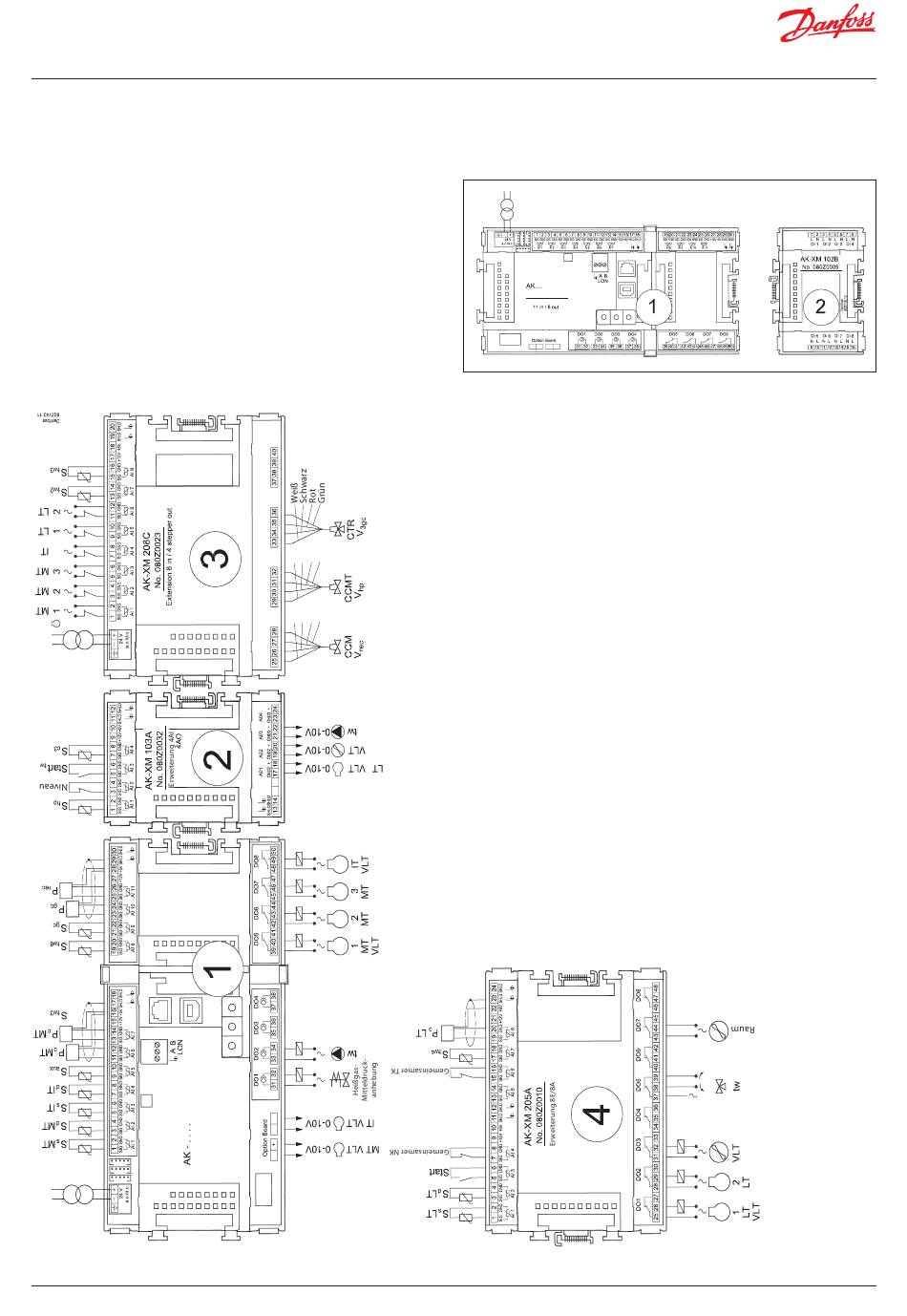

11. Anschlussdiagramm

Die Zeichnungen der einzelnen Module können bei Danfoss
angefordert werden.
Format = dwg und dxf.
Sie können dann selbst die Modulnummer in den Kreis eintragen
und die einzelnen Anschlüsse skizzieren.
Beispiel fortgesetzt:
© Danfoss | Climate Solutions | 2023.12
Die Versorgungsspannung des Druckmessumformers muss aus dem
Modul stammen, das das Drucksignal empfängt.
Die Abschirmung des Druckmessumformerkabels darf nur reglerseitig
verbunden werden.
Erweiterung 8 E
Netzspannung
BC245386497365de-001001 | 37
