Installieren

5.1.4 Erdung von Sinus- und dU/dt-Filtern

WARNUNG
Das Filter muss vor dem Einschalten der Stromversorgung
geerdet werden (hohe Ableitströme).
Gleichtaktstörungen werden dadurch gering gehalten, dass
sichergestellt wird, dass der Stromrücklaufpfad zum
Frequenzumrichter die kleinstmögliche Impedanz hat.
Wählen Sie die beste Erdungsmöglichkeit (z. B.
Schaltschrankmontageblech)
Verwenden Sie die (im Montagezubehör)
beigelegte Schutzleiterklemme, um die
bestmögliche Erdung sicherzustellen
Entfernen Sie vorhandenen Lack, um guten
elektrischen Kontakt sicherzustellen
Stellen Sie sicher, dass der elektrische Kontakt von
Filter und Frequenzumrichter großflächig ist
(hochfrequent wirksame Erdung)
Das Filter muss vor dem Einschalten der Stromver-
sorgung geerdet werden (hohe Ableitströme)

5.1.5 Abschirmung

Es wird empfohlen, abgeschirmte Kabel zu verwenden, um
die Abstrahlung von elektromagnetischen Störungen an die
Umgebung zu verringern und Funktionsstörungen in der
Anlage zu verhindern.
Kabel zwischen Frequenzumrichter-Ausgang (U, V,
W) und Filtereingang (U1, V1, W1) müssen
abgeschirmt oder verdrillt sein.
Vorzugsweise sind abgeschirmte Kabel zwischen
Filterausgang (U2, V2, W2) und Motor zu

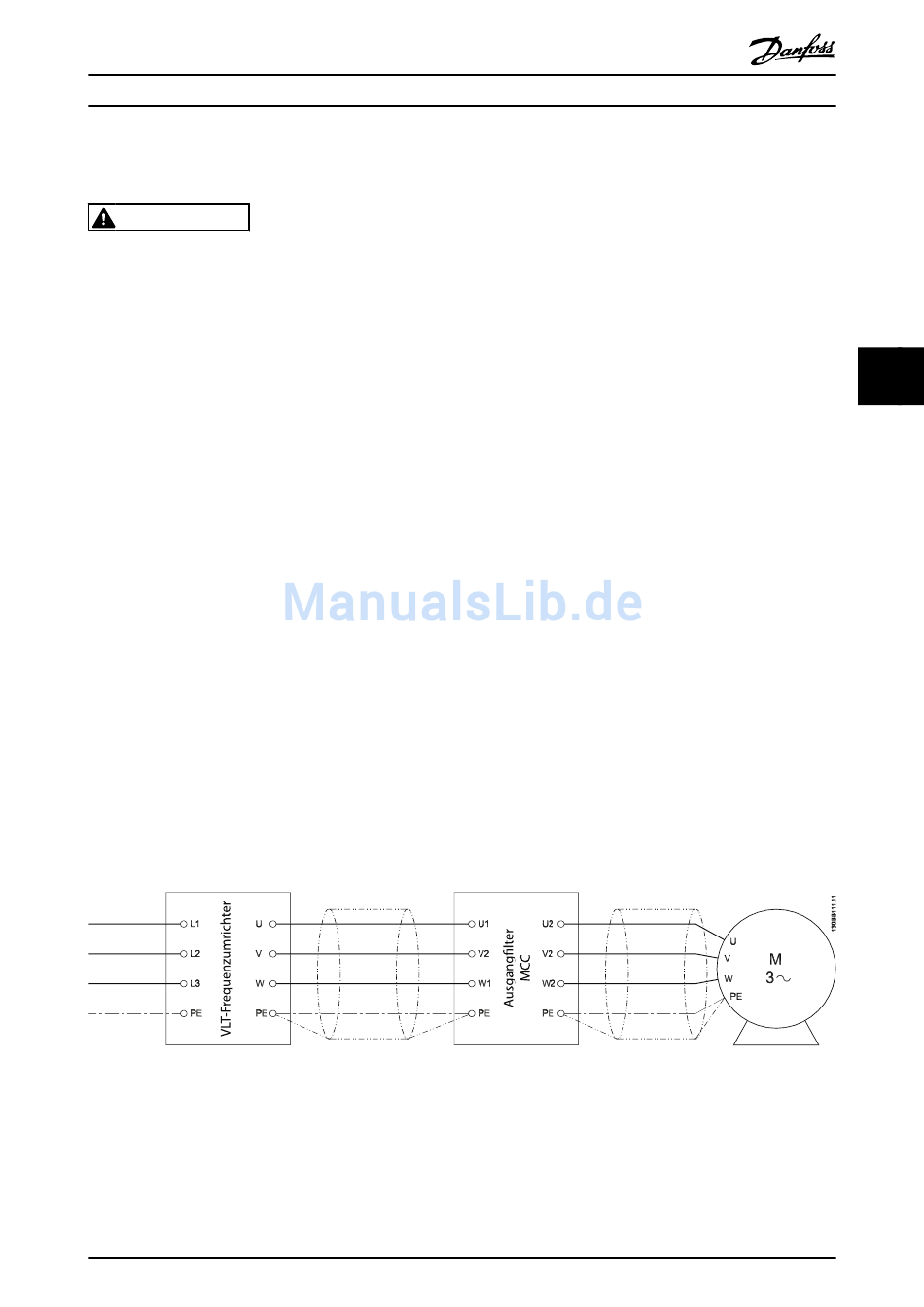

Abbildung 5.3 Schaltbild
Bei den Frequenzumrichtern der Baugröße F sind parallele Filter einzubauen, ein Filter pro Wechselrichtermodul.
Die Kabel oder Sammelschienen zwischen Wechselrichter und Filter müssen bei allen Modulen gleich lang sein.
Die Parallelschaltung ist nach dem dU/dt-Filter/Sinusfilter zu erstellen, entweder an den Filter- oder an den Motorklemmen.
Projektierungshandbuch für Ausgangsfilter
®
MG.90.N5.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
verwenden. Wenn nicht abgeschirmte Kabel
eingesetzt werden, ist sicherzustellen, dass die
Installation die Möglichkeit von Querkopplungen
mit anderen Kabeln, die empfindliche Signale
übertragen, minimiert. Dies lässt sich durch
Maßnahmen wie Kabeltrennung und Verlegung in
geerdeten Kabelkanälen erreichen.
Die Abschirmung muss großflächig an beiden
Enden an den Gehäusen (z. B. an den Gehäusen
von Filter und Motor) aufgelegt werden.
Bei Installation von IP00-Filtern in Gehäusen und
der Verwendung von abgeschirmten Kabeln muss
die Abschirmung des Motorkabels an der Kabelein-
führung angeschlossen werden.
Alle Schirmanschlüsse müssen kleinstmögliche
Impedanz aufweisen, d. h. massive, großflächige
Anschlüsse an beiden Enden des abgeschirmten
Kabels.
Maximale Kabellänge zwischen Frequenzumrichter
und Ausgangsfilter:
Unter 7,5 kW: 2 m
Zwischen 7,5-90 kW: 5-10 m
Über 90 kW: 10-15 m
HINWEIS
Das Kabel zwischen Frequenzumrichter und Filter muss so
kurz wie möglich gehalten werden
HINWEIS
Mehr als 10 Meter sind möglich, Danfoss rät jedoch von
diesen Installationen ab, da die Gefahr erhöhter elektromag-
netischer Störungen und von Spannungsspitzen an den
Filterklemmen besteht.
5
5
33
