Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

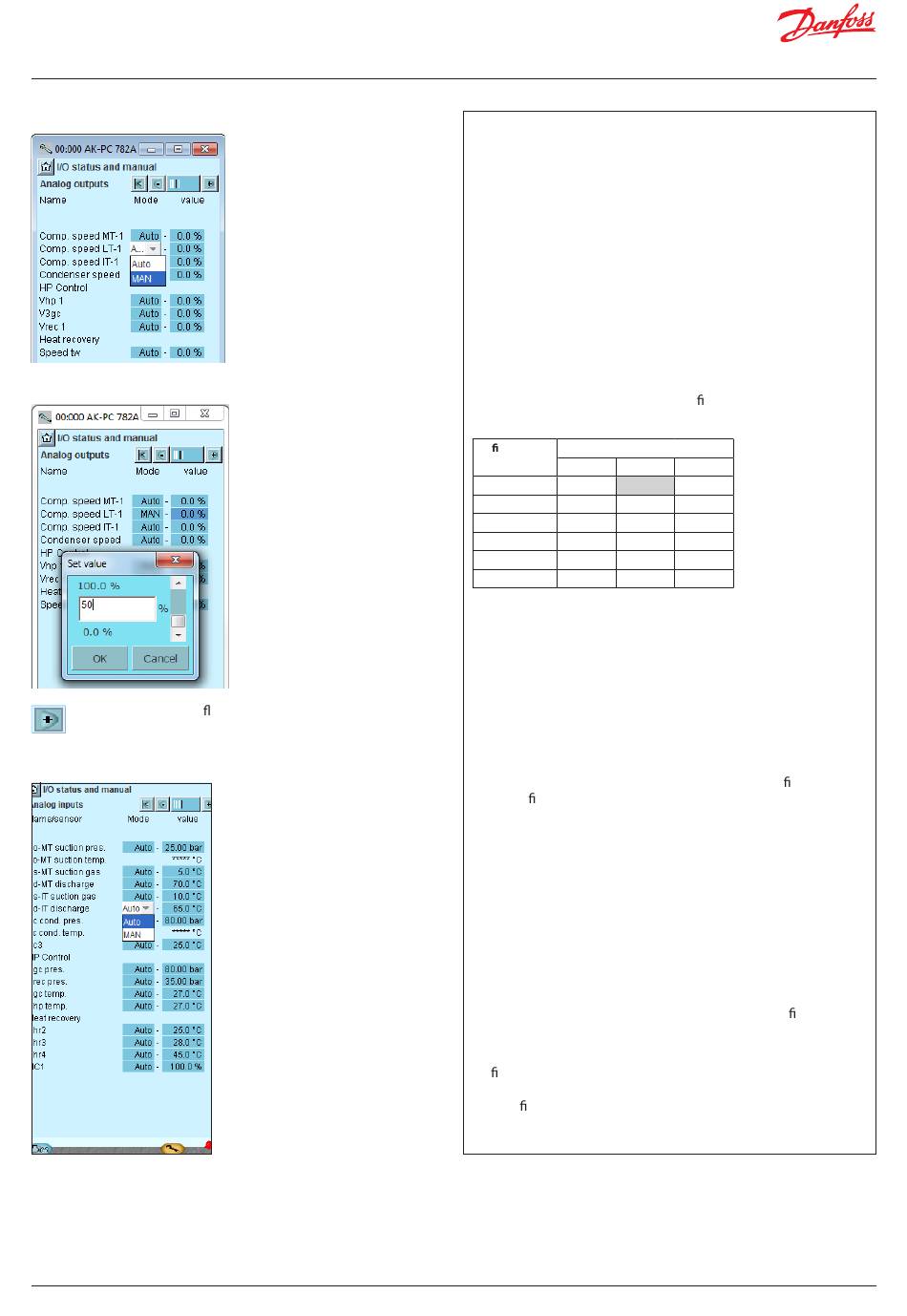

5. Analoge Ausgänge überprüfen
6. Steuerung des Ausgang wieder auf „Automatisch" einstellen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
7. Analoge Eingänge überprüfen
78 | BC245386497365de-001001
Die Steuerung des Ausgangs auf „Manuell" einstellen.
Klicken Sie auf das Feld Modus.
Wählen Sie die Option Hand aus.
Klicken Sie auf das Feld Wert.
Wählen Sie im Beispiel 50 % aus.
Wählen Sie OK aus.
Am Ausgang lässt sich daraufhin der erwartete Wert messen:
Im aktuellen Beispiel sind das 5 V.
Zusammenhang zwischen einem de nierten Ausgangssignal
und einem manuell eingestellten Wert (Beispiele).
De nition Einstellung
0 % 50 %
0–10 V
0 V 5 V
1–10 V 1 V 5,5 V
0–5 V
0 V 2,5 V
2–5 V 2 V 3,5 V
10–0 V
10 V 5 V
5–0 V 5 V 2,5 V
Prüfen, ob alle Fühler sinnvolle Werte anzeigen.
Im vorliegenden Fall sind keine Werte vorhanden.
Folgendes kann hierfür Auslöser sein:
• Der Fühler ist nicht angeschlossen.
• Der Fühler ist kurzgeschlossen.
• Punkt- oder Modulnummer sind nicht richtig kon guriert.
• Die Kon guration wurde nicht blockiert.
AUTO: Der analoge Eingangswert wird vom Regler verwendet.
MAN: Für den Analogeingang wird ein benutzerde nierter
Wert erzwungen.
Hinweis: Wenn sich der Analogeingang im MAN-Modus
be ndet, erscheint der Alarm „Handbetätigung E/A"
in der Alarmliste.
Es emp ehlt sich, den MAN-Modus nur während
überwachter Inbetriebnahmephasen zu verwenden.
© Danfoss | Climate Solutions | 2023.12
100 %
10 V
10 V
5 V
5 V
0 V
0 V
