Benutzerhandbuch | Verbundregler, Typ AK-PC 782A
üfterdrehzahl erhöhen und Vhp und Ejektor verringern
L
(optional)
Diese Gaskühler-Maßnahmen hängen von der Benutzereinstellung
„Vhp schließ bei max Prec" ab und davon, ob Ejektoren montiert
sind.

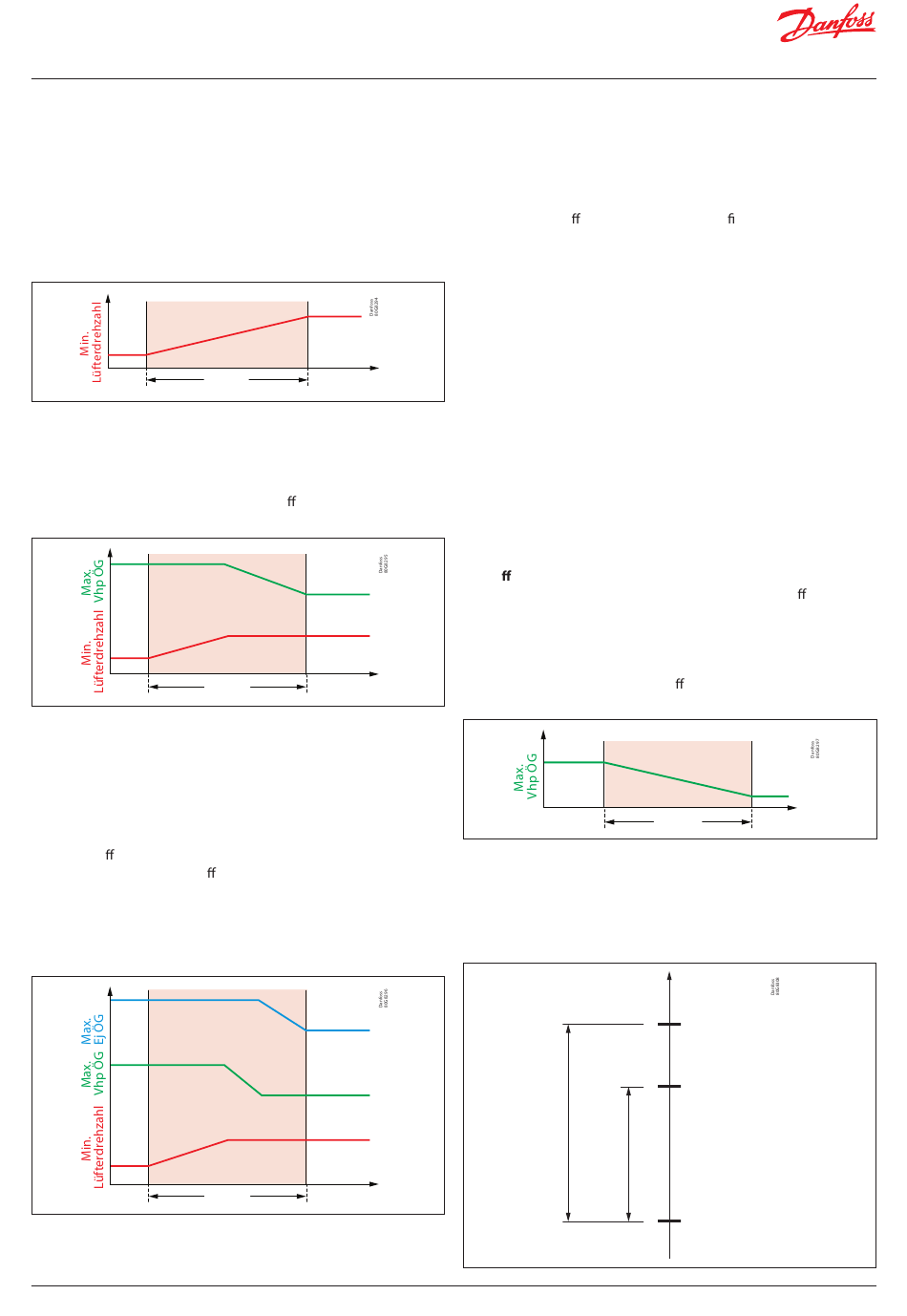

Fall 1: Die Option „Vhp schließ bei max Prec" ist deaktiviert:
Die minimale Lüfterdrehzahl wird schrittweise von 0 bis 100 %
über das gesamte P-Band erhöht.
0%
Fall 2: Die Option „Vhp schließ bei max Prec" ist aktiviert und es sind
keine Ejektoren eingebaut:
In der unteren Hälfte des P-Bandes wird die minimale
Lüfterdrehzahl von 0 auf 100 % angehoben.
In der oberen Hälfte wird der maximale Ö nungsgrad des
Hochdruckventils von 100 % auf Min ÖG gesenkt.
100%
0%
Fall 3: Die Option „Vhp schließ bei max Prec" ist aktiviert und es sind
Ejektoren montiert:
In der unteren Hälfte des maximalen P-Bands wird die minimale
Lüfterdrehzahl von 0 auf 100 % erhöht.
Im Bereich von 50–75 % des maximalen P-Bands wird der
maximale Ö nungsgrad des Hochdruckventils von 100 % auf Min
ÖG gesenkt. Der minimale Ö nungsgrad des Hochdruckventils
gilt weiterhin, um einen zuverlässigen Sgc-Fühlermesswert zu
erreichen.
In dem Bereich von 75–100 % des maximalen P-Bands werden
die Ejektoren schrittweise geschlossen.
100%
100%
0%
122 | BC245386497365de-001001
100%
P-Band Prec
Min. ÖG
100%
Prec
P-Band
0%
Min. ÖG
100%
P-Band
Prec
5.7.8 Maßnahmen bei niedrigem Sammlerdruck
Die Vermeidung eines niedrigen Sammlerdrucks ist wichtig,
um die Kühlung aufrechtzuerhalten. Neben der Verwendung
der Sammlerstellantriebe zur Erhöhung des Sammlerdrucks ist
die Wärmerückgewinnung deaktiviert und der Benutzer kann
die Option „Vhp o en bei min Prec" im Kon gurationsmenü
der Sammlerregelung aktivieren.
Wärmerückgewinnung deaktivieren
Die Wärmerückgewinnung hat geringere Priorität als die
Aufrechterhaltung eines ausreichend hohen Sammlerdrucks.
Daher deaktiviert der Regler die Wärmerückgewinnung,
wenn Prec niedriger als „WRG Sperre" ist.
Nach einer Deaktivierung bleibt die Wärmerückgewinnung
mindestens 10 Minuten lang abgeschaltet.
Aufhebung des Klimabetriebs für Frostschutz
Wenn das Temperaturniveau im Behälter zu niedrig ist, besteht die
Gefahr von Frostschäden an den Leitungen für den Klimabetrieb.
Um dies zu verhindern, wird der Klimabetrieb deaktiviert,
wenn der Sammlerdruck unter „AC Frostschutz" liegt. Nach der
Deaktivierung bleibt er für eine voreingestellte Zeit ausgeschaltet.
„AC Frostschutz" ist der Druck, der einer gesättigten Temperatur
von 2 °C entspricht.
Vhp o en bei min Prec:
Wenn diese Funktion aktiviert ist, wird der minimale Ö nungsgrad
für Vhp schrittweise von „Vhp min ÖG" zu „Vhp Max ÖG min Prec"
als P-Bandregelung erhöht, wenn der Sammlerdurck von „Prec
min PbandMax" auf „Prec min PbandMin" absinkt. Nach 5 Minuten
schaltet der letzte Verdichter aus und das Vhp kann vollständig
schließen, ohne dass ein Mindestö nungsgrad berücksichtigt
wird.
Min Prec
ÖG max
Bei Betrieb unter kalten Bedingungen:
Ist Shp kälter als die gesättigte Temperatur von „Prec min
PbandMax", wird die Funktion deaktiviert. Es wird davon
ausgegangen, dass nicht ein niedriger Ladezustand,
sondern ein niedriger Sgc-Wert das Problem ist.
Min.
3 bar
Min.
3 bar
Min. ÖG
Prec
P-Band
Prec-Sollwert
Prec
(gemessen)
PsNK-Sollwert
