Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

3. Mounting and wiring

In diesem Abschnitt wird erläutert, wie der Regler...
• eingebaut wird
• angeschlossen wird
Dazu wird erneut das oben erläuterte Beispiel verwendet,
das folgende Module umfasst:
• AK-PC 782A Reglermodul
• AK-XM 205A Eingangs- und Ausgangsmodul
• AK-XM 208C analoges Eingangsmodul + Schrittmotor-Ausgangsmodul
• AK-XM 103B analoges Eingangs- und Ausgangsmodul
• AK-OB 110 analoges Ausgangsmodul

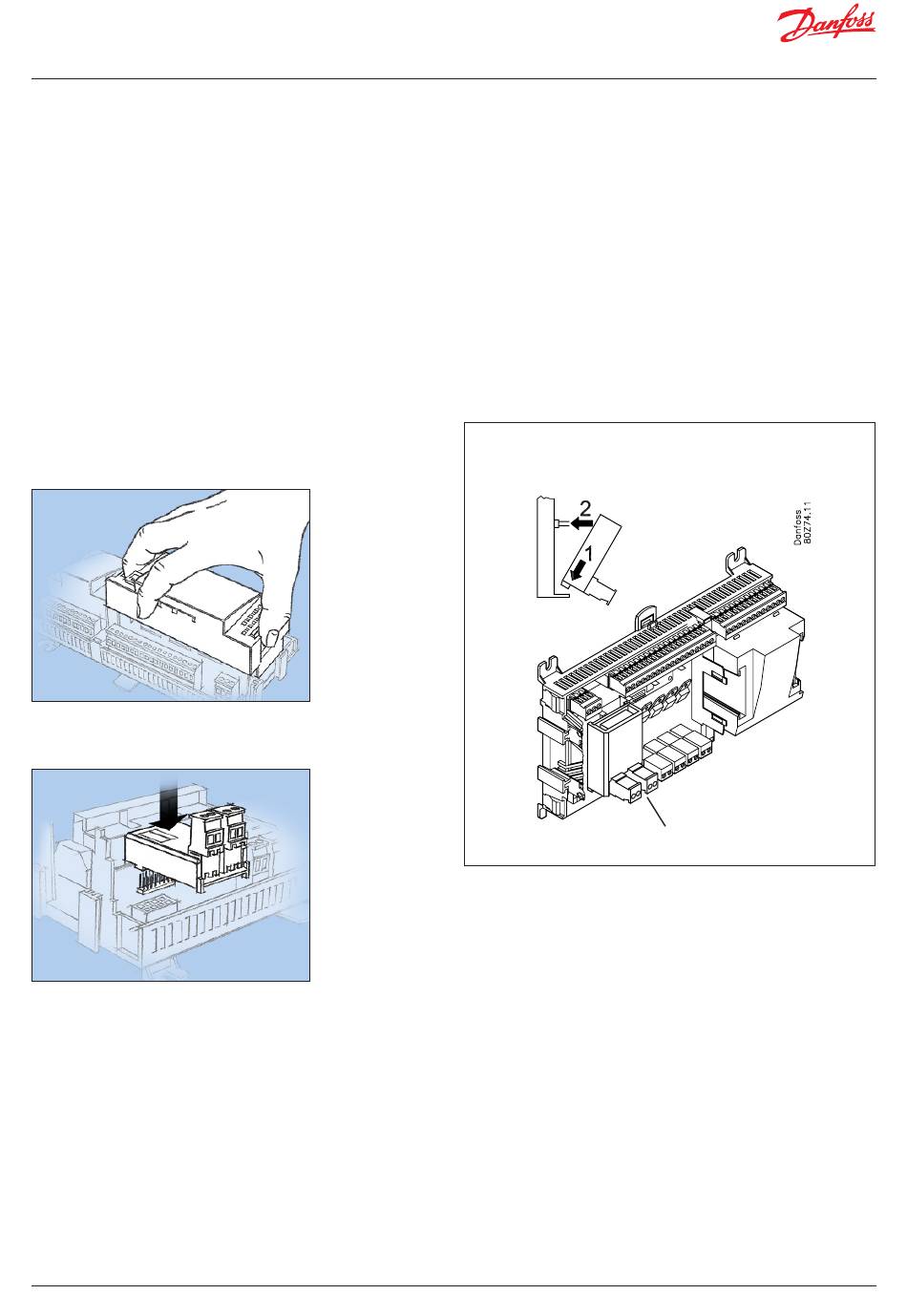

3.1 Montage

Montage des analogen Ausgangsmoduls
Das Basismodul darf nicht unter Spannung stehen.
1. Oberteil vom Basismodul abheben
Die Platte seitlich links von den Leuchtdioden und die Platte seitlich
rechts von den roten Adressenumschaltern nach innen drücken.
Das Oberteil vom Basismodul abheben.
2. Erweiterungsmodul im Basismodul montieren
3. Oberteil wieder auf Basismodul aufsetzen
40 | BC245386497365de-001001
Aufgabe des Erweiterungsmoduls ist es, Signale an
den Frequenzumrichter auf MT und IT zu übermitteln.
Es gibt zwei Ausgänge.
