Benutzerhandbuch | Verbundregler, Typ AK-PC 782A
Um die Funktion zu aktivieren, wählt der Benutzer bei PV Smart start
Freigabe „Ja". (Wenn dieser Parameter auf „Nein" eingestellt ist, erfolgt
der Wechsel von Vrec zu PV beim festen Wert von PV Start Vrec ÖG.)
Das Modell basiert auf den Informationen zu Vrec-Ventiltyp
in der E/A-Kon guration.
Bei der Verwendung von entsprechend freigegebenen Danfoss-Ventilen
sind keine weiteren Informationen erforderlich: der Regler verwendet die
interne Modellkorrelation.
Für Andere Ventiltypen kann „Benutzerde niert" ausgewählt werden.
Der Benutzer gibt an:
• Motorart (nur für Schrittmotorventile)
• Kv-Ventil [m 3 /h]: Kv-Parameter des Ventils
• Durch uss bei 50 % [%]: Volumenstrom % bei ÖG=50 %, je nach
Ventilkennlinie. Damit wird die Form der Ventilkurve de niert.
100
90
80
70
60
50
40
Durch uss bei 50 %
Flow at 50%
30
20
10
0 10 20 30
Ö nungsgrad [%]

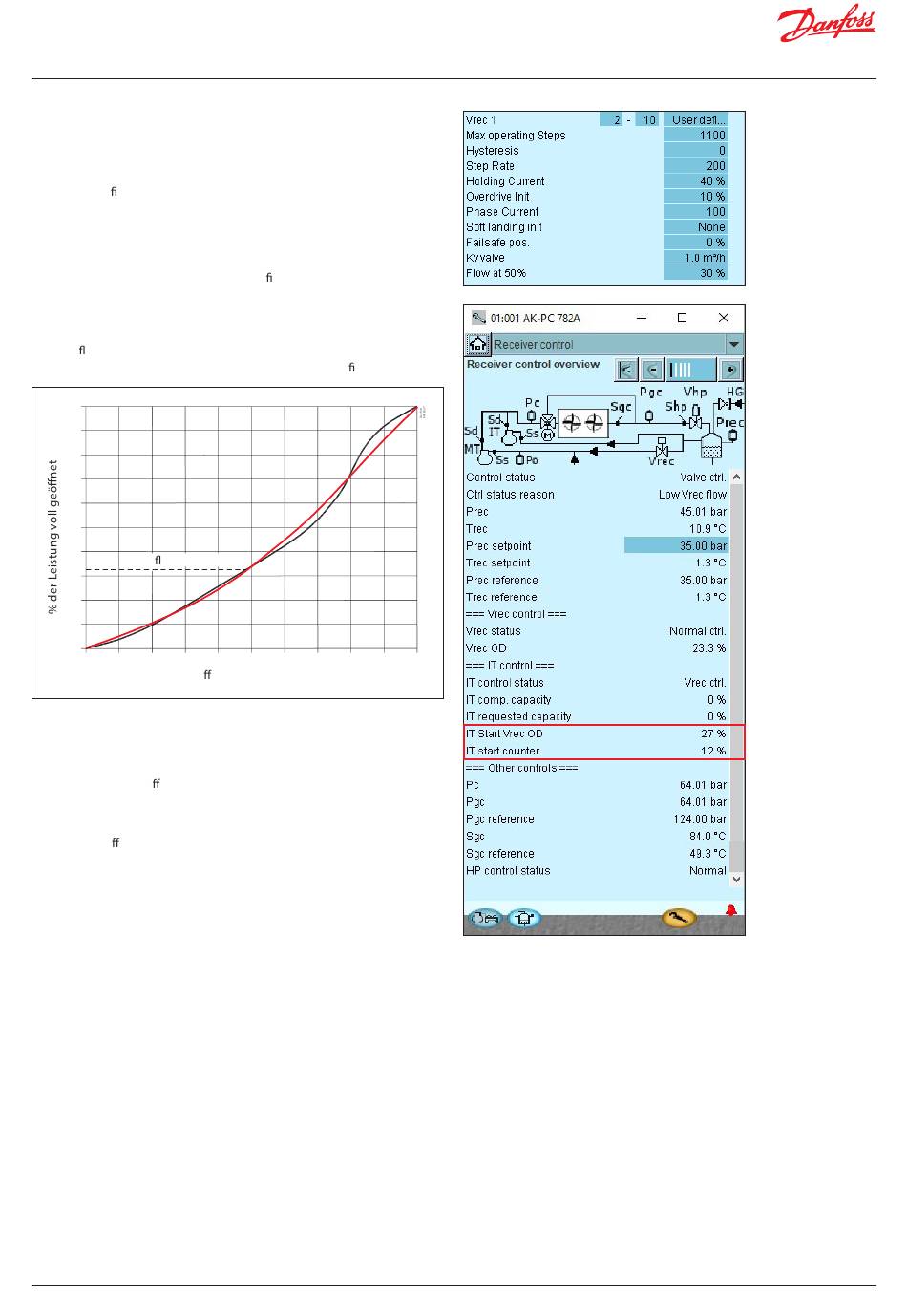

Auf der Statusseite zeigen die folgenden Anzeigen das Verhalten der
Regelung.
PV Start Vrec ÖG:
Aktuell berechneter Ö nungsgrad des Bypassventils, der bestimmt,
wann vom Bypassventil zu den PV-Verdichtern gewechselt wird.
PV Start Zähler:
Anzeige der Di erenz zum Schaltpunkt. Die Umschaltung von Vrec auf PV
erfolgt, wenn dieser Wert 100 % erreicht.
Liste der freigegebenen Ventile:
• CCM 10-20-30-40 (nur Schrittmotor)
• CCMT 3L-5L-8L-10L (nur Schrittmotor)
• CCMT 2-4-8-16-24-30-42 (nur Schrittmotor)
• ICM 20A, 25A, 32A, 40A, 50A, 65A (nur Spannung AO)
• ICM 20A-33, 25A-33 (nur Spannung AO)
