Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

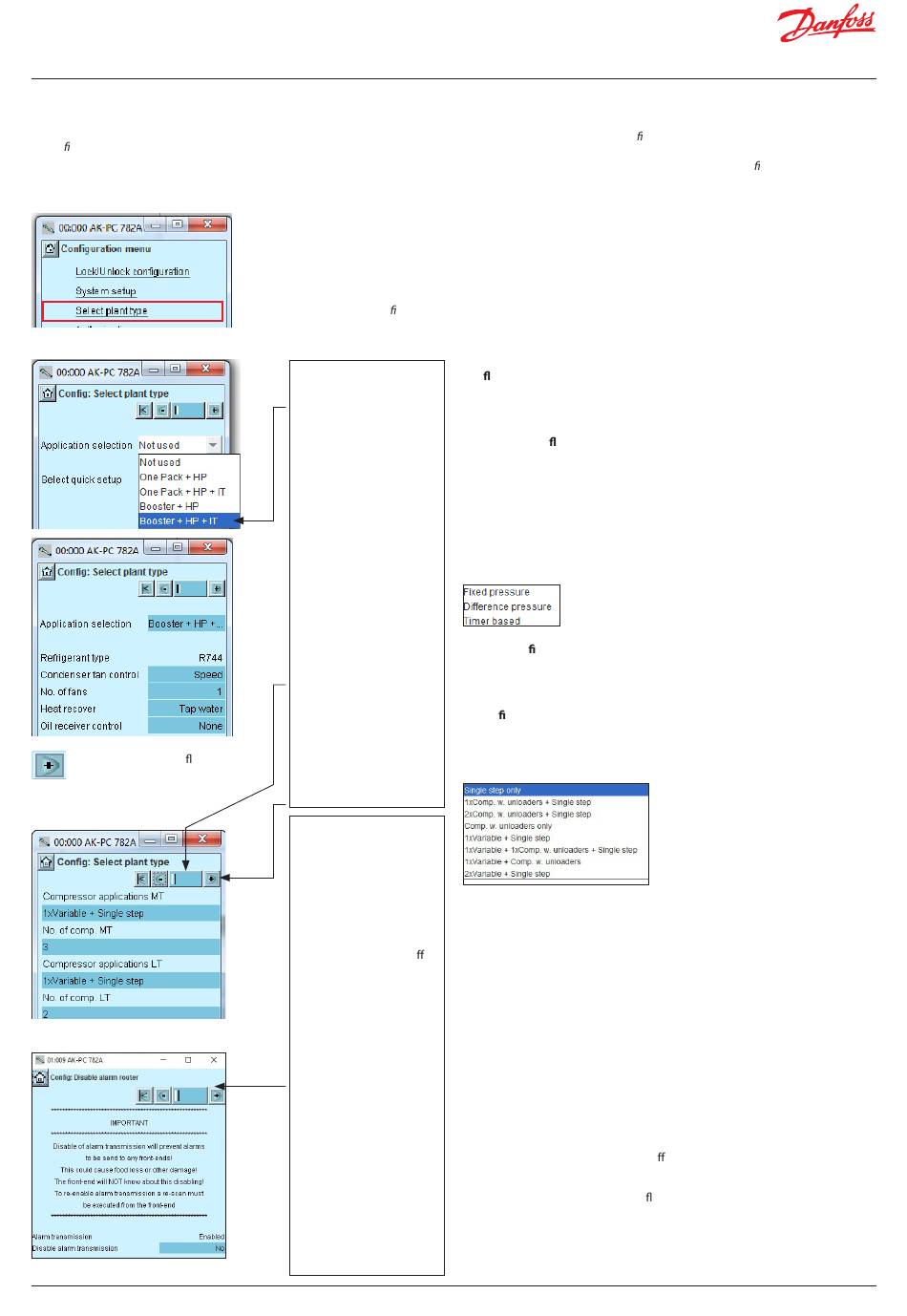

4.1.5 Einstellung der Anlagenart

1. Kon gurationsmenü aufrufen
2. Anlagenart auswählen
Auf die Zeile Anlagenart auswählen klicken.
3. Anlagenart einstellen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
4. Zusätzliche Anlageneinstellungen
5. Alarmrouter deaktivieren
50 | BC245386497365de-001001
Allgemein:
Weitere Einzelheiten über verschiedene Einstellungsmöglichkeiten nden Sie in der rechten Spalte.
Die Zahl bezieht sich auf die Zahl und Abbildung in der linken Spalte.
Da im Bild nur die Einstellungen und Anzeigen gezeigt werden, die für eine gegebene Kon guration
notwendig sind, werden hier in der rechten Spalte alle möglichen Einstellungen aufgeführt.
Das verwendete Beispiel:
Die Kommentare zum
Beispiel sind auf den
folgenden Seiten in der
mittleren Spalte zu nden.
In unserem Beispiel soll der
Regler eine Boosteranlage,
die Hochdruckregelung
und die IT-Verdichter
steuern.
Hier sind
aufeinanderfolgende
Optionen verfügbar,
wobei sich die jeweils
verfügbaren Optionen nur
auf die aktuelle Auswahl
beziehen.
Die Einstellungen für unser
Beispiel werden
im Display angezeigt.
Es gibt verschiedene
untergeordnete
Anzeigeseiten.
Mit dem schwarzen
Balken in diesem Feld
wird angegeben, welche
der Unterseiten derzeit
angezeigt wird.
Mit den Tasten + und –
können Sie zwischen den
Unterseiten wechseln.
Die Alarmübertragung zur
Überwachungseinheit kann
deaktiviert werden. Dies
kann verwendet werden,
um die Meldung „Alarm
Router full" zu vermeiden,
wenn der Regler von der
Überwachungseinheit
getrennt wird. Auf das
Menü kann nur zugegri en
werden, wenn „Weitere
Einstellungen" aktiviert
ist (unter „Anlagenart
auswählen" vorhanden).
Um die Alarmübertragung
wieder zu aktivieren,
muss von der
Überwachungseinheit
aus ein erneuter Scan
durchgeführt werden.
Hinweis: Die
Alarmübertragung sollte
nur mit großer Sorgfalt
deaktiviert werden, da
kritische Alarme nicht an
die Überwachungseinheit
übertragen werden.
Dies kann zu
Lebensmittelverderb oder
anderen Schäden führen.
3 – Anlagentyp
Anwendungsauswahl
Sie können unter vier Anwendungen auswählen, wobei gilt:
HP = Hochdruckregelung. MT = mittlere Temperatur.
LT = niedrige Temperatur. IT = Parallelverdichtung
3 – Nach Anwendungsauswahl
Kältemittel
Nur bei CO -Systemen. Das Kältemittel kann nicht gewechselt werden.
2
Ver üssigerlüfterregelung
Hier wird die Lüfterregelung festgelegt:
Stufe, Stufe + Drehzahl, nur Drehzahl oder Drehzahl für ersten
Lüfter + Stufe für den Rest
Anzahl der Ver üssigerlüfter
Legen Sie hier die Anzahl der verwendeten Relaisausgänge fest.
Wärmerückgewinnung
Wärmerückgewinnung aktiviert.
Trinkwasser, Raumbeheizung oder beides.
Wird später eingestellt.
Ölmanagement
Ölstandkontrolle aktiviert.
Zur Auswahl stehen die folgenden Optionen:
Schnellkon guration auswählen
Hier können Sie alle Reglereinstellungen auf die Werkseinstellungen
zurücksetzen.
4 – De nitionen zusätzlicher Systeme
Verdichter-Kombinationen
Zur Auswahl stehen die folgenden Optionen:
Anzahl Verdichter
Stellen Sie die Anzahl der Verdichtereinheiten ein, die verwendet
werden sollen.
Externer Hauptschalter
Zum Starten und Stoppen der Regelung kann ein Schalter angeschlossen
werden. (Ermöglicht auch die USV-Auswahl.)
Überwa. Ext. Spannungsverlust (Signal von USV)
Überwachung der externen Spannung. Bei Auswahl von „Ja" wird
ein Digitaleingang zugeordnet.

Alarmausgang

Hier kann eingestellt werden, ob es sich um ein Alarmrelais handeln
soll oder nicht und durch welche Prioritäten es aktiviert wird.
In-Betrieb-Relais
Ein Relais, das „freigibt", wenn die Regelung gestoppt wird.
Nachtbetrieb via DI
Die Umschaltung auf den Nachtbetrieb erfolgt, sobald das Signal
empfangen wird.
Weitere Einstellungen
Über diese Funktion kann der Zugri auf weitere Einstellungen
in den verschiedenen Menüs ermöglicht werden.
Comp. cap. out to AO
Bei Auswahl von „Ja" wird die Lau eistung eines analogen
Ausgangs angegeben.
© Danfoss | Climate Solutions | 2023.12
