Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

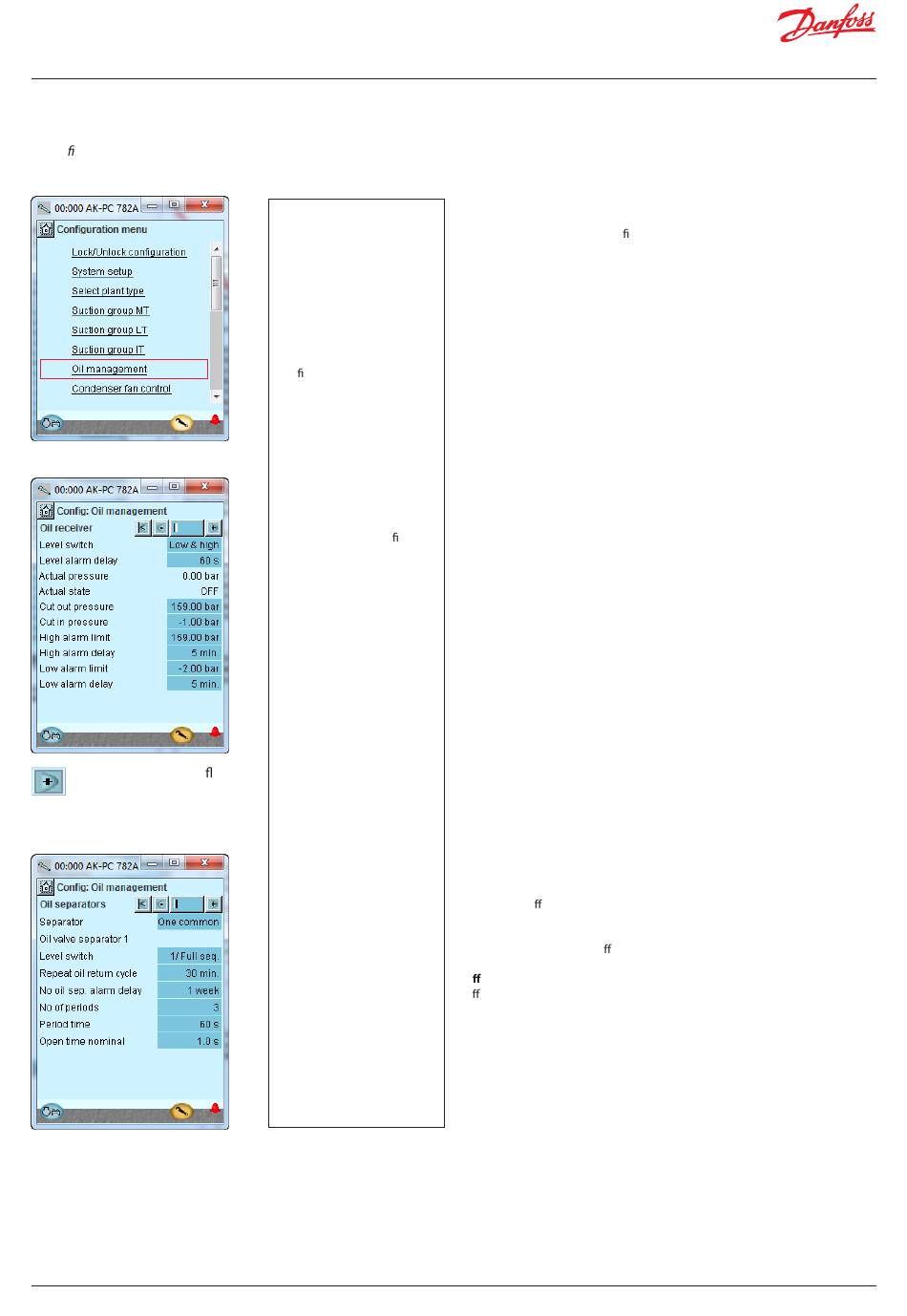

4.1.7 Ölmanagement
1. Kon gurationsmenü aufrufen
2. Ölmanagement einzustellen
3. Ölsammlerwerte einzustellen
Wählen Sie die Schalt äche
+ aus, um die nächste Seite
aufzurufen
4. Ölabscheiderwerte einzustellen
© Danfoss | Climate Solutions | 2023.12
Im aktuellen Beispiel
wird kein Ölmanagement
verwendet.
Die Einstellungen werden
nur zu Informationszwecken
angezeigt und beziehen
sich auf die Regelungsart
„Fester Druck", die über
die Anlagenartanzeige
kon guriert wird.
In diesem Beispiel be nden
sich zwei Niveauschalter
im Sammler,. einer für
hohen und einer für
niedrigen Füllstand.
Das Verfahren sieht wie folgt
aus: Auf ein entsprechendes
Signal vom Füllstandschalter
hin beginnt die Entleerung
des Sammlers. Hierbei
werden im Abstand von
jeweils einer Minute
drei Impulse gegeben.
Jeder Impuls dauert eine
Sekunde lang. Erkennt der
Füllstandschalter danach
keine Verringerung des
Ölstands, wird nach Ablauf
der Verzögerung ein Alarm
ausgegeben.
3
Niveauschalter
Gewünschte Niveaufühler de nieren:
Max
Min und Max.
Niveaualarmverzög.
Verzögerungszeit für Niveaualarm
Aktueller Druck
Messwert
Aktueller Status
Status des Ölabscheiders
Ausschaltdruck
Sammlerdruck für die Ölabschaltung
Einschaltdruck
Sammlerdruck für die Öleinschaltung
Max. Alarmgrenze
Wenn ein höherer Druck registriert wird, wird ein Alarm ausgegeben
Max. Alarmverzögerung
Zeitverzögerung für den Alarm
Min. Alarmgrenze
Wenn ein niedrigerer Druck registriert wird, wird ein Alarm ausgegeben
Min. Alarmverzögerung
Zeitverzögerung für den Alarm
4
Abscheider
Festlegen, ob ein gemeinsamer Abscheider für alle Verdichter
oder zwei separate Abscheider (MT und IT) vorliegen.
Niveauerkennung
Die gewünschte Option für die Abscheiderregelung festlegen:
„Full Sequence", „To Level" oder „Hoch/Niedrig"-Füllstandschalter
Niveaualarmverzög.
Ein Alarm wird ausgegeben, wenn ein Füllstandschalter für niedrigen
Füllstand verwendet wird.
Repeat Ölrücklaufkreis
Zeit bis zur Wiederholung eines Entleerungsvorgangs aus dem Abscheider,
wenn der Füllstandschalter weiterhin einen hohen Füllstand angibt.
Kein Ölabscheider – Alarmverzögerung
Alarmverzögerung, wenn ein Signal für fehlende Ölabscheidung
ausgegeben wird (Kontakt für hohen Füllstand ist nicht aktiviert)
Periodenzahl
Anzahl der Ö nungsvorgänge eines Ventils in einer Entleerungssequenz
Periodendauer
Zeit zwischen den Ventilö nungen
Ö nungszeit
Ö nungszeit des Ventils.
