Benutzerhandbuch | Verbundregler, Typ AK-PC 782A
Voraussetzungen für die Nutzung dieser Verdichteranwendung:
• Zwei drehzahlgeregelte Verdichter, die eine andere Größe als
die nachfolgenden einstu gen Verdichter aufweisen können.
• Die drehzahlgeregelten Verdichter können dieselbe Größe oder
unterschiedliche Größen haben (je nach Wahl des Schaltprinzips).
• Dasselbe Frequenzband für beide drehzahlgeregelten Verdichter.
• Einstu ge Verdichter derselben oder unterschiedlicher Größe
(je nach Schaltprinzip).
Diese Verdichterkombination arbeitet nach folgendem Schaltprinzip:
• Zyklisch
• Best-Fit
Umgang mit drehzahlgeregelten Verdichtern:
Weitere Informationen zur allgemeinen Handhabung drehzahlgeregelter
Verdichter siehe Abschnitt „Verbundtypen".
Zyklusbetrieb – Beispiel
In diesem Fall haben die drehzahlgeregelten Verdichter dieselbe Größe.
Die Einstufen-Verdichter sollten ebenfalls dieselbe Größe haben.
Der drehzahlgeregelte Verdichter wird stets als erster gestartet
und als letzter gestoppt.
Die übrigen Verdichter werden gemäß Betriebszeit („First In First Out"-
Prinzip) zu- und abgeschaltet.
Der drehzahlgeregelte Verdichter wird dazu verwendet, Leistungsabfälle
zwischen den nachfolgenden Einstufen-Verdichtern auszugleichen.

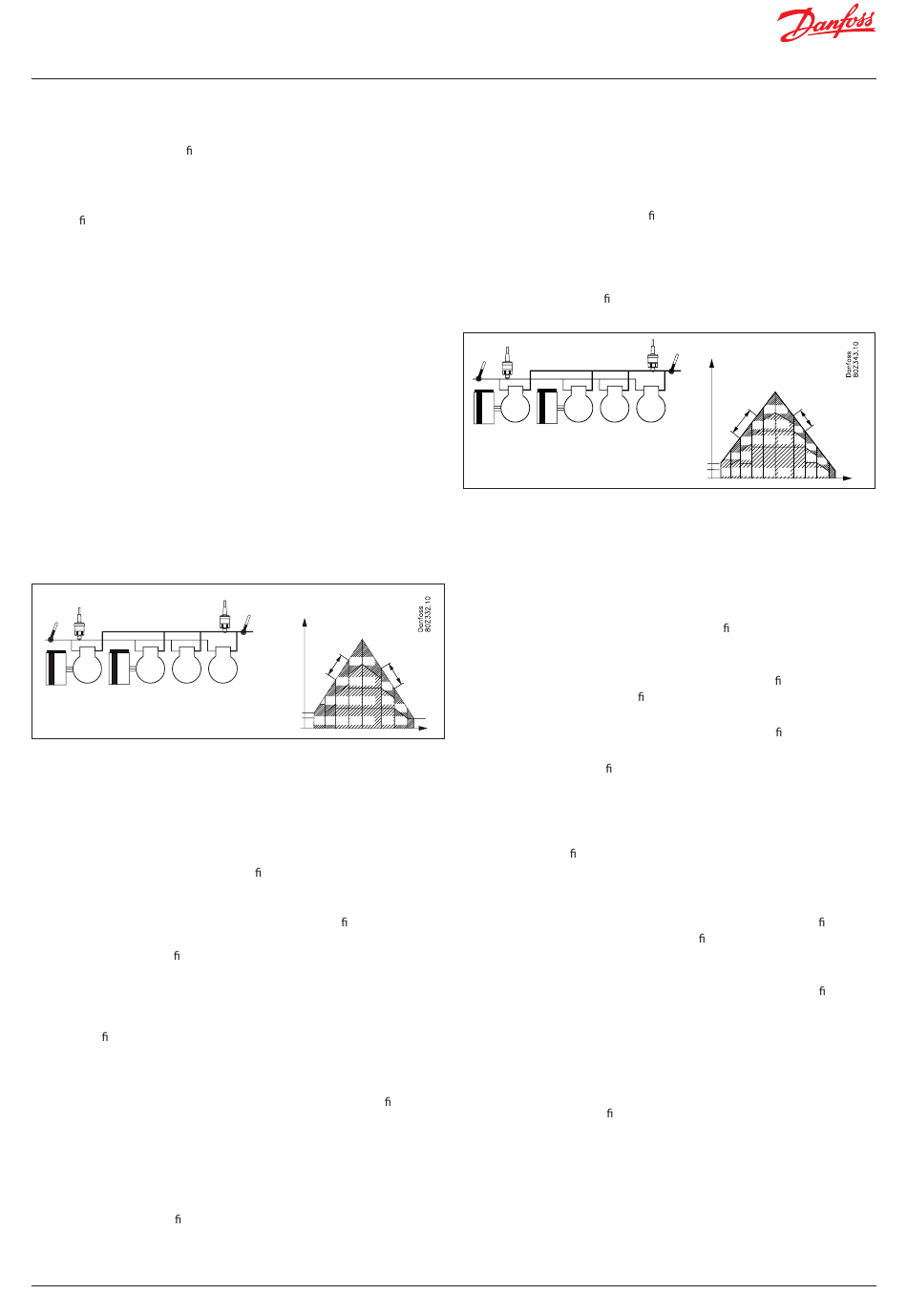

Beispiel:
Po
Ss
20 kW 20 kW 20 kW 20 kW
25 – 60 Hz
Steigende Leistung:
• Der drehzahlgeregelte Verdichter mit den wenigsten Betriebsstunden
(C1) startet, wenn die gewünschte Leistung der Startdrehzahl entspricht.
• Der nachfolgende drehzahlgeregelte Verdichter C2 wird zugeschaltet,
wenn der erste drehzahlgeregelte Verdichter (C1) die höchsten Drehzahl
(60 Hz) erreicht hat, sodass beide Verdichter parallel laufen.
• Wenn die beiden drehzahlgeregelten Verdichter die volle Drehzahl
(60 Hz) erreicht haben, wird der einstu ge Verdichter mit den wenigsten
Betriebsstunden (C3) zugeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die volle
Drehzahl (60 Hz) erreicht haben, wird der letzte einstu ge Verdichter
(C4) zugeschaltet.
• Beim Zuschalten einstu ger Verdichter wird die Drehzahl der
drehzahlgeregelten Verdichter entsprechend der zugeschalteten
Leistung vermindert (35 Hz).
Abfallende Leistung:
• Der einstu ge Verdichter mit den meisten Betriebsstunden (C3)
wird abgeschaltet, wenn die drehzahlgeregelten Verdichter
die Mindestdrehzahl (25 Hz) erreicht haben.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der letzte einstu ge
Verdichter (C4) abgeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der drehzahlgeregelte
Verdichter mit den meisten Betriebsstunden (C1) abgeschaltet.
• Der letzte drehzahlgeregelte Verdichter (C2) wird abgeschaltet,
wenn die Bedingungen hierfür erfüllt sind.
• Beim Abschalten einstu ger Verdichter wird die Drehzahl der
drehzahlgeregelten Verdichter entsprechend der abgeschalteten
Leistung erhöht (50 Hz).
144 | BC245386497365de-001001
Pc
Kap. %
Sd
60 Hz
C2 C2
35 Hz
C2 C1 C1
C2 C1 C4 C4
Startdrehzahl
Min. Drehzahl
C1 C1 C3 C3 C3
Best-Fit – Beispiele
In diesem Fall haben entweder die beiden drehzahlgeregelten Verdichter
oder die nachfolgenden Einstufen-Verdichter unterschiedliche Größen.
Die drehzahlgeregelten Verdichter werden stets als erste gestartet und
als letzte gestoppt.
Zur optimalen Leistungsanpassung schaltet der Leistungsverteiler sowohl
drehzahlgeregelte als auch einstu ge Verdichter zu und ab, um die
bestmögliche Leistungsanpassung (möglichst wenig Leistungssprünge)
zu gewährleisten.
Beispiel 1
In diesem Beispiel weisen die drehzahlgeregelten Verdichter dieselbe,
die nachfolgenden einstu gen Verdichter dagegen unterschiedliche
Größen auf.
Po
Ss
20 kW
25 – 60 Hz
Steigende Leistung:
• Der drehzahlgeregelte Verdichter mit den wenigsten Betriebsstunden
(C1) startet, wenn die gewünschte Leistung der Startdrehzahl entspricht.
• Wenn der erste drehzahlgeregelte Verdichter (C1) die höchste Drehzahl
(60 Hz) erreicht hat, wird der zweite drehzahlgeregelte Verdichter (C2)
zugeschaltet, sodass beide parallel laufen.
• Wenn die beiden drehzahlgeregelten Verdichter die volle Drehzahl
(60 Hz) erreicht haben, wird der kleine einstu ge Verdichter (C3)
zugeschaltet.
50 Hz
• Wenn die beiden drehzahlgeregelten Verdichter wieder die volle
Drehzahl (60 Hz) erreicht haben, wird der große einstu ge Verdichter
C2
25 Hz
(C4) zu- und der kleine einstu ge Verdichter (C3) abgeschaltet.
C1
C2
• Wenn die beiden drehzahlgeregelten Verdichter wieder die volle
C4 C1
t
Drehzahl (60 Hz) erreicht haben, wird der kleine einstu ge Verdichter
(C4) wieder zugeschaltet.
• Beim Zuschalten einstu ger Verdichter wird die Drehzahl des
drehzahlgeregelten Verdichters entsprechend der zugeschalteten
Leistung vermindert (35 Hz).
Abfallende Leistung:
• Der kleine einstu ge Verdichter (C3) wird abgeschaltet, wenn
die drehzahlgeregelten Verdichter die Mindestdrehzahl (25 Hz)
erreicht haben.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der große einstu ge
Verdichter (C4) ab- und der kleine einstu ge Verdichter (C3)
zugeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der kleine einstu ge
Verdichter (C3) abgeschaltet.
• Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindestdrehzahl (25 Hz) erreicht haben, wird der drehzahlgeregelte
Verdichter mit den meisten Betriebsstunden (C1) abgeschaltet.
• Der letzte drehzahlgeregelte Verdichter (C2) wird abgeschaltet,
wenn die Bedingungen hierfür erfüllt sind.
• Beim Abschalten einstu ger Verdichter wird die Drehzahl der
drehzahlgeregelten Verdichter entsprechend der abgeschalteten
Leistung erhöht (50 Hz).
Pc Sd
Kap. %
20 kW 20 kW 40 kW
35 Hz
C2
Startdrehzahl
Min. Drehzahl
C1 C1C3 C4 C4 C4 C4 C3 C1
© Danfoss | Climate Solutions | 2023.12
90 Hz 50 Hz
C2 C2
C1 C1
C2
C2
25 Hz
C1 C3 C3
C2 C1
C2
C1
C1
C2
t
