Verwandte Anleitungen für Danfoss AK-PC 783A
Inhaltszusammenfassung für Danfoss AK-PC 783A

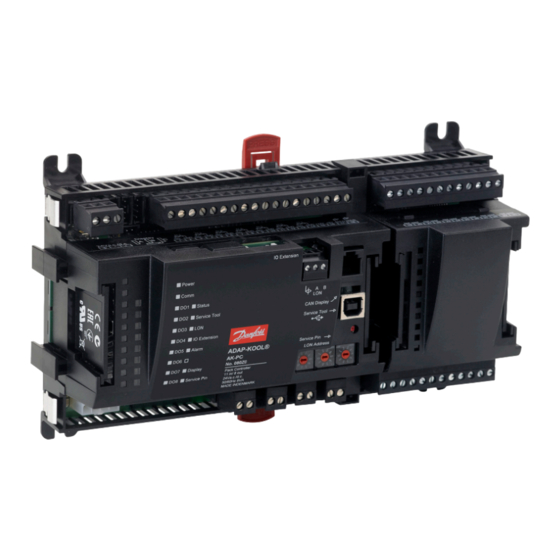

- Seite 1 Design Guide Leistungsregler mit Kaskadenregelung AK-PC 783A ADAP-KOOL® Refrigeration control systems...
- Seite 2 Generelle Überwachungsfunktionen ..........116 Die Steuerung der Verdichter TK einstellen ......60 Sonstiges....................118 Ölmanagement ................63 Anhang A – Verdichterkombinationen und Schaltprinzip ..122 Einstellung der Regelung der Verflüssigerlüfter ....65 Anhang B - Alarmtexte ...............128 Einstellung der Kaskadenregelung ..........67 Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
-
Seite 3: Einführung
1. Einführung Anwendung SW = 1.0x AK-PC 783A ist eine komplette Regeleinheit zur Leistungsregelung von Verdichtern und Verflüssigern in Kälteanlagen mit Kaskaden- funktion. Der Regler steuert den Hochdruckkreislauf, Niederdruckkreislauf und Kaskadenkreislauf. Der Regler ist mit Ölsteuerung, einfache Wärmerückgewinnungs- funktion. Außerdem übernimmt er die Koordinierung zwischen der Hochdruck- und Niederdruckregelung. - Seite 4 • Der Oberteil ist zusätzlich zur Software mit Anschlüssen für Datenkommunikation und Adresseneinstellung ausgestattet. Bei nur wenigen Anschlüssen ist ein Regel- Bei Vorhandensein vieler Anschlüsse kann/können Beispiel modul ausreichend. ein bzw. mehrere Ausbaumodul/e hinzukommen. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 5 Einstellung kann zwischen folgenden Messwerten ausgewählt werden: Saugdruck, Saugdruck in Temperatur, S4, Ss, Sd, Verflüssi- gungsdruck, Verflüssigungsdruck in Temperatur und S7 Medien- temperatur u.a. Ein grafisches Display mit Bedientasten kann ebenfalls montiert werden. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 6 Störung aufgetreten, aber sie ist im Kommen. Beispielsweise bei langsam zunehmender Verschmutzung eines Verflüssigers. Bei Abgabe des Alarms ist die Leistung beein-träch- tigt, die Situation aber noch nicht bedrohlich. Es ist Zeit, einen Servicebesuch zu planen. Fehler Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
-
Seite 7: Aufbau Eines Reglers
Einsatz eines Reglermoduls + eines oder mehre- rer Ausbaumodule erforderlich. Dieser Abschnitt gibt eine Übersicht über die Anschlußmöglich- keiten und Hilfe bei der Auswahl der in Ihrer aktuellen Anwen- dung zu benutzenden Module. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 8: Modulübersicht
Relais übersteuern zu können. Erweiterungsmodul mit 2 analogen Ausgangssignalen Wenn die Reihe von Ausbaumo- dulen unterbrochen werden muss wegen der Länge oder externe plazierung, muss ein Kommunika- tionsmodul verwendet werden Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 9 Länge = 1,5 m, 3 m Zubehör Kommunikationsmodul für Regler, wo Module nicht durchgängig angeschlossen werden können Datenkommunikation für externe Ausbaumo- AK-CM 102 Kommunikationsmodul dule Auf den folgenden Seiteen befinden sich Daten über den einzelnen Modulen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 10: Gemeinsame Daten Für Module
Emission gem. EN 61000-6-3 UL file number: E166834 für XM- und CM-module UL 873, UL file number: E31024 für PC-module Die angegebenen Daten gelten für alle Module. Spezifische Daten werden zusammen mit dem aktuellen Modul angeführt. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 11 Das Modulmaß ist 72 mm. Module der Baureihe 100 bestehen aus 1 Modul Module der Baureihe 200 bestehen aus 2 Modulen Regler bestehen aus 3 Modulen Länge einer verbundenen Einheit = n x 72 + 8 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 12: Funktion
Ein kleines Modul (Option board) lässt sich auf der Hauptplati- - 1 Stck. werden nicht benutzt ne des Reglers platzieren. Das Modul ist später im Dokument • Kommunikation mit Display auf RJ11 Stecker beschrieben. • Kontakt “Service-PIN” wurde aktiviert Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 13 Licht 17 (DO6) 42 - 43 - 44 Magnet- ventil 18 (DO7) 45 - 46 - 47 19 (DO8) 48 - 49 - 50 Option Board Siehe Signal auf der Seite des Moduls. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 14 5-V-Ausgang oder vom 12-V-Ausgang zu erfolgen abhängig vom Typ des Druckmessumformers. Leuchtdioden Nur die beiden oberen werden angewandt. Sie haben folgende Bedeutung: • Versorgungsspannung am Modul • Kommunikation mit dem Regler ist aktiv (Rot = Störung) Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 15 Haupt- Geschlos- 5 (AI 5) 17 - 18 schalter Tag/ 6 (AI 6) 19 - 20 Nacht Offen Tür 7 (AI 7) 21 - 22 Niveau- kontakt 8 (AI 8) 23 - 24 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 16: Spannungsversorgung
• Kommunikation mit dem Regler ist aktiv (Rot = Störung) Off: DI < 2 V a.c. Off: DI < 24 V a.c. • Zustand der einzelnen Eingänge 1 bis 8 (leuchtet = Spannung) Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 17 5 - 6 4 (DI 4) 7 - 8 5 (DI 5) 9 - 10 6 (DI 6) 11 - 12 7 (DI 7) 13 - 14 8 (DI 8) 15 - 16 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 18 Nur die beiden oberen werden angewandt. Sie haben folgende Bedeutung: • Versorgungsspannung am Modul • Kommunikation mit dem Regler ist aktiv (Rot = Störung) Max. Belastung I < 2,5 mA R > 4 kΩ Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 19 5 (AO 1) 17 - 18 schalter Tag/ 6 (AO 2) 19 - 20 Nacht Offen Tür 7 (AO 3) 21 - 22 Niveau- kontakt 8 (AO 4) 23 - 24 0-10 V AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 20 Hinweis Wenn anhand der Umschalter der Verdichterbetrieb übersteuert wird, muss ein Sicherheitsrelais in den Ölmanagement-Kreis ein- gefügt werden. Ohne dieses Relais stoppt der Regler den Verdich- ter bei fehlendem Öl nicht. Siehe Regelungsfunktionen. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 21 4 (DO 4) 34 -36 5 (DO 5) 37 - 39 6 (DO 6) 40 - 41 - 42 7 (DO 7) 43 - 44 - 45 8 (DO 8) 46 - 47 - 48 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 22 Hinweis Wenn anhand der Umschalter der Verdichterbetrieb übersteuert wird, muss ein Sicherheitsrelais in den Ölmanagement-Kreis ein- gefügt werden. Ohne dieses Relais stoppt der Regler den Verdich- ter bei fehlendem Öl nicht. Siehe Regelungsfunktionen. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 23 Alarm 13 (DO 5) 37 - 36 - 39 Licht Magnet- 14 (DO6) 40 - 41 - 42 ventil 15 (DO7) 43 - 44 - 45 16 (DO8) 46 - 47 - 48 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 24 KVS 15 - KVS 42 z.B.: 7,8 + (4 x 5,1) = 28,2 VA AK-PS 150 CCMT 2 - CCMT 8 CCM 10 - CCM 40 CTR 20 CCMT 16 - CCMT 40 5,1 VA Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 25 CCM / CCMT Weiß Schwarz Grün CCMT Ventil Modul Step Klemme 1 (Punkt 9) 25 - 28 2 (Punkt 10) 29 - 32 3 (Punkt 11) 33 - 36 4 (Punkt 12) 37 - 40 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 26: Platzierung
Die beiden Ausgänge haben Punkt 24 und 25. Sie werden auf einer früheren Seitee gezeigt, auf der auch der Regler beschrieben ist. Max. Belastung I < 2,5 mA R > 4 kohm Modul Punkt 0 - 10 V Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 27: Graphisches Display Mmigrs2
Das Display kann in einem Abstand von bis zu 3 m vom Regler angebracht werden. Punkt/Adresse Die Festlegung eines Display-Punkts ist nicht erforderlich – es kann einfach angeschlossen werden. Die Adresse muss jedoch geprüft werden. Siehe die dem Regler beiliegende Anleitungen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... - Seite 28 2.5 A 60 VA (justierbar) Maße Type Höhe Breite AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm AK-PS 250 90 mm 72 mm Anschlüsse AK-PS 075 AK-PS 150 AK-PS 250 Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 29 Zusätzliche Module können erst nach der Installation des letzten Moduls installiert werden. (In diesem Fall nach der Installation von Modul Nr. 11; siehe Skizze.) Nach der Konfiguration darf die Adresse nicht geändert werden. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 30: Vorwort Zur Design
Alarmfunktion Soll der Alarm zu einem Signalgeber geleitet werden, ist ein Re- Datenfernübertragung laisausgang zu benutzen. Das Reglermodul verfügt über Anschlüsse für LON-Datenkommu- nikation. Die Installationsanforderungen sind in einem separaten Doku- ment beschrieben. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 31: Anschlüsse
Regler verdrahtet sein, sodass es nicht möglich ist, einen gekoppelt sind. Regler ohne die anderen Regler auszuschalten. (Wenn ein Regler ✔ Die Summe aller Anschlüsse darf 160 Stck. bei AK-PC 783A ausgeschaltet wird, wird das Signal abgeschwächt. Alle anderen nicht überschreiten. -
Seite 32: Design Von Ein Verdichter- Und Verflüssigerregelung
Min. On-zeit Stufen- und Drehzahl-regelung Flüssigkeitseinspritzung in die Saugleitung Drehzahl-Regelung 1. Stufe Flüssigkeitseinspritzung in Kaskaden Wärmeaustauscher Begrenzung der Drehzahl während des Nachtbetriebs Flüssigkeitseinspritzung in Schrauben-Verdichter Wärmerückgewinnungsfunktion Externer start/stop von Verdichtern Fehlerüberwachungsfunktion FDD an Verflüssiger Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 33: Wärmerückgewinnung
(Der SdTK-Messwert kann anstelle des Scasc3-Messwerts verwendet • Ss (Sauggastemperatur) werden, jedoch nur, wenn nichts anderes im Druckrohr installiert ist.) Ist bei Verdichterregelung immer anzuwenden. • Shrec • Sd (Druckgastemperatur) Temperaturfühler für Wärmerückgewinnung Ist bei Verdichterregelung immer anzuwenden. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... - Seite 34 • Füllstandsüberwachung (Min.- und Max.-Wert) in Ölsammler Das Beispiel ist auf der nächsten Seite zu sehen. Das Resultat wird, das folgende Module eingesetzt werden soll: • AK-PC 783A Regler • AK-XM 204A Eingangs- und Ausgangsmodul • AK-XM 208C stepper Ausgangsmodul •...
- Seite 35 ___ Stck. je 5 VA = __ AK_OB 110 (2 Analoge Ausgänge) ___ Stck. je 0 VA = 0 1 Stck. je 8 VA = 8 Summe = Summe = max. 32 VA AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 36: Verkoppeln Der Module
Modul auf der DIN-Schiene auf seinen Platz schieben – unabhängig davon, wo in der Reihe sich das Modul befindet. Die Demontage erfolgt gleichfalls mit beiden Schnappschlössern in offener Stellung. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 37: Anschlussstellen Bestimmen
2 (AO 2) 29 - 30 - 31 - 32 3 (AO 3) 33 - 34 - 35 - 36 4 (AO 4) 37 - 38 - 39 - 40 Fortsetzung nächste Seite AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 38: Anschlussdiagramm
Die Versorgungsspannung des Druckmessumformers muss aus dem Modul stammen, das das Die Zeichnungen der einzelnen Module kön- Drucksignal empfängt. nen bei Danfoss angefordert werden. Format = dwg und dxf. GND-Anschluss eines Sensorsignals muss an dem Modul erfolgen, das auch das Temperatursignal Sie können dann selbst die Modulnummer im... - Seite 39 Beispiel fortgesetzt AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 40: Stromversorgungsgröße
+ 2 Ausbaumodule in der Baureihe 200 10 VA + 2 Ausbaumodul in der Baureihe 100 4 VA ------ Größe des Stromversorgung (mindestens) 22 VA + Separate Versorgungsspannung für das Modul mit Schrittmotoren: 13 VA. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 41: Bestellung
Kabel zwischen Graphisches Display Typ MMIGRS2 und Regler (Regler mit RJ11 Stecker) Länge = 3 m 080G0076 Zubehör Kommunikationsmodul für Regler, wo Module nicht durchgängig angeschlossen werden können AK-CM 102 Kommunikationsmodul Datenkommunikation für externe Ausbaumodule 080Z0064 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... - Seite 42 Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
-
Seite 43: Montage Und Verdrahtung
• eingebaut wird. • angeschlossen wird. Dazu ziehen wir erneut das o. a. Beispiel heran. Darin kamen folgen- de Module vor: • AK-PC 783A Regler • AK-XM 204A Ausgangsmodul • AK-XM 208C Analoges Eingangsmodul + stepper Ausgangsmodul • AK-XM 102B Digitales Eingangsmodul •... -
Seite 44: Montage Des Analoges Ausgangsmoduls
Die Platte seitlich links von den Licht-dioden und die Platte seitlich rechts von den roten Adressenumschaltern nach innen drücken. Die Deckelplatte vom Basismodul abheben.. 2. Das Ausbaumodul im Basismodul montieren Es gibt zwei Aus- gänge. 3. Den Oberteil wieder am Basismodul aufsetzen Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 45: Montage Des I/O-Moduls Am Basismodul
Solange die beiden, in die DIN-Schiene eingreifenden Schnappschlös- ser geöffnet sind, lässt sich das Modul – unabhängig von der Reihen- folge – in die richtige Position schieben. Beim Ausbau müssen die Schnappschlösser ebenfalls geöffnet sein. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 46: Verdrahtung
13 - 14 0 - 10 V 3 (AO 3) 33 - 34 - 35 - 36 8 (AO 4) 15 - 16 4 (AO 4) 37 - 38 - 39 - 40 Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 47 Regler befindlichen Ende verbunden werden. Die Versorgungsspannung des Druckmessumformers muss aus dem Modul stammen, das das Drucksignal empfängt. Denken Sie an die separate Versor- gungsspannung für AK-XM 208C. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 48: Lon Kommunikationsnetzwerk Anschließen
Dauernd Ein = Aktiver Alarm / quittiert ■ DO7 ■ Display Adresse einstellen und Service-Pin aktivieren. ■ DO8 ■ Service Pin Netzwerksinstallation 6. Der Regler kann jetzt konfiguriert werden. Status am Ausgang 1-8 Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 49: Konfiguration Und Bedienung
• konfiguriert wird. • bedient wird. Wir haben hier Ausgangspunkt in dem Beispiel, das wir früher durchgegangen sind. Das heißt Verdichterregelung mit 4 NK- Verdichtern, 2 TK-Verdichtern und Kaskadenwårmeaustauscher Beispiel ist auf Seite 53 gezeigt. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 50: Konfiguration
Regler noch nicht konfiguriert wurde. Die rote Alarmglocke ganz unten rechts zeigt an, dass vom Regler ein aktiver Alarm registriert wurde. In unserem Fall ist die Ursache des Alarms, dass im Regler noch keine Zeiteinstellung vorgenommen wurde. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 51: Beispiel Einer Kälteanlage
Beispiels, bestehend aus einer NK Verdichtergruppe, einer TK Verdichtergruppe und eine Kaskadenwärme- austauscher, beschreiben. Das Beispiel ist dasselbe wie im Abschnitte "Design" gezeigt d.h. das es in Regler AK-PC 783A + Ausbaumo- dule ist. Beispiel Verdichtergruppe: • NK Kreislauf und TK Kreislauf •... -
Seite 52: Gehen Sie Zum Konfigurationsmenü
Um die neuen Einstellungen zu aktivieren, ist eine erneute Anmeldung mit neuer Benutzername und dem entsprechenden und neuer Zugangskode Kennwort im Regler vorzunehmen. Zum Anmeldungsbild gelangen Sie durch Betätigen des Symbols oben links im Bildschirmfenster. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 53: Freigabe Zur Konfiguration Des Reglers
Das gilt auch für den Fall, dass Werte geändert werden, was aber nicht in Konflikt mit der Konfiguration stehen darf. 2. Wähle Konfiguration EIN/AUS 3. Wähle Konfiguration blockiert Das blaue Feld mit dem Text Blockiert drucken 4. Wähle Freigegeb. Freigegeben wählen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 54: Systemeinstellung
Bei Anschluss des Reglers an ein Netzwerk wird Datum und Uhrzeit automatisch von der Systemeinheit im Netzwerk eingestellt. Dies gilt auch für den Wechsel zwischen Sommer- und Winterzeit. Ausfall der Spannungsversorgung, die Uhr läuft noch für mindestens 12 Stunden. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 55: Anlagenart Auswählen
Kältemittel wählen 3. Anlagenart wählen Kältemittelfaktor K1, K2, K3 Nur benutzen, wenn Kältemittel nicht von der Liste gewählt werden kann (Bitte Danfoss für weitere Information kontakten) Verbundart NK (MT) = mittlere Temperatur, TK (LT) = niedri- In unserem Beispiel soll der Regler ge Temperatur einen NK Gruppe, TK-Gruppe, Verflüs-... -
Seite 56: Die Steuerung Der Verdichter Nk Einstellen
Höchst zulässige Geschwindigkeit f¨ru Verdichter AKD Sicherheitsüberwachung Wählen ob ein Eingang für Frequenzumformer erwünscht ist PWM perioden Zeit Periodendauer für das Umlaufventil (Ein-Zeit + Aus-Zeit) PWM Min. Leistung Mindestkapazität in der Periodendauer (ohne Mindestleistung Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 57: Werte Für Hauptstufe Und Entlastungen Einstellen
Um zur nächsten Seite zu gelangen Notleistung – Tag ist das +-Schaltfeld zu betätigen. Gewünschte angeschlossene Leistung bei Tagesbetrieb im Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/ Temperaturfühler für das Medium entsteht. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 58: Verdichterüberwachung Einstellen
Die Funktion ist zu wählen, wenn eine Flüssigkeitseinsprit- zung in der Saugleitung erfolgen soll, um die Druckgastem- peratur niedrig zu halten. Die Regelung kann entweder über ein Magnetventil und ein TEV oder über ein AKV-Ventil erfolgen. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 59 Ausgangsart: Wählen Sie hier das Ventilsignal für den Schrittmotor oder das Analogsignal. Max. Flüssigkeitseinspritzung OD Legen Sie den maximalen Ventilöffnungsgrad in % fest. Max. Entladung Maximale Sd-Temperatur bei einzelnen Sd-Messwerten. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 60: Die Steuerung Der Verdichter Tk Einstellen
3. Die Werte für den Sollwert ein- stellen Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. 4. Werte für die Leistungsregelung einstellen Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 61: Werte Für Verdichterleistung Einstellen
6. Werte für Hauptstufe und Entlastungen einstellen Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. 7. Werte für Sicherheitsbetrieb einstellen Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 62: Verzögerungszeiten Für Verdichterbetrieb Einstellen
8. Verdichterüberwachung einstel- Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. 9. Verzögerungszeiten für Verdichterbetrieb einstellen Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. 10. Diverse Funktionen einstellen Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 63: Ölmanagement
(Zwangssteuerung EIN in Einstellung „Manuell“ oder definieren. Dies ist jedoch nur mit „Umschalter“ an einem Erweiterungsmodul.) bei zyklischem Verdichterbetrieb Danfoss empfiehlt die Nutzung dieser Funktion, um möglich.) Verdichterschäden aufgrund von mangelnder Pflege zu vermeiden. (Zur Vereinfachung wird diese Funktion nicht als Beispiel erläutert.) -
Seite 64: Öl-Management Für Verdichter Einstellen
Alarmverzögerung, wenn ein Signal für fehlende Ölabscheidung ausgegeben wird (der Kontakt für hohen Füllstand wird nicht aktiviert). Periodenzahl Anzahl der Öffnungsvorgänge eines Ventils in einer Entleerungssequenz. Periodezeit Zeit zwischen den Ventilöffnungen. Öffnungszeit Die Öffnungszeit des Ventils. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 65: Einstellung Der Regelung Der Verflüssigerlüfter
EC-Motor mit Spannung versorgt. EC-min. Spannungswert bei 0 % Kapazität (20% = 2V @ 0-10V) EC-max. Spannungswert bei 100 % Kapazität (80% = 8V @ 0-10V) EC abs. max Zulässiger Spannung für EC Motor (überkapazität) AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... - Seite 66 ON (RUN): Das Tuning ist beendet und die Überwachung beginnt. OFF: Die Überwachung ist abgestellt. FDD Empfindlichkeit Einstellung der Fehlererkennungsempfindlichkeit für Luftdurchfluss im Verflüssiger. Dies sollte nur von Fachper- sonal durchgeführt werden. Tuningswert des Luftdurchflusses Aktueller Tuningswert für den Luftdurchfluss Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
-
Seite 67: Einstellung Der Kaskadenregelung
Werte für Regelung der Überhitzung. MOP-NK MOP-Temperature für NK Kreis. tc-TK Min Minimum Temperatur für Tc in TK Kreis tc-TK Max Maximum Temperatur für Tc in TK Kreis Weitere Einstellungen Wähle ob Regelungstechnischen Einstellungen sichtbar sein sollen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 68: Einstellung Der Regelung Der Wärmerückgewinnung
"Start bevor stop" oder Pausezeit bei "Stop bevor Start" (0-600 Sek) Pumpen-Strömung Wählen Sie, ob eine Überwachung mit einem Strömungs- schalter erfolgen soll. Pumpen AlarmVerzögerung Verzögerungszeit von ausfall des flow switch bis Alarm. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 69: Konfiguration Display Anzeige
Wähle in welche Einheiten die Anzeigen gezeigt werden angezeigt werden sollen. In unserem Beispiel werden solle: keine separaten Displays SI Einheiten (°C und Bar) oder (US-Einheiten °F und psi) verwendet. Die Einstellung dient an dieser Stelle lediglich zu Informationszwecken. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 70: Konfiguration Der Funktionen Für Allgemeine Anwen- Dung
2. Wähle Allgem. Verwendung 3 Thermostate 3 Pressostate 3 Spannungssignal 10 Alarmsignale 3 PI-Regelung 3. Die gewünschte Anzahl Funktionen definieren In unserem Beispiel wählen wir keine der Allgemeinen Verwendungen. Das Bild dient nur zur Orientierung Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 71: Separate Thermostate
Text eingeben. Separate Druckschalter 1. Wähle Druckschalter 3 - Druckschalter Einstellungen wie bei Thermo- staten. In unserem Beispiel benutzen wir nicht separate Druckschalter 2. Wähle aktuelle Druckschalter Funktione. Die gewünschte Druckschal- terfunktionen definieren AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 72: Separate Spannungssignale
Schirmbild dient deshalb nur zur Einstellungen für jeden Eingang: Information. • Ob die Funktion in Übersichtsbild 1 angezeigt werden • Name • Verzögerungszeit für DI-Alarm (gemeinsamer Wert für alle) • Text für Alarmmitteilung Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 73: Separate Pi Funktione
• Max. Regelwert: maximal zulässiges Ausgangssignal • Startzeit: Zeit beim Start, bei der das Ausgangssignal zwangsgeregelt wird • Startausgang: die Größe des Ausgangssignals zur Startzeit. • Stopprelais: die Größe des Ausgangssignals wenn die Regelung aus ist. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 74: Konfiguration Von Ein- Und Ausgängen
+-Schaltfeld zu betätigen. PI-1 Di ref Hier wurde für alle Sicherheitskreise Offen gewählt. D.h., der Regler External DI PI-1 empfängt Signal bei Normalbetrieb und registriert es als einen Fehler, wenn das Signal unterbrochen wird. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 75: Analoge Eingangssignale
Volt Eingang 1 - 3 • 0 -5 V, • 0 -10 V, • 1 – 5 V, • 2 – 10 V PI-in Temp PI-ref Temp PI- in Spannung PI-in pres. PI-ref pres. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 76: Einstellung Von Alarmprioritäten
Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. 4. Alarmprioritäten für Verflüssiger einstellen In unserem Beispiel wählen wir die hier im Bild gezeigten Einstellungen. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 77 Konfiguration - fortsetzung 5. Alarmprioritäten für Thermostaten und extra Digita- le Signale einstellen In unserem Beispiel wählen wir die hier im Bild gezeigten Einstellungen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 78 Änderungen in der Reglerkonfiguration vorzunehmen, ist zuerst zur Kon- figuration freizugeben. Der Regler nimmt jetzt einen Vergleich der gewählten Funkti- onen und der definierten Ein- und Ausgänge vor. Das Ergebnis wird im nächsten Abschnitt gezeigt, in dem die Konfiguration kontrolliert wird. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
-
Seite 79: Konfiguration Kontrollieren
Modulnummer auf 0 und die Punktnummer Verdrahtung. auf 0. Bitte nicht vergessen, dass bevor Modul- und Punktnummer geändert werden können, zur Konfiguration freizugeben ist. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 80: Konfiguration Der Analogen Ausgänge Kontrollieren
Die Konfiguration der analogen Ausgänge entspricht der vorgenomme- nen Verdrahtung. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. Konfiguration der Analogen Eingänge kontrollieren Die Konfiguration der analogen Eingänge entspricht der vorgenomme- nen Verdrahtung. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 81: Kontrolle Der Anschlüsse
Verdichter 1 auf EIN wechselt. 4. Digitale Eingänge kontrollieren Die übrigen digitalen Eingänge sind auf gleiche Weise zu kontrollieren. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 82: Analoge Ausgänge Kontrollieren
Ss und die zwei anderen Fühlern. Das kann auf Folgendes zurückzufüh- ren sein: • Der Fühler ist nicht angeschlossen. • Der Fühler ist kurzgeschlossen. • Punkt- oder Modulnummer sind nicht korrekt konfiguriert. • Die Konfiguration ist nicht blockiert Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 83: Kontrolle Der Einstellungen
“Scroll-Leiste” eingesehen werden. 4. Sicherheitsgrenzen Die letzte der Seiten enthält Regelungsdaten 5. Gehen Sie zurück zum Übersichtsbild. Für TK wiederholen 6. Den Verflüssiger wählen 7. Gehen Sie alle einzelnen Bilder für die Verflüssiger- AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 84: Die Einzelnen Seiten Kontrollieren
“Scroll-Leiste” eingesehen werden. 8. Die einzelnen Seiten kontrollieren Die letzte der Seiten enthält Sollwert-Einstellungen. 9. Gehen Sie zurück zum Übersichtsbild und weiter zu den übrigen Funktionen Die Kontrolle ist danach beendet. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 85: Zeitplan Einstellen
Tag/Nacht-Signal an den Regler sendet. Einen Wochentag betätigen und die Tagesperiodezeiten einstellen. Mit den anderen Tagen fortsetzen. Hier im Bild ist der Verlauf für eine ganze Woche dargestellt. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 86: Installation In Lon Netzwerk
Einheit im Netzwerk benutzt: Die Adresseinstellung ist auf eine andere (ledige) Adresse zu ändern. Die Verdrahtung wurde nicht korrekt ausgeführt: Die Terminierung wurde nicht korrekt ausgeführt: Die Anforderungen an die Datenkommunikation sind im Datenkommu- nikation-Referenzhandbuch beschrieben RC8AC.. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 87: Der Erste Start Der Steuerung
Jetzt ist die Steuerung startbereit. Bitte beachten, dass aktive Anlagenalarme automatisch behoben wer- den, wenn der Hauptschalter auf AUS. Zeigen sich aktive Alarme beim Start der Steuerung, muss die Ursache ermittelt und behoben werden. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 88: Steuerung Starten
Der Regler startet jetzt die Steuerung der Verdichter und Lüfter. Bitte beachten: Der Regelbetrieb kann erst beginnen, wenn sich der interne und der externe Schalter in der Pos. „ON“ befinden. Alle externen Verdichterstopp-Unterbrecher müssen eingeschaltet sein, damit die Verdichter starten. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 89: Manuelle Leistungsregelung
Betätigen Sie das blaue Feld neben Regelmodus. Wähle Hand. Stellen Sie die Leistung in Prozent ein Betätigen Sie das blaue Feld neben Manuelle Leistung. Stellen Sie die Leistung auf den gewünschten Prozentsatz ein. OK drucken. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... - Seite 90 Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 91 5. Regelungsfunktionen In diesem Abschnitt werden die Auswirkungen der verschiedenen Funktionen beschrieben. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 92: Wahl Des Regelungsfühlers
TK die Kondensatorwärme für die Sole liefert. Wählt man S4 als Regelungsfühler, wird P0 als Sicherheitsfunktion vor zu niedrigem Saugdruck gewählt und für ein Abschalten der Verdichterleistung sorgen (Frostschutz). Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 93: Sollwert Des Saugdrucks
Verschiebung bei max. Signal sein soll (10 V) und bei min Signal. Begrenzung des Sollwerts Um einem zu hohen oder zu niedrigen Regelsollwert vorzubeu- gen, ist eine Begrenzung des Sollwerts einzustellen. Sollwert Max. Min. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 94: Leistungsregelung Von Verdichtern
PI-Regelung und Regelbereiche maßen aus AK-PC 783A kann bis zu 12 Verdichtern steuern. Max 6 auf NK + 6 TK oder 7 NK + 5TK oder 8 auf NK und 4 auf TK. Jeder Verdichter kann bis zu 3 Entlastungen haben. -
Seite 95: Regulationsparameter
Der Regler berechnet die Kurve, sodass die Regelung gleichmäßig 3 = Langsamer erfolgt. 5 = Default 7 = Schneller 10= Schnellster Benutzer def. 1,0 - 10,0 10 - 900 1,0 - 10,0 1,0-10,0 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 96: Verfahren Zur Leistungsverteilung
Verdichter innerhalb der letzten 24 Stunden akti- viert worden ist. - Die rechte Spalte zeigt die gegenwärtige Betriebszeit des Ver- dichters. Der Wert muss zurückgestellt werden, wenn der Ver- dichter gewechselt wird. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 97: Power Pack Typen - Verdichter Kombinationen
Verdichtern unterscheiden. *4) Bei Einsatz zweier drehzahlgeregelter Verdichter müssen diese denselben Frequenzbereich aufweisen. Bei zyklischem Schaltprinzip müssen die beiden dreh- zahlgeregelten Verdichter dieselbe Größe aufweisen, was auch für die nachfolgen- den einstufigen Verdichter gilt. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... - Seite 98 Drehzahl auf die "Startdrehzahl" zu bringen. Die Leistungsstufe ist jetzt zugeschaltet und die gewünschte Leistung vom Regler bestimmt. Die Startgeschwindigkeit muss immer so hoch angesetzt werden, dass beim Anfahren schnell eine gute Schmierung des Verdichters erzielt wird. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 99 8) Der geschwindigkeitsgeregelte Verdichter erhöht die Ge- schwindigkeit, bis die Gesamtleistung von 60 kW bei maximaler Geschwindigkeit erreicht ist. 9) Wenn die Leistung reduziert wird, werden die Einstufen- Verdichter abgeschaltet, wenn die Geschwindigkeit von C1 das Minimum erreicht hat. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 100 Einschalten des nächsten drehzahlgeregelten First Out“ zu- und abgeschaltet. Verdichters (mit Start-Drehzahl) erlaubt, wonach beide parallel laufen. Die nachfolgenden einstufigen Verdichter werden entspre- chend der vorgegebenen Schaltprinzipien ein- und abgeschaltet. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
-
Seite 101: Stundenzähler
Wenn der erste Verdichter die maximale Drehzahl erreicht, wird auch die Drehzahl des zweiten Verdichters erhöht. Wenn der erste Verdichter die minimale Drehzahl erreicht, behält er diese bei. Der zweite Verdichter reagiert dann auf Laständerun- gen unterhalb seiner Nenndrehzahl. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 102: Die Leistung Aus Dem Digital Scroll Verdichter
Pulsierung der Entlastungsventile. Verdichter Startsignal wird an ein Relaisausgang angeschlossen und die Entlastungsventile sind mit Solid state Ausgängen DO1 und DO2 verbunden. Entlastung 1 Entlastung 2 Entlastung 2 folgt Entlastung 1 aber wird mit einer ½ Periode verschieben. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 103: Kaskadenregelung
Zeit die Optimale Kühlung liefert. Der Überhitzungssollwert wird begrenzt durch die Einstellungen für min. und max. Überhitzung. Falls die Überhitzung sehr niedrig ist, kann das Ventil sehr schnell über die Einstellung „SH geschlossen“ geschlossen werden. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 104: Load Shedding (Lastabwurf)
Alarm: Wenn ein digitaler Lastabwurf-Eingang aktiviert ist, wird ein Mel- designal erzeugt, um darüber zu informieren, dass die normale Regelung außer Kraft ist. Dieser Alarm kann unterdrückt werden, wenn er nicht gewünscht wird. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 105: Flüssigkeitseinspritzung In Die Saugleitung
Periodendauer für das AKV-Ventil. Das PWM-Signal für das AKV-Ventil entstammt einem der vier Halbleiterausgänge des Reglers. Zeitverzögerung Es kann eine Zeitverzögerung eingestellt werden, die eine Verzö- gerung der Einspritzung während des Anfahrens sicherstellt. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 106: Sicherheitsfunktionen
Verdichter ausgeschaltet wurde, wird er nur wieder verbunden, wenn die Temperatur um 10 K gesunken ist. Wenn auch vom integrierten NTC-Sensor Signale empfangen werden, liegt der Trennwert für diese Temperatur immer bei 130 °C und der Wiederverbindungswert bei 120 °C. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 107: Zeitverzögerung
Alarm bei zu hohem Saugdruck Es lassen sich Alarmgrenzen einstellen, die bei zu hohem Saug- druck in Funktion treten. Es wird Alarm gegeben, sobald die zu- gehörige Zeitverzögerung abgelaufen ist. Die Regelung ist davon nicht betroffen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... - Seite 108 Ölreceiver Reset-Funktion wieder gestartet werden. - Erweiterter Stopp. (ermöglicht Impulse, wenn der Verdichter abgeschaltet ist) Diese Funktion teilt die Impulszahl durch zwei. Der Verdichter wird abgeschaltet; danach werden die übrigen Impulse ausgeführt. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 109 Die Funktion wird nur dann wirksam, wenn alle Verdichter in Be- trieb sind. Legen Sie eine Intervallzeit fest, bei der der Verdichter beim Pausieren für einen bestimmten Zeitraum wechselt, sodass der Öldruckausgleich durchgeführt werden kann. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 110: Pumpenregelung
Wenn auf die andere Pumpe gewechselt wird, wird die erste Pumpe noch für die Zeit „PumpDel” am Laufen gehalten. Danach wird sie stoppen. Bei stop vor start wird "PumpDel" die Pausezeit für umschaltung sein. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 111: Alarmhandhabung
Pumpenalarme werden abgestellt/quittiert, wenn nach Ablauf der Zykluszeit ein normaler Pumpenwechsel durchgeführt wird. Pumpenalarme können auch abgestellt werden, indem man die Pumpenwahl auf die „fehlerhafte" Pumpe einstellt – wenn der „Flowswitch“ OK ist, wird der Alarm dadurch quittiert/abgestellt. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 112: Leistungsregelung Des Verflüssigers
Die Einstellungen erfolgen mithilfe des Verstärkungsfaktors Kp = - die bemessene Temperaturdifferenz des Verflüssigers zwischen 100/Xp. Lufttemperatur und Verflüssigungstemperatur bei 100% Verdich- terleistung (Dim tmK) - in welchem Umfang die Verdichterleistung zugeschaltet ist. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 113 Relaisausgang dazu verwendet, ein Magnetventil zu aktivieren, welches das warme Gas durch den Wärmetauscher in den Wassertank leitet. Wenn die Temperatur im Tank den eingestellten Wert erreicht hat, wird die Wärmerückgewinnung wieder abgeschaltet. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 114: Leistungsverteilung
Alle Lüfter lassen sich anschließend von 0 bis max. Leistung regeln. Wenn, um die Lüfter völlig zum Stillstand bringen zu können, für den Frequenzumrichter ein EIN/AUS-Signal erfor- derlich ist, lässt sich ein Relaisausgang dafür festlegen. Start Min. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... -
Seite 115: Sicherheitsfunktionen Für Verflüssiger
Stunden ein Test ausgeführt, bei dem überprüft wird, ob alle Relais funktionieren. Die nicht verwendeten Relais werden jetzt im Abstand von jeweils 5 Minuten einzeln 5 Sekunden (von 13:00 Uhr) lang aktiviert. Bei der „Startdrehzahl“ erfolgt eine Drehzahlre- gelung. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11... -
Seite 116: Generelle Überwachungsfunktionen
PWM-Signal (pulsweitenmoduliert) für AKV-Ventil. schließlich separater Alarmverzögerungen einstellen. Die einzelne Druckschalterfunktion lässt sich an die aktuelle Die PI-Funktion ist umseitig dargestellt. Anwendung anpassen, da dem Druckschalter ein Name gegeben sowie Alarmtexte zugeteilt werden können. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 117 - Start-Kp verringern - Prozess starten - Kp einstellen, bis der Prozess zu schwanken beginnt und kons- tant schwankt - Kp halbieren - Tn verringern, bis der Prozess erneut zu schwanken beginnt - Tn verdoppeln AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 118 Eine unerwartete Trennung des Verdichters, des Verflüssigungs- lüfters oder des Frequenzumrichters kann zu einem unerwarteten Temperaturanstieg im System führen. Ggf. müssen die notwen- digen Sicherheitssignale verwendet werden, damit der Regler Signale bezüglich Trennungen empfangen kann. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 119 Anmerkung: Es gibt keine Überwachung, wenn die Ausgänge c) Eine Benutzerebene zwangsgesteuert werden. d) Auswahl von Einheiten – entweder US (z. B. °F und PSI) oder Danfoss SI (°C und Bar) Protokollierung/Registrierung von Parametern e) Auswahl der Sprache Als ausgezeichnetes Werkzeug zur Dokumentation und Fehler- suche kann der Regler Parameterdaten protokollieren und sie in Es gibt vier Benutzerebenen.
- Seite 120 Auslesung von T0-TK Auslesung der gesamten P0 Sollwert in TK Kreis Einstellung von Set Point für P0 in TK Kreis Aktueller Medientemperatur gemessen mit S4 Überhitzung in der Saugleitung NK KReis Sc3 Aussentemperatur in °C Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 121 Wenn ja, betätigen Sie die „Enter“-Taste. Daten werden dann vom Regler übermittelt. Schrittmotor-Ventile Haltestrom Bei der Auswahl eines Ventils für einen Danfoss-Schrittmotor sind Der Prozentwert des programmierten Maximalphasenstroms, der alle Einstellungen werkseingestellt. Hier muss nur der Ventiltyp an jeder Phase des Schrittmotorausgangs angelegt sein sollte, ausgewählt werden.
-
Seite 122: Anhang A - Verdichterkombinationen Und Schaltprinzip
- Der leistungsgeregelte Verdichter wird als erster gestartet und als letzter gestoppt - Das Entlastungsventil wird dazu verwendet, Leistungsmängel auszugleichen - Bei Zyklusbetrieb findet ein Betriebszeit-Ausgleich zwischen Verdichter 2 und 3 statt Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 123 Hier sind einstufige Verdichter derselben Größe vorhanden. Der drehzahlgeregelte Verdichter wird stets als erster gestartet und als letzter gestoppt. Die einstufigen Verdichter werden nach dem Prinzip „First In First Out“ zu- und abgeschaltet, um einen Betriebsstundenausgleich zu gewährleisten. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 124 (C2) wieder zugeschaltet. - Wenn ein einstufiger Verdichter zugeschaltet wird, vermindert sich die Drehzahl des drehzahlgeregelten Verdichters (40 Hz) Steigende Leistung: entsprechend der zugeschalteten Leistung. - Der drehzahlgeregelte Verdichter startet, wenn die gewünschte Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 125 Umgang mit drehzahlgeregelten Verdichtern: Zur optimalen Leistungsanpassung schaltet der Leistungsverteiler Hierbei wird auf Abschn. "Power Pack Typen" verwiesen. drehzahlgeregelte und einstufige Verdichter ein und aus, sodass Leistungssprünge möglichst gering ausfallen. AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 126 Verdichter die Drehzahl (63,3 Hz) entspre- drehzahlgeregelten Verdichter die Drehzahl (50 Hz) entspre- chend der abgeschalteten Leistung. chend der abgeschalteten Leistung. Beispiel 2: In diesem Beispiel weisen die drehzahlgeregelten Verdichter und die nachfolgenden einstufigen Verdichter unterschiedliche Größen auf. Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A...
- Seite 127 AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
-
Seite 128: Anhang B - Alarmtexte
High pressure Pc_ Hohe Sicherheitsgrenze für Verflüssigungsdruck Pc ist überschritten zu hoch Pc_ Fühlerfehler Pc_ sensor error Druckmessumformersignal für Verflüssigungsdruck defekt Pc/S7 Sensor error Hoch S7A Fühlerfehler S7A sensor error S7A Medientemperature Fühlersignal ist defekt Leistungsregler RS8HN103 © Danfoss 2017-11 AK-PC 783A... - Seite 129 Der betreffende Ausgang wurde über die Servicetool-Software des AK-ST 500 in manuelle Regelart versetzt Niedrig Extern comp. Stop Control... Die Regelung wurde über den externen Schaltereingang gestoppt (LT-MT) Niedrig Cascade-(A-B) ext. stop Die Regelung wurde über den externen Schaltereingang gestoppt AK-PC 783A Leistungsregler RS8HN103 © Danfoss 2017-11...
- Seite 130 Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
