Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

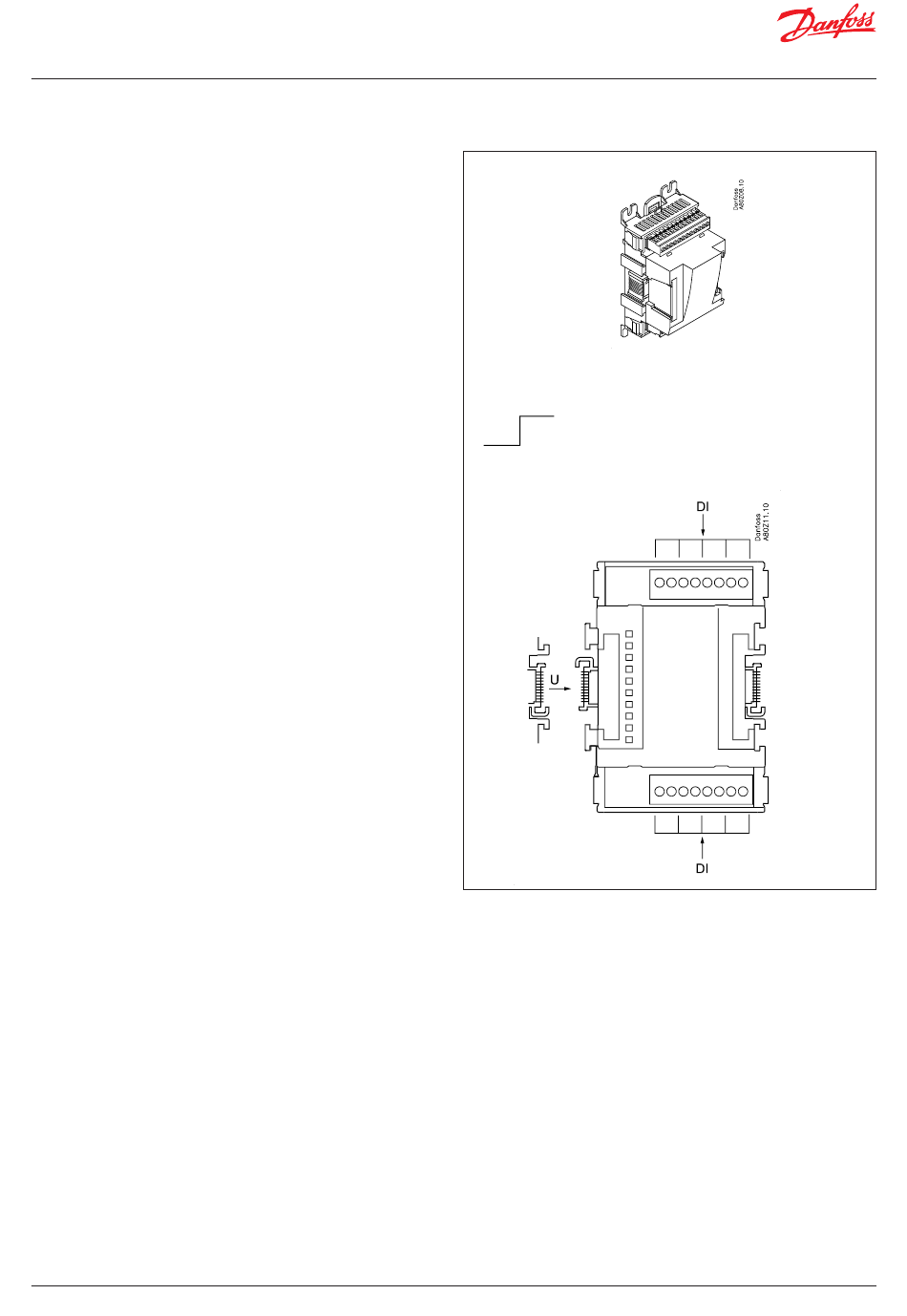

2.3.2 Erweiterungsmodul AK-XM 102A / AK-XM 102B
Funktion
Das Modul umfasst 8 analoge Eingänge für Ein-/Aus-Spannungssignale.
Signal
AK-XM 102A ist für Niederspannungssignale.
AK-XM 102A ist für Hochspannungssignale.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt über das in der Reihe
vorgeschaltete Modul.
Leuchtdioden
Sie haben folgende Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
• Zustand der einzelnen Eingänge 1 bis 8 (leuchtet = Spannung)
© Danfoss | Climate Solutions | 2023.12
AK-XM 102A
AK-XM 102B
Max. 24 V
Max. 230 V
Ein/Aus:
Ein/Aus:
Ein: DI > 10 V AC/DC
Ein: DI > 80 V AC
Aus: DI < 2 V AC/DC
Aus: DI < 24 V AC
BC245386497365de-001001 | 15
