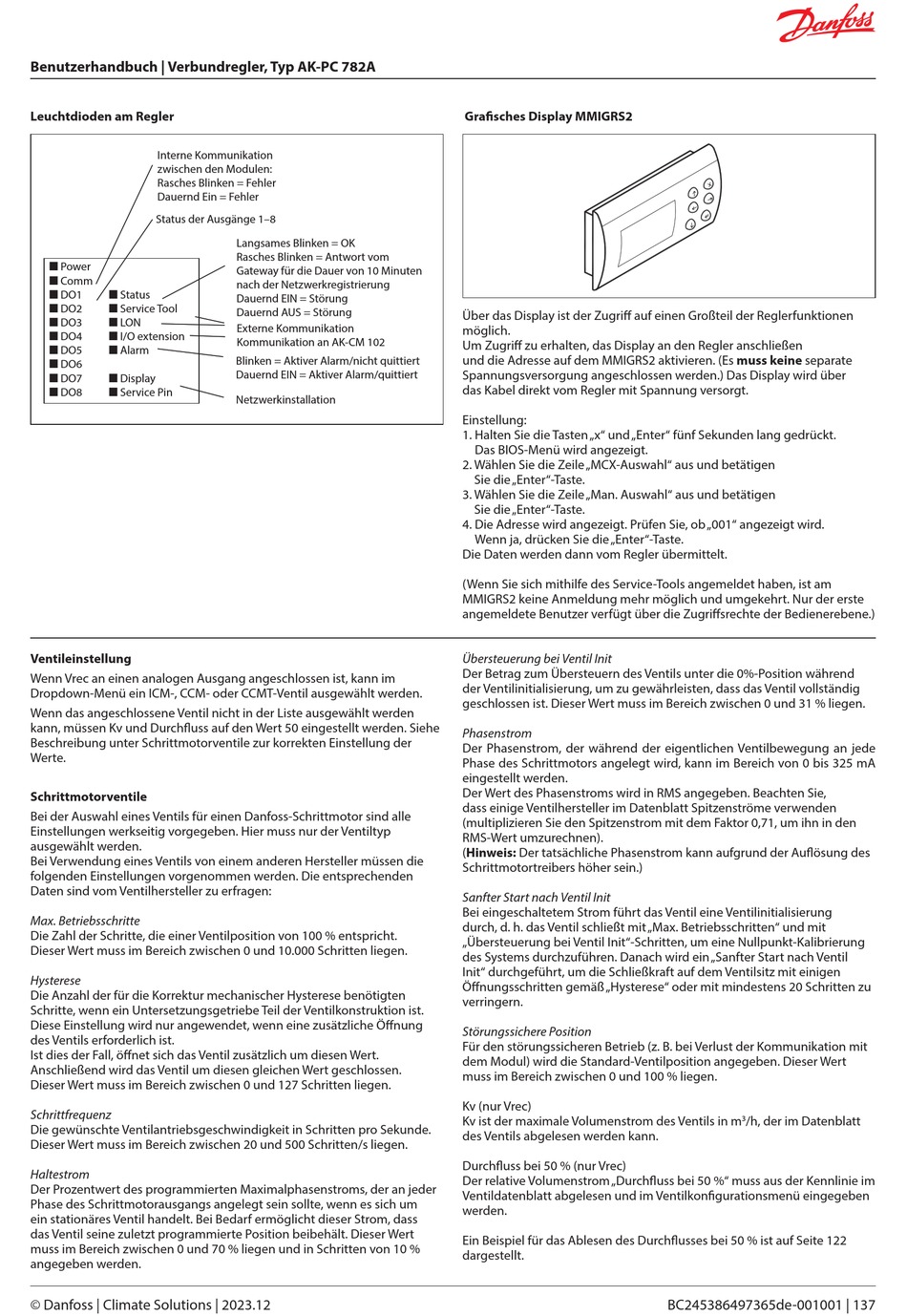

Benutzerhandbuch | Verbundregler, Typ AK-PC 782A
Leuchtdioden am Regler
Interne Kommunikation
zwischen den Modulen:
Rasches Blinken = Fehler
Dauernd Ein = Fehler
Status der Ausgänge 1–8
n Power
n Comm
n DO1 n Status
n DO2 n Service Tool
n DO3 n LON
n DO4 n I/O extension
n DO5 n Alarm
n DO6
n DO7 n Display
n DO8 n Service Pin

Ventileinstellung

Wenn Vrec an einen analogen Ausgang angeschlossen ist, kann im
Dropdown-Menü ein ICM-, CCM- oder CCMT-Ventil ausgewählt werden.
Wenn das angeschlossene Ventil nicht in der Liste ausgewählt werden
kann, müssen Kv und Durch uss auf den Wert 50 eingestellt werden. Siehe
Beschreibung unter Schrittmotorventile zur korrekten Einstellung der
Werte.
Schrittmotorventile
Bei der Auswahl eines Ventils für einen Danfoss-Schrittmotor sind alle
Einstellungen werkseitig vorgegeben. Hier muss nur der Ventiltyp
ausgewählt werden.
Bei Verwendung eines Ventils von einem anderen Hersteller müssen die
folgenden Einstellungen vorgenommen werden. Die entsprechenden
Daten sind vom Ventilhersteller zu erfragen:
Max. Betriebsschritte
Die Zahl der Schritte, die einer Ventilposition von 100 % entspricht.
Dieser Wert muss im Bereich zwischen 0 und 10.000 Schritten liegen.
Hysterese
Die Anzahl der für die Korrektur mechanischer Hysterese benötigten
Schritte, wenn ein Untersetzungsgetriebe Teil der Ventilkonstruktion ist.
Diese Einstellung wird nur angewendet, wenn eine zusätzliche Ö nung
des Ventils erforderlich ist.
Ist dies der Fall, ö net sich das Ventil zusätzlich um diesen Wert.
Anschließend wird das Ventil um diesen gleichen Wert geschlossen.
Dieser Wert muss im Bereich zwischen 0 und 127 Schritten liegen.
Schrittfrequenz
Die gewünschte Ventilantriebsgeschwindigkeit in Schritten pro Sekunde.
Dieser Wert muss im Bereich zwischen 20 und 500 Schritten/s liegen.
Haltestrom
Der Prozentwert des programmierten Maximalphasenstroms, der an jeder
Phase des Schrittmotorausgangs angelegt sein sollte, wenn es sich um
ein stationäres Ventil handelt. Bei Bedarf ermöglicht dieser Strom, dass
das Ventil seine zuletzt programmierte Position beibehält. Dieser Wert
muss im Bereich zwischen 0 und 70 % liegen und in Schritten von 10 %
angegeben werden.
© Danfoss | Climate Solutions | 2023.12
Langsames Blinken = OK
Rasches Blinken = Antwort vom
Gateway für die Dauer von 10 Minuten
nach der Netzwerkregistrierung
Dauernd EIN = Störung
Dauernd AUS = Störung
Externe Kommunikation
Kommunikation an AK-CM 102
Blinken = Aktiver Alarm/nicht quittiert
Dauernd EIN = Aktiver Alarm/quittiert
Netzwerkinstallation
Gra sches Display MMIGRS2
Über das Display ist der Zugri auf einen Großteil der Reglerfunktionen
möglich.
Um Zugri zu erhalten, das Display an den Regler anschließen
und die Adresse auf dem MMIGRS2 aktivieren. (Es muss keine separate
Spannungsversorgung angeschlossen werden.) Das Display wird über
das Kabel direkt vom Regler mit Spannung versorgt.
Einstellung:
1. Halten Sie die Tasten „x" und „Enter" fünf Sekunden lang gedrückt.
Das BIOS-Menü wird angezeigt.
2. Wählen Sie die Zeile „MCX-Auswahl" aus und betätigen
Sie die „Enter"-Taste.
3. Wählen Sie die Zeile „Man. Auswahl" aus und betätigen
Sie die „Enter"-Taste.
4. Die Adresse wird angezeigt. Prüfen Sie, ob „001" angezeigt wird.
Wenn ja, drücken Sie die „Enter"-Taste.
Die Daten werden dann vom Regler übermittelt.
(Wenn Sie sich mithilfe des Service-Tools angemeldet haben, ist am
MMIGRS2 keine Anmeldung mehr möglich und umgekehrt. Nur der erste
angemeldete Benutzer verfügt über die Zugri srechte der Bedienerebene.)
Übersteuerung bei Ventil Init
Der Betrag zum Übersteuern des Ventils unter die 0%-Position während
der Ventilinitialisierung, um zu gewährleisten, dass das Ventil vollständig
geschlossen ist. Dieser Wert muss im Bereich zwischen 0 und 31 % liegen.
Phasenstrom
Der Phasenstrom, der während der eigentlichen Ventilbewegung an jede
Phase des Schrittmotors angelegt wird, kann im Bereich von 0 bis 325 mA
eingestellt werden.
Der Wert des Phasenstroms wird in RMS angegeben. Beachten Sie,
dass einige Ventilhersteller im Datenblatt Spitzenströme verwenden
(multiplizieren Sie den Spitzenstrom mit dem Faktor 0,71, um ihn in den
RMS-Wert umzurechnen).
(Hinweis: Der tatsächliche Phasenstrom kann aufgrund der Au ösung des
Schrittmotortreibers höher sein.)
Sanfter Start nach Ventil Init
Bei eingeschaltetem Strom führt das Ventil eine Ventilinitialisierung
durch, d. h. das Ventil schließt mit „Max. Betriebsschritten" und mit
„Übersteuerung bei Ventil Init"-Schritten, um eine Nullpunkt-Kalibrierung
des Systems durchzuführen. Danach wird ein „Sanfter Start nach Ventil
Init" durchgeführt, um die Schließkraft auf dem Ventilsitz mit einigen
Ö nungsschritten gemäß „Hysterese" oder mit mindestens 20 Schritten zu
verringern.
Störungssichere Position
Für den störungssicheren Betrieb (z. B. bei Verlust der Kommunikation mit
dem Modul) wird die Standard-Ventilposition angegeben. Dieser Wert
muss im Bereich zwischen 0 und 100 % liegen.
Kv (nur Vrec)
Kv ist der maximale Volumenstrom des Ventils in m
des Ventils abgelesen werden kann.
Durch uss bei 50 % (nur Vrec)
Der relative Volumenstrom „Durch uss bei 50 %" muss aus der Kennlinie im
Ventildatenblatt abgelesen und im Ventilkon gurationsmenü eingegeben
werden.
Ein Beispiel für das Ablesen des Durch usses bei 50 % ist auf Seite 122
dargestellt.
3 /h, der im Datenblatt
