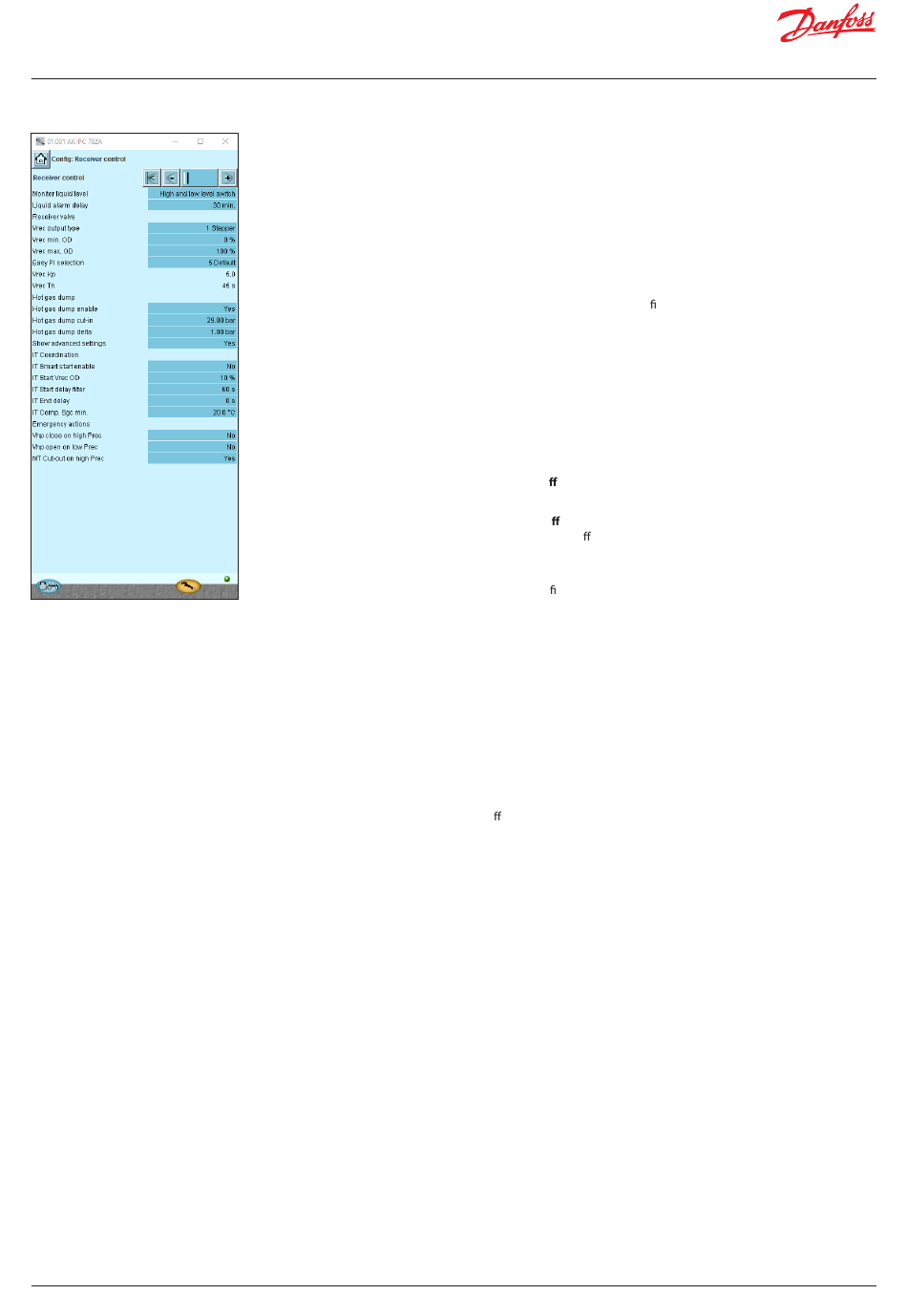

4. Sammlerregelung
Überwachg. Flüss. stand
Auswählen, wie der Flüssigkeitsstand überwacht werden soll:
• „Min. Niveauschalter"
• „Max. Niveauschalter"
• „Max. und Min. Niveauschalter"
Flüss. Alarmverzög.
Zeitverzögerung für den Alarm
Sammlerventil
Folgende Einstellungen sind spezi sch für das/die Vrec-Sammlerventil(e):
Vrec Ausgangstyp
Vrec-Ausgangstyp für das Gasbypassventil auswählen:
• „1 Schrittmotor" für ein einzelnes Schrittmotorsignal über AK-XM
208C
• „2 Schrittmotor (synchron)" für zwei gleichzeitig geschaltete
Schrittmotoren
• „2 Schrittmotor (sequenziell)" für zwei nacheinander geschaltete
Schrittmotoren
• „Spannung (AO)" für ein Spannungssignal
Vrec min. Ö . grad
Begrenzung des Schließgrads des Vrec-Ventils.
Vrec max. Ö . grad
Begrenzung des Ö nungsgrads des Vrec-Ventils.
Einfache PI Auswahl
Gruppeneinstellung für Regelungsparameter: Kp, Tn. Bei der Einstellung
„Benutzerde niert" können die Regelungsparameter feinjustiert
werden:
Vrec Kp
Verstärkungsfaktor zur PI-Regelung
Vrec Tn
Integrationszeit zur PI-Regelung
HG-Mitteldruckanh. aktivieren
Auswählen, ob Heißgas zugeführt werden soll, wenn der Sammlerdruck zu
stark absinkt.
HG-Mitteldruckanh. Zuschaltung
Sammlerdruck, bei dem Heißgas zugeführt wird.
HG-Mitteldruckanh. Delta
Di erenz, bei der das Heißgas wieder abgestellt wird.
