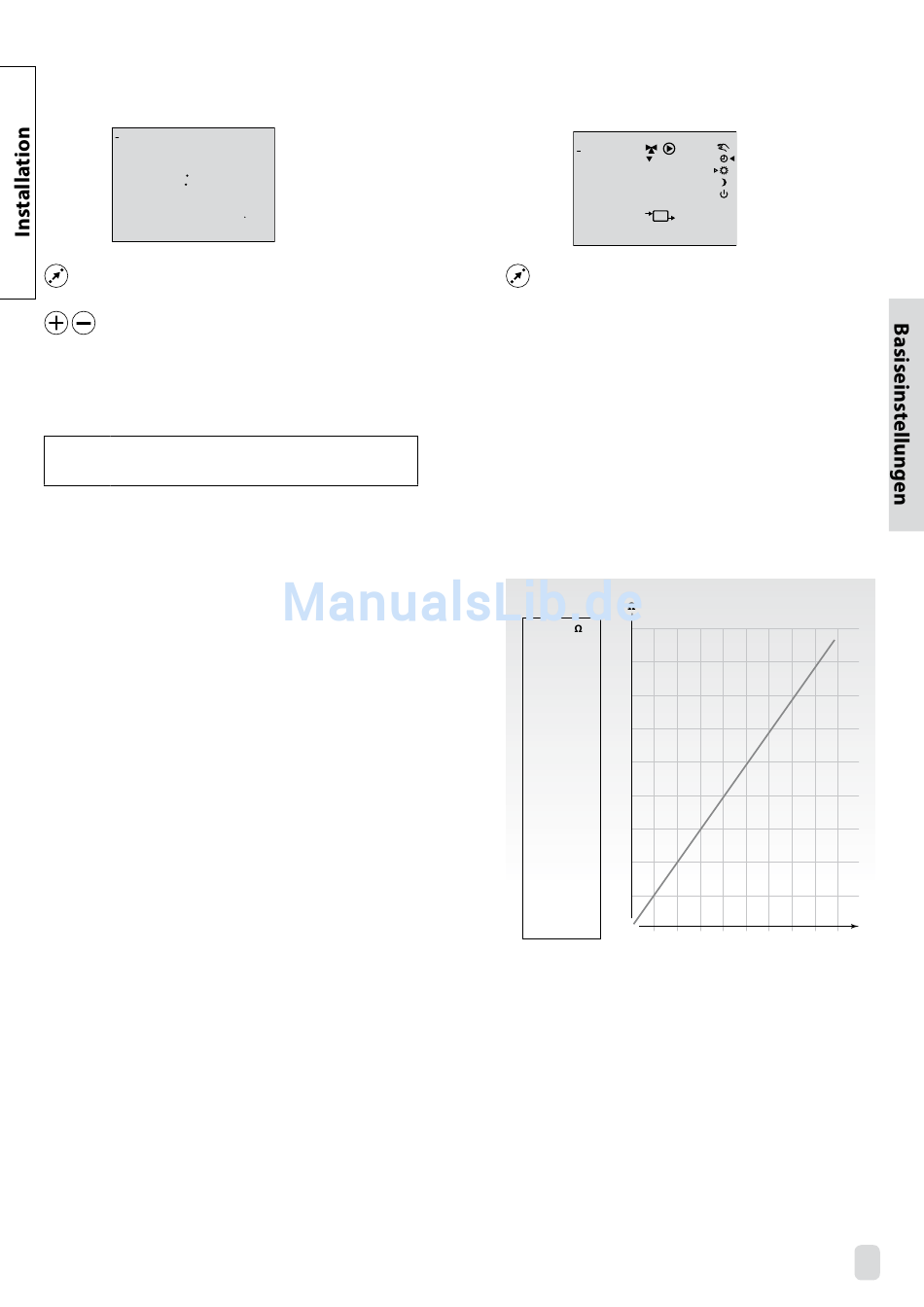

Einstellungen von Uhrzeit und
Datum - Zeile A
Aktuelle Uhrzeit
A
1 0 3 5
1 0 7
Jahr
Mit der Shift-Taste können Sie Stunde, Minute,
Jahr, Monat oder Tag wählen.
Stellen Sie Uhrzeit und Datum ein.
Nach einem Stromausfall, der länger als 12 Stunden dauert,
müssen Uhrzeit und Datum erneut eingestellt werden. Alle
anderen Einstellungen bleiben so gespeichert, wie Sie sie
programmiert haben.
Einstellungen der Zeitprogramme:
Beachten Sie bitte Sektion 4 im Teil Bedienung.
0 2 2 2
Monat, Tag
Temperaturen und
Systeminformationen - Zeile B
Pumpen- und Ventilstatus
2
1
B
ON
Tauscher-
ladetemp.
56
(S3)
Drücken Sie die "Shift"-Taste, um die
berechneten Einstellungswerte für Vorlauf- und
Rücklauftemperaturen (Sollwerte) abzulesen.
Die Laufrichtung des Ventilantriebs ist mit Pfeilen unter dem
Ventilsymbol angegeben. Wenn die Umwälzpumpe arbeitet,
steht unter dem Pumpensymbol ON.
Sollte der Fühler nicht montiert oder seine Verbindung
unterbrochen sein, zeigt das Display „--".
Hat der Fühler einen Kurzschluss, zeigt das Display „---".
Im Zweifelsfall nehmen Sie den Regler heraus und prüfen den
Widerstand zwischen den betroffenen Klemmen.
Verhältnis zwischen Temperatur und Widerstand
°C
1600
-50 805
1500
-40 845
-30 883
-20 922
1400
-10 961
0 1000
1300
10 1039
20 1078
30 1117
1200
40 1155
50 1194
1100
60 1232
70 1271
1000
80 1309
90 1347
100 1385
900
110 1423
120 1462
800
130 1501
140 1539
150 1578
-50 -25
18
Rücklauftemp.
3 0
(S4)
°C
0 25 50 75 100 125 150
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
