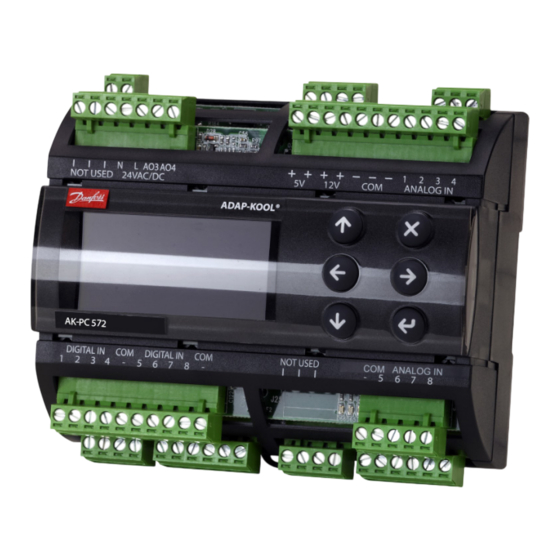

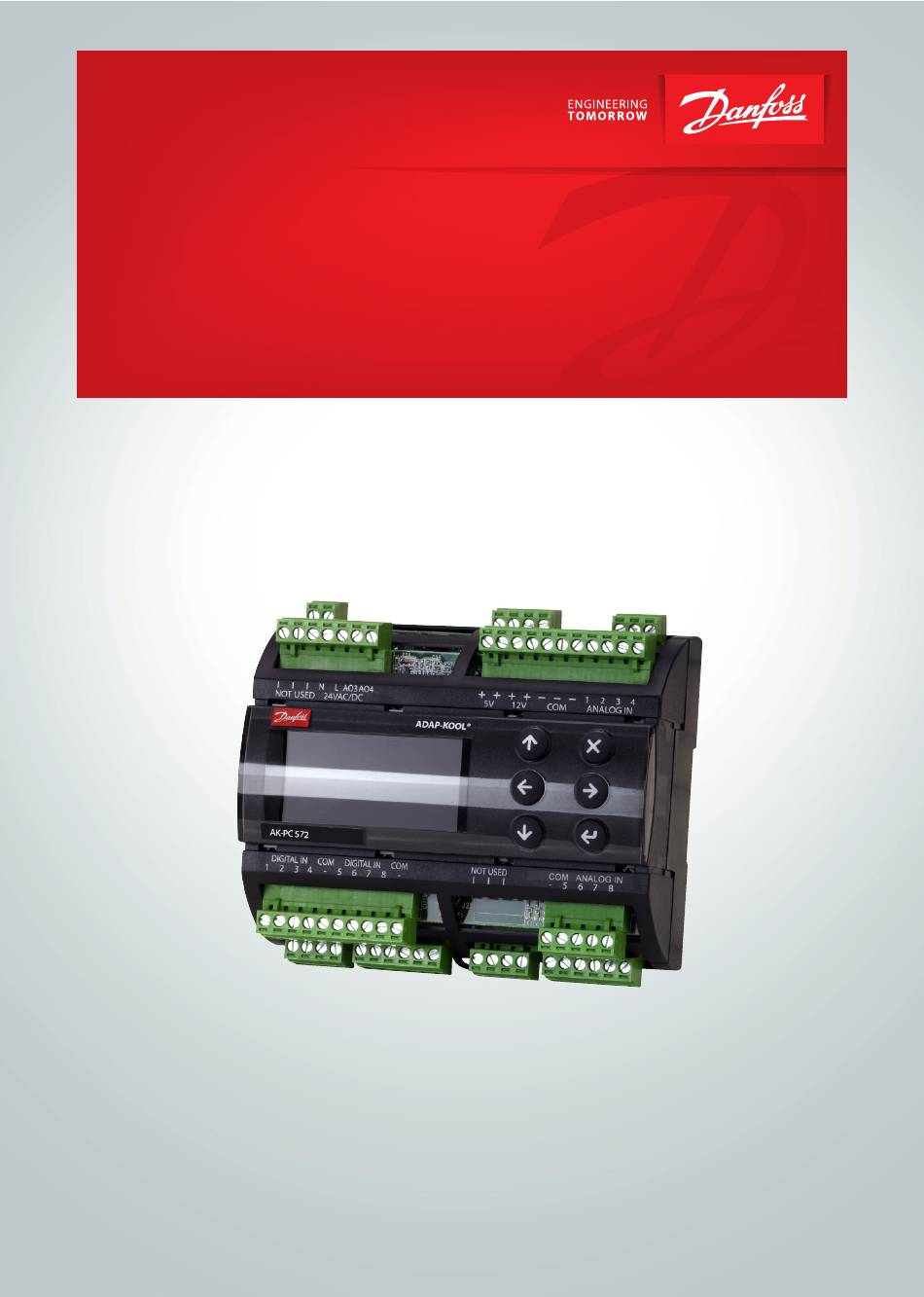

- Seite 1 Benutzerhandbuch Verbundregler für CO2 MiniPack AK-PC 572 ADAP-KOOL® Refrigeration Control System www.danfoss.com...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Inhalt Einführung ......................................3 Verbund ........................................4 Gaskühler ......................................5 Sammlerdruckregelung ..................................6 Zusatzfunktionen (AUX) und Begrenzungen ..........................7 Sicherheitsfunktionen ..................................8 Display-Übersicht ....................................9 7.1 Betreiber-Übersicht .................................9 7.2 Konfigurationsübersicht ..............................10 Menü ........................................11 Alarmliste ......................................22 10. Wichtig ....................................... 24 11. -
Seite 3: Einführung
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 1. Einführung Anwendung Als Mindestanforderung kann die Regelung eines Der Regler dient zur Regelung von Verdichtern Verflüssigungssatzes mit einem Verdichter, einem und Gaskühlern in kleinen CO2 -Kälteanwendungen. Gaskühler und einem Sammler erfolgen. -
Seite 4: Verbund
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 2. Verbund Verdichtertypen: Folgende Verdichtertypen können zur Regelung eingesetzt werden: • Einstufiger Verdichter • Verdichter mit variabler Drehzahl + Einstufiger Verdichter • Verdichter Bitzer CRII mit zwei Leistungsstufen (4-Zylinder). Nur NK. NEUTRAL-... -
Seite 5: Gaskühler
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Flüssigkeitsnacheinspritzung in die NK-Saugleitung Enthitzer (DE-SH) Diese Funktion steht nur dann zur Verfügung, wenn Diese Funktion steht nur dann zur Verfügung, wenn ein DO-Ausgang vorhanden ist. In folgenden Fällen ein DO-Ausgang vorhanden ist. Diese Funktion aktiviert wird die Flüssigkeitsnacheinspritzung geöffnet:... -
Seite 6: Sammlerdruckregelung
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Wärmerückgewinnung (WRG) Die Funktion kann über einen Digitaleingang aktiviert werden. Sobald das Signal eingeht, wird der Sollwert für den Gaskühlerdruck auf den eingestellten Wert angehoben. Ist der Druck der Wärmerückgewinnung erreicht, verschwindet Sollwert „Pgc“... -
Seite 7: Zusatzfunktionen (Aux) Und Begrenzungen
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 5. Zusatzfunktionen (AUX) und Begrenzungen AUX1-DI und -DO Übersicht Bei dieser Funktion wird ein Ein- und Ausgang mit einem Anschluss „572“ „572“ „572“ NK-Verdichter 3 geteilt. AUX1 ist nur bei Regelung mit einem oder zwei Verdichtern 1. -
Seite 8: Sicherheitsfunktionen
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 6. Sicherheitsfunktionen Regelungsoptimierung Fühlerfehler Der Regler erfasst kontinuierlich die verschiedenen Drücke Fällt bei einem der angeschlossenen Temperaturfühler oder in der Anlage. Druckmessumformer das Signal aus, wird Alarm gegeben. Die Drücke werden automatisch auf den energieoptimalen •... -
Seite 9: Display-Übersicht
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 7. Display-Übersicht 7.1 Betreiber-Übersicht Die Bilddarstellungen auf den Benutzeroberflächen ändern sich täglich je nach der jeweiligen Einstellung. Es werden die aktiven Regelvorgänge gezeigt. Klicken Sie auf den „Pfeil nach rechts“, um z. B. die folgenden Bilder aufzurufen:... -
Seite 10: Konfigurationsübersicht
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 7.2 Konfigurationsübersicht Es gibt zwei Möglichkeiten, den Regler einzurichten. Wählen Sie die für Sie einfachste aus: entweder den Assistenten oder die Einstellung unter „alle Parameter“. Startbildschirm nach Lieferung Funktionsprinzipien 1. Position mithilfe der Pfeiltasten wählen. -
Seite 11: Reglereinstellungen
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 8. Menü SW: 1.0x Start/Stopp Hauptschalter Hauptschalter Ein/Aus Hier wird die Regelung gestartet und gestoppt. Die Konfigurationseinstellungen erfordern, dass die Regelung gestoppt ist. Wenn nach dem Starten der Regelung versucht wird, eine Konfigurationseinstellung einzugeben, fragt der Regler, ob die Regelung gestoppt werden soll. - Seite 12 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Pump-down-Funktion Pump-down Ja/Nein Um häufiges Starten/Stoppen des Verdichters bei geringer Last zu vermeiden, kann eine Werks.: Nein Pump-down-Funktion eingestellt werden, bei der der letzte Verdichter nur dann abschaltet, wenn der Saugdruck auf den Grenzwert „Ps“ des Pump-downs abfällt.
- Seite 13 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Verdichterstatus Verdichterstatus Verdi. 1 Status Hier wird der Betriebsstatus von Verdichter 1 angezeigt. Folgende Angaben können angezeigt werden: Alarm – Alarmsituation Hauptschalter aus – Verdichter abgeschaltet Manuelle Regelung – Verdichter wird am Sicherheitseingang abgeschaltet (DI-Sicherheitseingang) Hohe Sd-Temp. – Wegen hoher Sd-Temperatur gestoppt Bereit –...
- Seite 14 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Alarm 1 Alarmcodes mit höchster Priorität. Kurzbeschreibung des aktiven Alarms. Alarmbeschreibung: 0: Kein Alarm, 1: 1100 Serielle Zeitüberschreitung, 3: 3001 SST niedrig SDT niedrig, 4: 3002 SST niedrig, 5: 3003 SST niedrig SDT hoch, 6: 3004 SDT hoch, 7: 3005 SST hoch SDT hoch, 8: 3006 SST hoch, 9: 3007 SST hoch SDT niedrig, 10: 3008 SDT niedrig, 11: 3010 Startzeitüberschreitung,...
- Seite 15 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Vhp ÖG Hier wird der Öffnungsgrad (ÖG) des Hochdruckventils (Vhp) angezeigt Hier wird die verbundene Leistung in % der Gesamtleistung angezeigt Lüfterlaufleistung Hier wird die errechnete Leistung in % der Gesamtleistung angezeigt Gewünschte...
- Seite 16 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Sollwert Sollwert einstellen, auf den der Regler umschaltet, wenn eine Wärmerückgewinnung Min.: 70 bar Wärmerückgewinnung gewünscht wird. Max.: 100 bar Werks.: 80 bar Lüfterkonfiguration Konfiguration der Lüfter EC Start Reglerleistung konfigurieren, bei der die Lüfter anlaufen.
-
Seite 17: Ölregelung
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Ölregelung Begrenzung DO-Bedarf Das Ölmanagement ist nur dann möglich, wenn die Halbleiterausgänge (DO5 und DO6) frei sind. Wenn die Regelung mit dem Verdichtertyp Bitzer CRII erfolgt, werden die beiden Ausgänge vom Verdichter verwendet und das Ölmanagement kann nicht durchgeführt werden. - Seite 18 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 DI AUX3 Wird für die Wärmerückgewinnung kein Signal „HR req“ gewünscht, steht der Eingang DI-Bedarf „DI am Empfängermodul“ zur Verfügung. Der Eingang kann dann für eine optionale Funktion verwendet werden. Sie können zwischen den Funktionen „Lüfterfehler“ oder „Alarm“ wählen.
- Seite 19 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Serieller Modus Der Wert darf nicht geändert werden Werks.: 8E1 NK Verdi. 1 NK MODBUS-Adresse für Bitzer IQ CM-RC-01 Drehzahlverdichter Min.: 0 MODBUS-Adresse Max.: 120 Werks.: 10 TK Verdi. 1 TK MODBUS-ADRESSE für Bitzer IQ CM-RC-01 Drehzahlverdichter Min.: 0...
-
Seite 20: Schrittmotorausgänge
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Analoger Eingang (AI) Analoge Eingänge Drucksignal: Die Ausgänge sind mit folgenden Funktionen belegt: Ratiometrisch 1: Druckmessumformer Ps NK 2: Druckmessumformer Ps TK Temperatur- 3: Druckmessumformer Pgc signal: 4: Druckmessumformer Prec Pt 1000 Ohm 5: Temperaturfühler Ss NK... - Seite 21 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Expansionsmodule Manuelle Regelung eines Anschlusses im Hochdruck- und im Empfängermodul. Bei normaler Regelung ist die Funktion des Ausgangs auf „Auto“. Bei einer Übersteuerung muss zuerst die Funktion auf „Manuell“ geändert werden. Anschließend kann die Funktion auf den gewünschten Wert eingestellt werden.
-
Seite 22: Alarmliste
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 9. Alarmliste Alarmtext Ursache Prioritätseinstellung Standardwert Allgemeine Alarme Standby-Modus Alarm, wenn die Regelung durch internen oder externen Hauptschalter abgeschaltet wird Standby-Modus Normal (Hauptschalter AUS) (Eingang DI „Hauptschalter“) Ps NK Fühlerfehler Druckmessumformersignal von „Ps NK“ Fehler Ps TK Fühlerfehler... - Seite 23 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 HD manuelle Regelung Alarm, wenn manuelle Leistung Hochdruckventil (Vhp) auf manuellen Modus eingestellt ist Ausgang im Modus MAN Normal Sammler manuelle Regelung Alarm, wenn manuelle Leistung Sammlerventil (Vrec) auf manuellen Modus eingestellt ist...
-
Seite 24: Wichtig
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 10. Wichtig Um die Adressen der beiden Ventilmodule zu überprüfen, wie folgt vorgehen: Nachfolgende Informationen lesen, bevor der Regler Alle Module an die Spannungsversorgung anschließen. und die zwei Ventilmodule an die Spannungsversorgung Dann sofort die Tasten „X“... - Seite 25 Die Kommunikation zu den Modulen Bitzer IQ erfolgt über das Hochdruckerweiterungsmodul über CAN und angeschlossen werden. die MODBUS-Schnittstelle. Die angeschlossenen Module Bitzer IQ werden gescannt, sobald der AK-PC 572 hochfährt CM-RC-01 oder der Hauptschalter seinen Zustand geändert hat. 120 Ω...
-
Seite 26: Anschlüsse
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 11. Anschlüsse 26 | BC295045159059de-000301 © Danfoss | DCS (vt) | 2021.04... - Seite 27 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 © Danfoss | DCS (vt) | 2021.04 BC295045159059de-000301 | 27...
- Seite 28 Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 HAUPTMODUL HOCHDRUCKMODUL AO – Analoger Ausgang, 3 Stück AO1, AO3, AO4 Versorgungsspannung zum Hochdruckmodul Müssen verwendet werden, wenn Frequenzumrichter Die Versorgungsspannung kann vom Hauptmodul oder EC-Motoren eingesetzt werden. genommen werden. Schließen Sie 24 V an N und L (separate Versorgungsspannung) an.
-
Seite 29: Externes Display
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 Externes Display Erweiterungsmodule R = 1200 Ω R = 1200Ω MODBUS Master L H L→H H - R H - R 0 V/geöffnet 5 V RS-485 ANALOG-/DIGITALEINGANG CAN-RJ RS-485 ANALOG-/DIGITALEINGANG CAN-RJ R120 Brücke – CAN H... -
Seite 30: Daten
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 12. Daten Bei der Installation zu beachten: 24 V AC +/-15 %, 50/60 Hz, 17 VA Spannungsversorgung Unbeabsichtigte Beschädigungen, eine unsachgemäße 24 V DC (20-60 V), 17 V A Installation und/oder ungünstige Bedingungen vor Ort Druckmessung: können zu Fehlfunktionen der Regelung und schließlich 10-90 % ratiometrisch... -
Seite 31: Bestellung
Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572 14. Bestellung Funktion Betrieb Spannungsversorgung Bestell-Nr. Mit Tasten 080G0320 AK-PC 572 Leistungsregler/Verbundregler 24 V und Display Über AK-PC 080G0325 EKE 1P Erweiterungsmodul Schrittmotorventil 24 V oder MMIGRS2 EKE 2U Reservestrommodul 24 V 080G5555 Mit Tasten... - Seite 32 © Danfoss | DCS (vt) | 2021.04 BC295045159059de-000301 | 32...
