Benutzerhandbuch | Verbundregler, Typ AK-PC 782A
Variable Integrationszeit
Es gibt zwei Parameter, um Tn variabel einzustellen. Je weiter der Druck
vom Referenzwert abweicht, desto schneller kann die Regelung erfolgen.
Die Einstellung A+ senkt Tn, wenn der Druck oberhalb des Referenzwerts
liegt. Die Einstellung A- senkt Tn, wenn der Druck unterhalb des
Referenzwerts liegt.

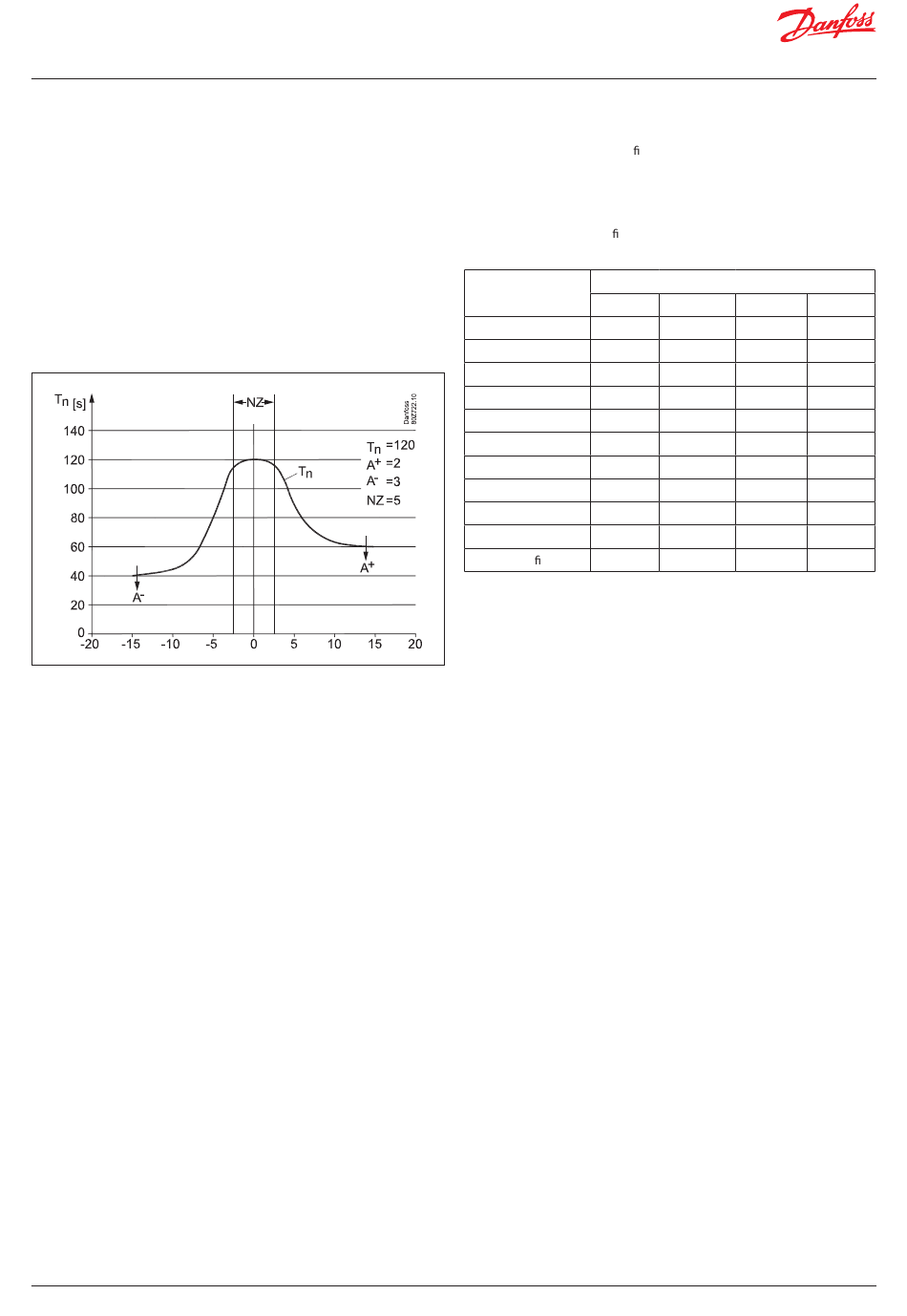

Im unteren Diagramm wurde Tn auf 120 s eingestellt. Wenn der Druck
oberhalb des Referenzwerts liegt, wird Tn auf 60 s gesenkt und wenn
der Druck unterhalb des Referenzwerts liegt, wird Tn auf auf 40 s gesenkt.
Oberhalb des Referenzwerts: Tn auf den Wert einstellen, der sich aus
Tn geteilt durch A+ ergibt.
Unterhalb des Referenzwerts: Tn auf den Wert einstellen, der sich aus
Tn geteilt durch A- ergibt.
Der Regler berechnet die Kurve, sodass die Regelung gleichmäßig erfolgt.
88 | BC245386497365de-001001
Regelungsparameter
Zur einfacheren Inbetriebnahme der Anlage wurden die Regelungs-
parameter in Gruppen von häu g verwendeten Werten eingeteilt,
die sogenannten „einfachen Einstellungen". Verwenden Sie diese
Gruppen, um die für eine Anlage mit langsamer oder schneller Reaktion
geeigneten Einstellungen auszuwählen. Die Werkseinstellung beträgt 5.
Wenn Sie eine Feinabstimmung der Regelung durchführen möchten,
wählen Sie die „benutzerde nierten" Einstellungen aus. Alle Parameter
können dann frei eingestellt werden.
Einfache
Einstellung
Kp
1 = Äußerst langsam 1,0
2 1,3
3 = Eher langsam 1,7
4 2,1
5 = Standard 2,8
6 3,6
7 = Eher schnell 4,6
8 5,9
9 7,7
10= Äußerst schnell 9,9
Benutzerde niert 1,0–10,0
Regelungsparameter
Tn A+
200 3,5
185 3,5
170 3,5
155 3,5
140 3,5
125 3,5
110 3,5
95 3,5
80 3,5
65 3,5
10–900 1,0–10,0
© Danfoss | Climate Solutions | 2023.12
A-
5,0
4,8
4,7
4,6
4,4
4,2
4,1
4,0
3,8
3,5
1,0–10,0
