Benutzerhandbuch | Verbundregler, Typ AK-PC 782A
1.
Einführung

1.1 Anwendung

AK-PC 782A sind komplette Regeleinheiten zur Leistungsregelung
von Verdichtern und Ver üssigern in transkritischen
CO -Boosteranlagen mit parallel geschalteten Verdichtern.
2
Der Regler übernimmt zusätzlich das Ölmanagement,
die Wärmerückgewinnung und die CO
Die Regler können zusätzlich zur Leistungsregelung anderen
Reglern über Betriebszustände Signal geben, z. B.
Zwangsschließung von Expansionsventilen, Alarmsignale
und Alarmmitteilungen.
Hauptfunktion des Reglers ist es, Verdichter und Ver üssiger so
zu steuern, dass sie ständig unter den energiemäßig optimalen
Druckbedingungen arbeiten. Sowohl der Saugdruck als auch der
Ver üssigungsdruck werden von Druckmessumformern gesteuert,
die Spannungssignale abgeben.
Die Leistungsregelung muss durch Saugdruck P0 erfolgen.
(Das P0-Signal für den parallelen Verdichter wird vom
Druckmessumformer am Sammler geliefert.)
Zu den verschiedenen Funktionen zählen u. a.:
• Leistungsregelung von bis zu 10 Verdichtern bei NK und 8 bei PV
• Leistungsregelung von bis zu 4 Verdichtern auf LT
• Bis zu drei Entlastungsvorrichtungen pro Verdichter
• Regelung von Ölabscheider und Ölsammler
• Drehzahlregelung von ein oder zwei Verdichtern in jeder Gruppe
• Bis zu 6 Sicherheitseingänge pro Verdichter
• Möglichkeit zur Leistungsbegrenzung, um Verbrauchsspitzen
zu minimieren
• Wenn der Verdichter nicht startet, können an andere
Regler entsprechende Signale übermittelt werden, um die
elektronischen Expansionsventile zu schließen
• Regelung der Flüssigkeitseinspritzung in die Saugleitung
• Sicherheitsüberwachung von Hochdruck / Niederdruck /
Druckrohrtemperatur
• Leistungsregelung von bis zu 8 Lüftern
• Fließender Sollwert gemäß Außentemperatur
• Wärmerückgewinnungsfunktion
• CO -Gaskühlerregelung und Sammlerregelung
2
• Ejektorregelung: HP, LE (Flüssigkeit)
• Sicherheitsüberwachung von Lüftern
• Der Zustand der Aus- und Eingänge wird mittels Leuchtdioden
an der Apparatfront angezeigt.
• Alarmsignale lassen sich über Datenkommunikation generieren.
• Alarme kommen mit Text zur Anzeige, was die Alarmursache
eindeutig erkennbar macht.
• Dazu kommen einige ganz separate Funktionen, die von der
Regelung völlig unabhängig sind – u. a. Alarm-, Thermostat-,
Druckschalter- und PI-Regelungsfunktionen.
© Danfoss | Climate Solutions | 2023.12
-Gasdruckregelung.
2

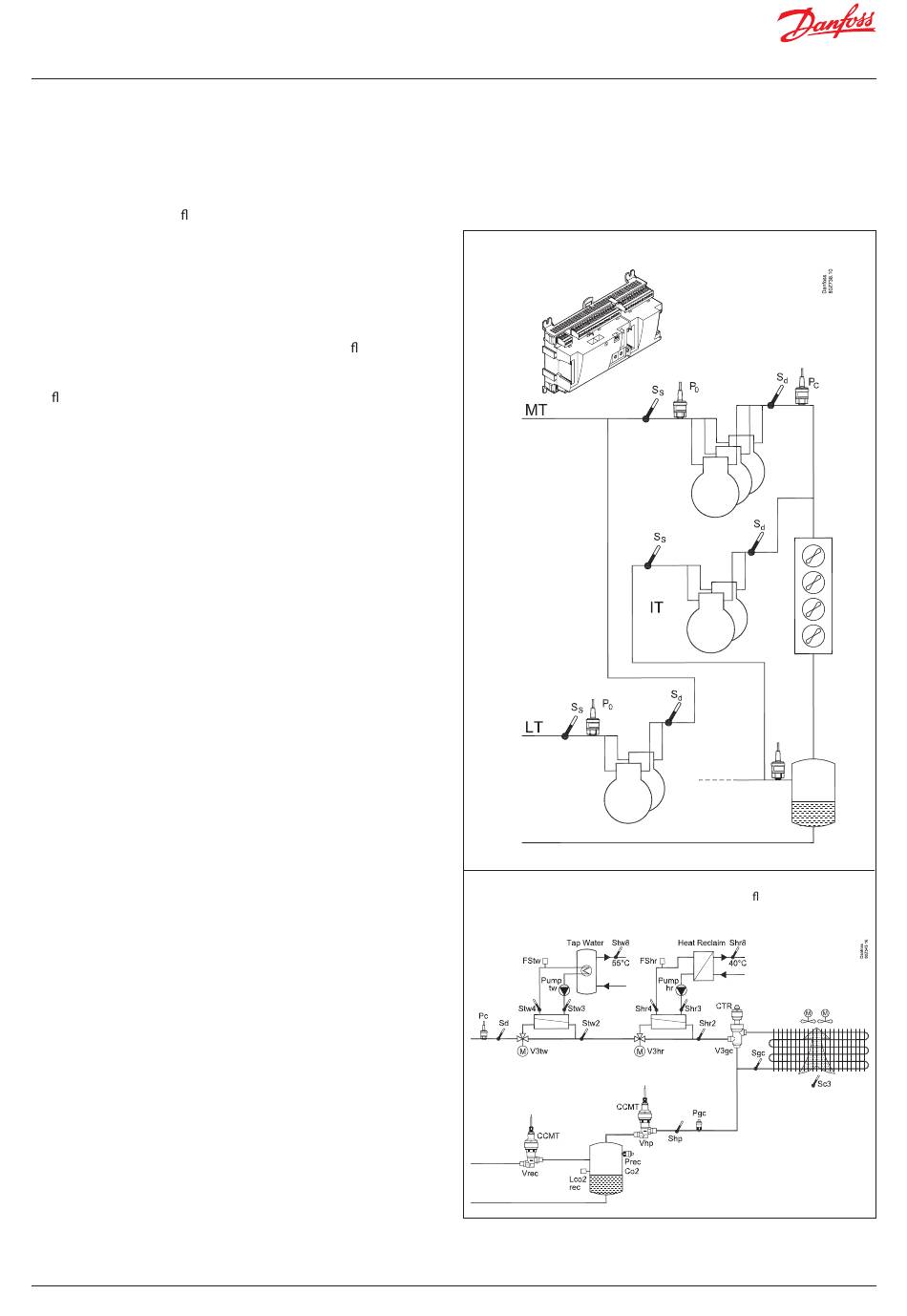

Beispiele
Herkömmliche Leistungsregelung
Wärmerückgewinnungsfunktion, Regelung des Ver üssigungsdrucks
und Behälterdrucks
SW = 3.8x
P
rec
