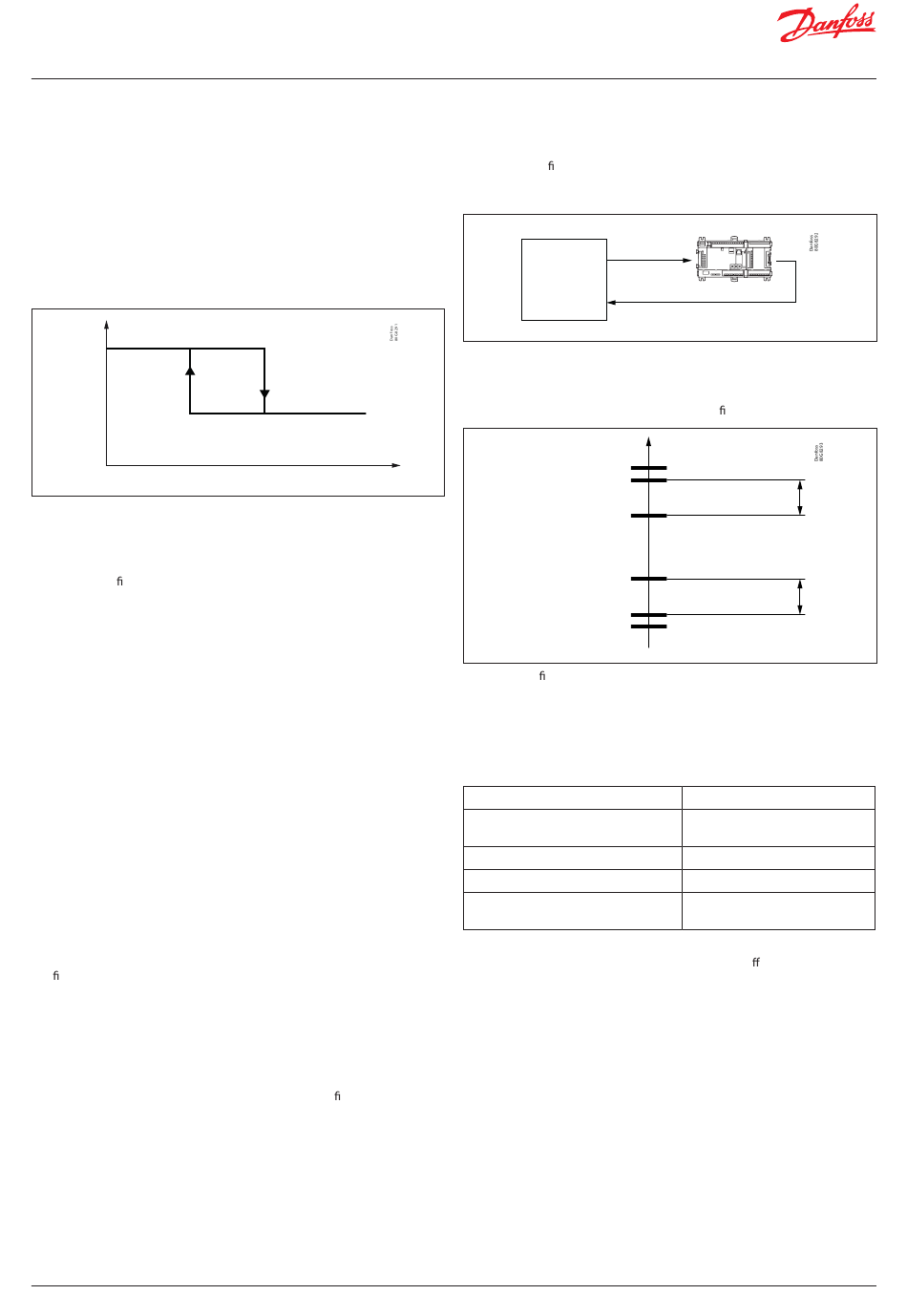

Heißgas-Mitteldruckanhebung
Bei tiefen Außentemperaturen besteht die Gefahr, dass sich der Druck
des Sammlers systembedingt zu stark dem NK-Kreislauf nähert. Der
Unterschied in den Verdampfern reicht dann möglicherweise nicht aus,
um zu kühlen.
Um zu verhindern, dass ein solcher Zustand erreicht wird, kann ein
Ventil für die Heißgas-Mitteldruckanhebung installiert werden, das die
Druckleitung der Verdichter mit dem Sammler verbindet. Um den Druck im
Sammler schnell wiederherzustellen, schaltet der Regler das Heißgas zum
Sammler ein, wenn der Druck unter den Zuschaltwert fällt. Das Heißgas
wird wieder abgestellt, wenn der Druck den Abschaltwert überschreitet.
HGD-
EIN
Zustand
Zuschaltung
PV-Verdichtergruppe (Parallelverdichter)
Die Parallelverdichtung (Zwischentemperatur, „PV") wird durch den
PV-Verbund geregelt, die der von der Sammlerregelung kommende
Anforderung folgt.
Weitere Details nden Sie im Abschnitt „Parallelverdichtung".
Notbetrieb
Bei einem Fehler des Sammlerdruckfühlers koordiniert die
Sammlerdruckregelung die Stellantriebe wie folgt:
• Vrec ist auf Notfall-ÖG eingestellt, der proportional zum Sgc-Fühler die
eingeschaltete NK-Verdichterleistung bestimmt.
• PV ist auf Notbetrieb eingestellt, die proportional zur eingeschalteten
NK-Verdichterleistung basiert.
• Die Heißgas-Mitteldruckanhebung ist geschlossen.
Unter normalen Betriebsbedingungen speichert der Regler die
durchschnittliche Stellantriebsposition für Vrec (letzte 24 h) und IT (letzte
1 h) unter Berücksichtigung der aktuellen Betriebsbedingungen der
Anlage.
Der Durchschnitt für Vrec wird nur unter Berücksichtigung der Zeiträume
berechnet, in denen Vrec den Sammlersollwert regelt (d. h. es ist der
primäre Stellantrieb).
Klimatechnik
Mit dem Parameter „AK Support" kann der Betrieb mit Klimaanlage
aktiviert werden. Wenn die Funktion aktiviert ist, sind das Eingangssignal
„AC Anforderg" und das Ausgangssignal „AC Freigabe" in der E/A-
Kon guration verfügbar.
Wenn ein Signal von einem externen Regler am Eingang „AC Anforderg"
empfangen wird, gibt der Regler den Klimabetrieb frei, wenn die aktuellen
Bedingungen dies zulassen.
„AC Status" gibt Auskunft über die AC-Freigabe bzw. den Grund der
Nichtfreigabe:
• Fehler Prec-Fühler: Fehler Sammlerdruckfühler
• Min Prec: Prec unter „AC Frostschutz" (2 °C, nicht kon gurierbar)
• Max Prec: Prec über „AC Sperre" (siehe Details unter
„Sicherheitsmaßnahmen")
• Max Ps-NK: PsNK über „To max Alarm" für NK
• PV nicht verfügbar: PV-Verbund ist in einer Anlage mit
Parallelverdichtung nicht verfügbar (Verdichter im Alarmzustand)
• Timer: Klimatechnik nicht freigegeben, warten auf Ablauf des Timers
• Nicht angefordert: Keine Klimabetrieb-Anforderung
• Aktiv: Klimabetrieb wird freigegeben
© Danfoss | Climate Solutions | 2023.12
AUS
Abschaltung Prec
Es ist möglich, Grenzwerte für den Prec-Sollwert einzustellen, der
verwendet wird, wenn der Klimabetrieb freigegeben wird (Parameter
„AC Prec Grenzen"): Der Sollwert für den Sammlerdruck wird innerhalb
der benutzerde nierten Grenzwerte gehalten („AC Prec min/max SW").
Wenn das Signal wieder ausgeschaltet wird, erfolgt keine Beschränkung
der Sammlersollwerte.
Externer
AK Anforderung
AK-Regler
5.7.7 Sicherheitsmaßnahmen
Bei hohem oder niedrigem Sammlerdruck können Sicherheitsmaßnahmen
innerhalb von zwei Proportionalbereichen kon guriert werden.
Prec max Pband Hi
Prec max Pband Lo
Prec min Pband Hi
Prec min Pband Lo
Nachstehend nden Sie eine Beschreibung der Maßnahmen.
Maßnahmen bei hohem Sammlerdruck
Die Vermeidung eines hohen Sammlerdrucks ist wichtig für die Sicherheit
des Systems, doch wird durch drastische Maßnahmen die Funktionalität
anderer Teilsysteme beeinträchtigt. Daher bietet das AK-PC 782A
verschiedene Optionen:
Sperre des Klimabetriebs
Begrenzung der
Wärmerückgewinnung
Steigende Lüfterleistung
Abnehmende NK-Leistung
Abnehmende Ejektor- und
Vhp-Leistung
Maßnahmen bei hohem Sammlerdruck werden ergri en, wenn die Prec-
Messung zwischen Prec max PbandMin und Prec max PbandMax liegt.
Dieser Bereich wird als „Prec max Pband" bezeichnet.
AC Sperre
Sobald der Sammlerdruck in dem P-Band liegt, wird der Klimabetrieb
deaktiviert. Nach der Deaktivierung bleibt er für eine voreingestellte
Zeit ausgeschaltet.
Begrenzung der Wärmerückgewinnung
Wenn Prec im max. P-Bandbereich liegt, wird der Sgc-Sollwert aufgrund
der Wärmerückgewinnungsanforderung nicht erhöht.
Reduzierung der NK-Leistung (optional):
Sie ist aktiv, wenn eine NK-Abschaltung bei hohem Prec-Wert aktiviert ist.
Wenn der Sammlerdruck 75 % des max. P-Bands erreicht, schaltet der
NK alle 30 Sekunden 25 % der aktuellen Betriebsleistung ab. Es gibt
eine Verzögerung, bevor die Leistung wieder erhöht werden kann.
DI DO
AK Freigabe
Prec max
Prec max Pband
Prec min Pband
Prec min
immer aktiv
immer aktiv
immer aktiv
optional, standardmäßig ein
optional, standardmäßig aus
