Benutzerhandbuch | Verbundregler, Typ AK-PC 782A

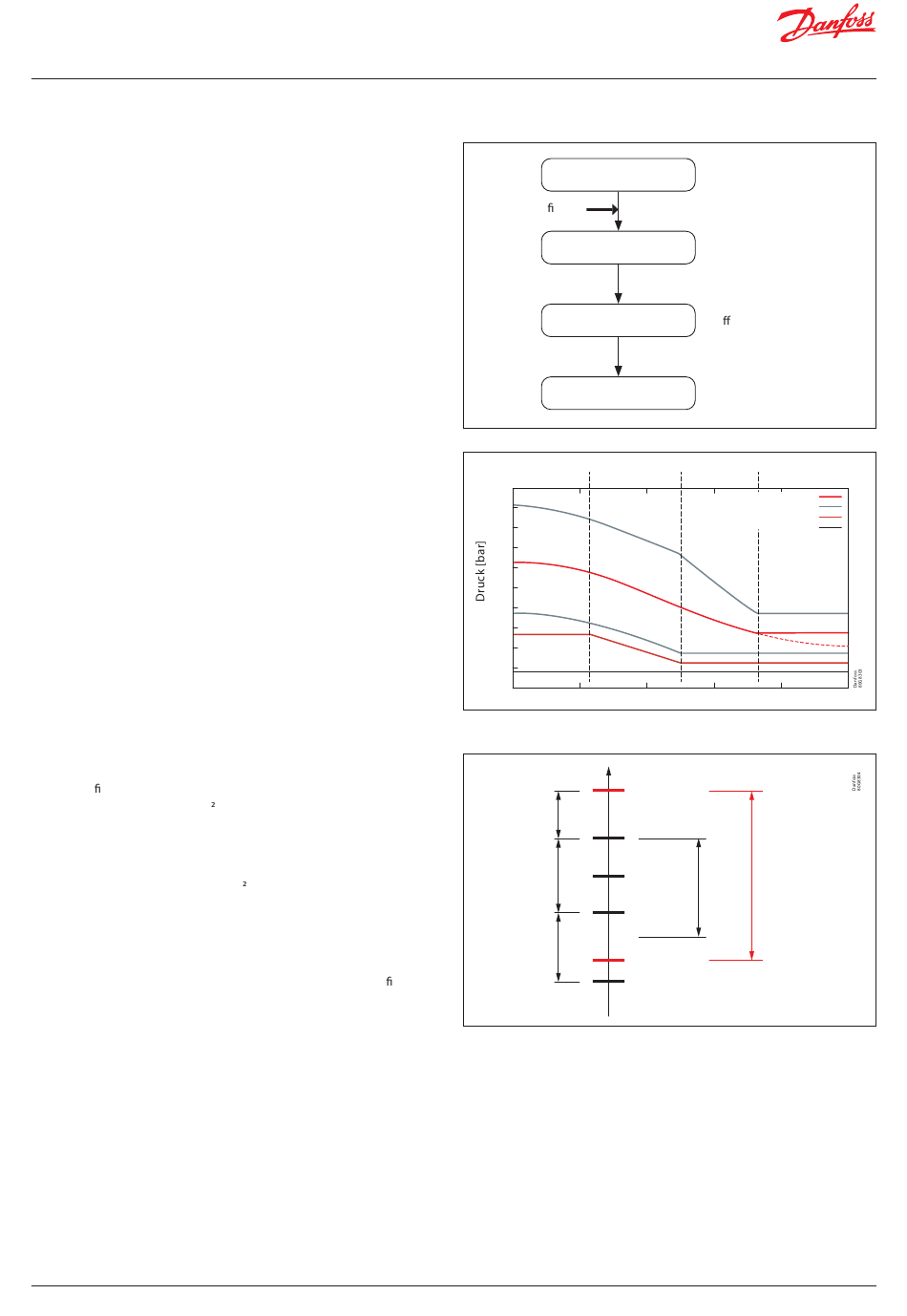

Unterstütztes Sollwert-Management
Im freigegebenen Modus sorgt das Sollwert-Management dafür, dass sich
die Sollwerte an variable Sollwerte anpassen, um zu erreichen, dass sie
in der richtigen Reihenfolge und mit minimalen Abständen zueinander
bleiben.
Beispiel:
1. Der NK-Sollwert fällt ab, z. B. aufgrund der Ps-Optimierung oder des
externen Verschiebungen. Bisher gab es keine Maßnahmen durch das
Sollwert-Management.
2. Die Neutralzone nähert sich dem Pump-down-Grenzwert. Um die
korrekte Reihenfolge sicherzustellen, wird der Pump-down-Grenzwert
nach unten gesenkt (min. ½ bar unter der Neutralzone).
3. Der Pump-down-Grenzwert kann aufgrund des PsMin-Grenzwerts (min.
½ bar) nicht noch weiter abgesenkt werden. Nun wird die Neutralzone
abgesenkt, um sie über dem Pump-down-Grenzwert zu halten.
4. Die Neutralzone beträgt jetzt nur noch 3 K und wird nicht weiter
reduziert. Für den NK-Sollwert gibt es nun keine Möglichkeit mehr,
weiter abgesenkt zu werden.
Anwendungsbereich der Verbunde
Benutzerde nierte Alarmgrenzen werden nur verschoben, um sie in die
physikalischen Grenzen einer CO -Anlage einzugrenzen:
• Über 66 bar (ca. 27 °C) werden Flüssigkeit und Dampf in der Dichte
einander so ähnlich, dass die Trennung im Sammler nicht mehr
ordnungsgemäß funktioniert. Selbst der Grenzwert „Ps, max" muss
unter diesem Wert liegen.
• Unter 4,2 bar (bei -56 °C) gefriert CO . Der Grenzwert „Ps, min" muss
über 6 bar (ca. -53 °C) liegen.
Andernfalls werden die Alarmgrenzen nicht verschoben.
Wenn die Alarmgrenzen zu nahe beieinander liegen, um alle dazwischen
liegenden Sollwerte zu berücksichtigen, hat der maximale Sollwert
Vorrang vor dem unteren Sollwert. Dies führt in der Regel zu häu gen
Niederdruckalarmen.
128 | BC245386497365de-001001
Benutzer-Einstellwert
Sollwertmodi kator
Variabler Sollwert
Sollwert-Management
Aktuelle Sollwerte
1 2
29
28
27
26
25
24
23
22
21
20
19
Ps, max
Po,max
Min. ½ bar
Min. ½ bar
Prec, SW Po,ref
Min. 3 K Min. 3 k
Min. ½ bar
Min. ½ bar
Ps, min
Po,min
Pump-down
Pump-down
© Danfoss | Climate Solutions | 2023.12
Vom Benutzer eingestellt
Verschiedene Funktionen
können eine Änderung
des Sollwerts anfordern
Prüft Reihenfolge und
Di erenzen zwischen
den relevanten Sollwerten
Aktuell verwendete
Sollwerte
3 4
Ps-Sollwert
Po, ref
NEUTRAL-ZONE
NZ
Pump-down
PumpDown
PsMin
PoMin
Time
„Ps,min" und
Po,min and Po,max
„Ps,max" sind zu
Neutral-
are too close to fit
Neutral
nahe beieinander,
zone
zone
all references in.
um alle Sollwerte
zu berücksichtigen.
