CCR3+ Controller
DEUTSCH
LANGUAGE
4. Installation

5. Einschalten des Reglers

6. Einschalten

7. Arten von Anmeldungen und Zugriffen

VI.GM.A2.5B
Für einen einfachen Zugang sollten die CCR3+
Regler im Technikschrank auf DIN-Schienen
(35 mm) installiert werden. Der Schaltkasten
mit der DIN-Schiene sollte an der Wand (Über-
gabestation oder Kesselraum) und so nah wie
möglich an der Wärmequelle montiert werden.
DIN-Schiene und Kasten sind nicht im Lieferumfang
enthalten. Es wird empfohlen, den standard-
mäßigen Transformator (24 V DC) und den CCR3+
im selben Schaltkasten (nicht im Lieferumfang
enthalten) zu installieren.
Vor dem ersten Einschalten des Reglers sind alle
Kabel zu trennen. Zudem ist eine 24-VDC-Span-
nungsversorgung an den getrennten Netzstecker
anzuschließen. Prüfen Sie die Spannung am
Netzkabelstecker mit einem Voltmeter, bevor
er an den Regler angeschlossen wird.
Bei ordnungsgemäßer Spannung:
1. Lesen Sie die Anleitung sorgfältig durch,
bevor Sie mit Arbeiten am Regler beginnen.
2. Trennen Sie alle Kabel.
3. Schließen Sie den Transformator (der nicht
an den CCR3+ angeschlossen ist) an die
Spannungsversorgung an.
4. Schalten Sie die Spannungsversorgung
zum Transformator ein.
5. Geprüfte Stromstärke – 24 VDC
6. Schließen Sie das Kabel vom Transformator
an den Eingang des Reglers CCR3+ an.
Wenn der Regler an die Stromversorgung
angeschlossen ist, beginnt die LED-Anzeige zu
blinken. Die Bedeutung des LED-Status ist:

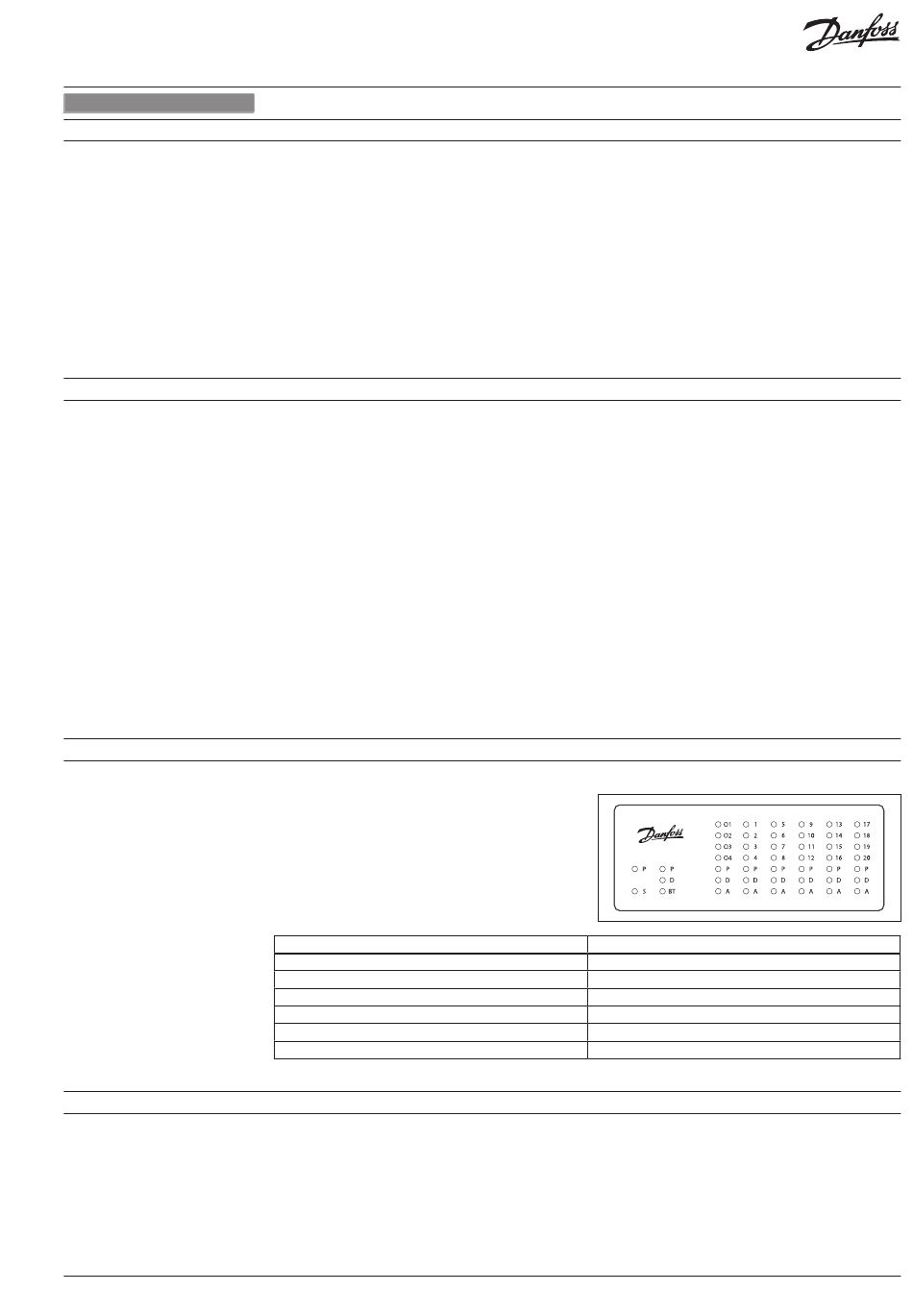

LED
P (orange) – Spannung im Regler (+5 V)
D (weiß) – Datenübertragungsanzeige für LAN
S (orange) – Anzeige der Eingangsleistung (24 V DC)
BT (blau)– Grundlegende Übertragungsanzeige für WLAN
A (rot) – Alarmstatus am I/O-Modul
O1..4 ; 1–20 (grün)– Status des Digitalausgangs
Der Regler verfügt über eine eingebaute
WEB-Server-App, um mit allen Geräten mit
html-Browsern über folgende Kommunikations-
schnittstellen zu kommunizieren:
• WLAN-Kommunikationsport
• LAN-Kabelverbindung (TCP/IP-Port)
Die Transformatorleistung hängt von der
Anzahl der Stellantriebe (Anzahl der Stränge im
Heizungssystem) ab. Den richtigen Leistungs-
transformator wählen Sie mit folgender Formel:
24 V 10 VA (Regler) + 7 VA*/pro Stellantrieb.
Beispiel (Gebäude mit 20 Strängen):
10 VA (für Regler) + 7 VA x 20 Stellantriebe = 150 V
Die LED-Dioden am Gerät sollten beim Start
blinken.
Vor dem Anschließen von Steckern an den
Ein- und Ausgang des Reglers:
1. Stellen Sie alle Parameter am Regler ein.
2. Achten Sie darauf, dass keine externe Spannung
an den Steckern des Temperatursensors anliegt.
3. Vergewissern Sie sich, dass die Spannung
an den Relaiskontakten nicht zu hoch ist
(max. 24 V DC).
Beschreibung
Leuchtet, wenn die DDC-Platine eingeschaltet ist.
Blinkt, wenn DDC über TCP/IP kommuniziert.
Leuchtet, wenn die Stromversorgungsplatine funktioniert.
Blinkt, wenn DDC über WLAN kommuniziert.
LED leuchtet wenn: zu niedrige Temperatur, Sensor defekt
Leuchtet, wenn der Ausgang auf 0 V geschlossen ist.
© Danfoss | 2019.03 | 15
