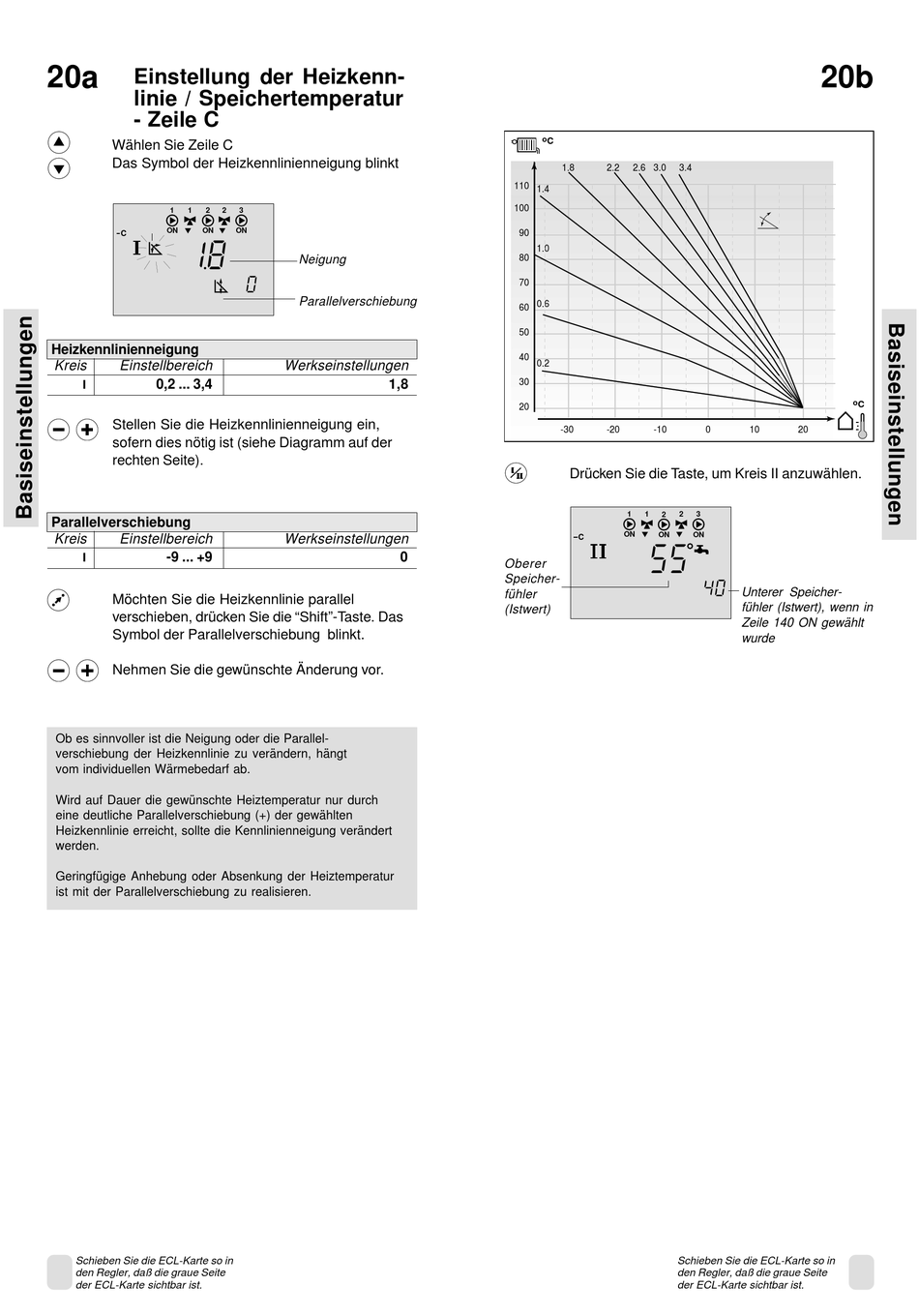

20a
Einstellung der Heizkenn-
linie / Speichertemperatur
- Zeile C
Wählen Sie Zeile C
Das Symbol der Heizkennlinienneigung blinkt
1 1 2
ON ON
C
1 8
Heizkennlinienneigung
Kreis Einstellbereich
0,2 ... 3,4
I
Stellen Sie die Heizkennlinienneigung ein,
sofern dies nötig ist (siehe Diagramm auf der
rechten Seite).
Parallelverschiebung
Kreis Einstellbereich
-9 ... +9
I
Möchten Sie die Heizkennlinie parallel
verschieben, drücken Sie die "Shift"-Taste. Das
Symbol der Parallelverschiebung blinkt.
Nehmen Sie die gewünschte Änderung vor.
Ob es sinnvoller ist die Neigung oder die Parallel-
verschiebung der Heizkennlinie zu verändern, hängt
vom individuellen Wärmebedarf ab.
Wird auf Dauer die gewünschte Heiztemperatur nur durch
eine deutliche Parallelverschiebung (+) der gewählten
Heizkennlinie erreicht, sollte die Kennlinienneigung verändert
werden.
Geringfügige Anhebung oder Absenkung der Heiztemperatur
ist mit der Parallelverschiebung zu realisieren.
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
2 3
ON
Neigung
0
Parallelverschiebung
Werkseinstellungen
1,8
Werkseinstellungen
o
C
1.8
110
1.4
100
90
1.0
80
70
0.6
60
50
40
0.2
30
20
-30
Drücken Sie die Taste, um Kreis II anzuwählen.
0
Oberer
Speicher-
fühler
(Istwert)
2.2 2.6 3.0 3.4
-20 -10 0 10
1 1 2 2 3
ON ON ON
C
5 5
4 0
Unterer Speicher-
fühler (Istwert), wenn in
Zeile 140 ON gewählt
wurde
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
20b
o
C
20
