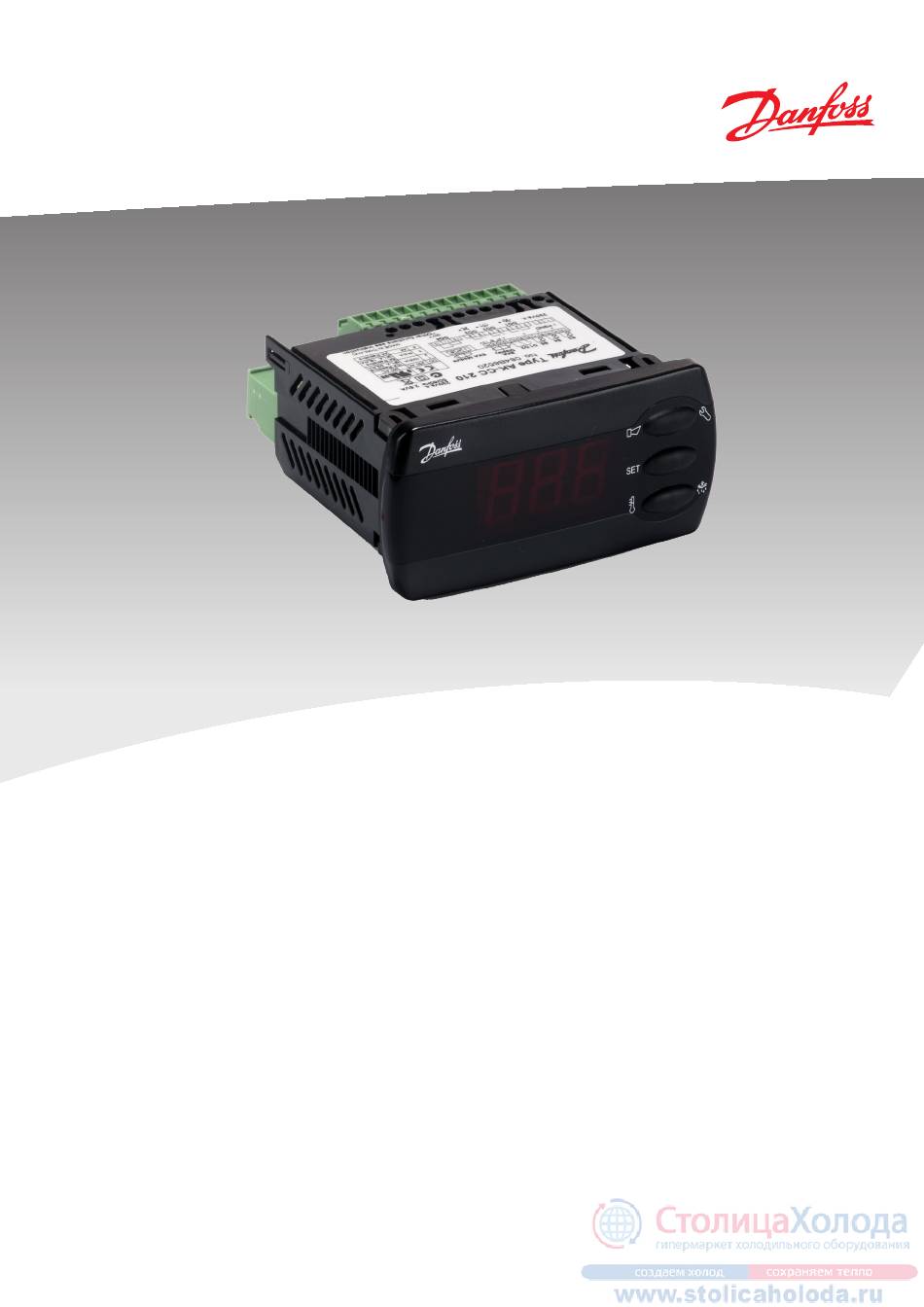

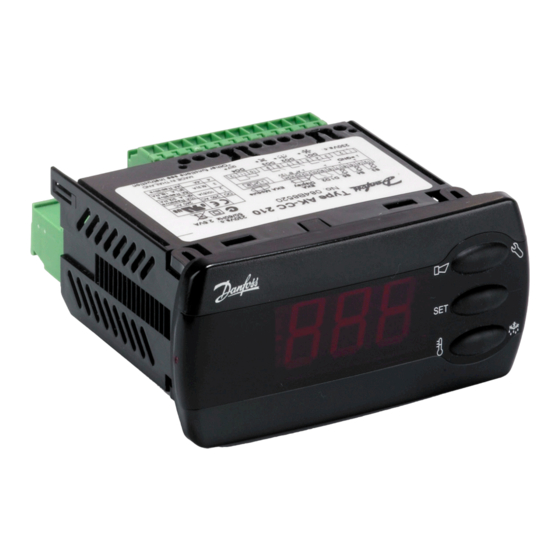

- Seite 1 Kühlstellenregler - AK-CC 210 Manual...
-
Seite 2: Inhaltsverzeichnis
• HACCP (Hazard Analysis and Critical Control Points) - Temperaturüberwachung und Erfassung von Perioden mit zu hoher Temperatur (siehe auch Seite 19) - Werkskalibrierung, die eine höhere Messgenauigkeit als im Standard EN 441-13 festgelegt ohne nachfolgende Kalibrier- ung (Pt1000-Ohm-Fühler) gewährleistet. Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... - Seite 3 Hier lässt sich der Temperatursollwert leicht mittels Kontaktsignal über einen der Digitaleingänge ändern. Das Signal hebt den normalen Thermostatwert um einen vorbestimmten Wert an. Gleichzeitig werden die Alarmgrenzen um den entsprechenden Wert verschoben. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012...
-
Seite 4: Digitale Eingänge
S5-Temp.: Bei 1:1-Anlagen lässt sich die Effizienz des Verdampfers verfolgen. Vereisung führt zu einer Abtauung aus. Manuell: Eine zusätzliche Abtauung lässt sich durch Betätigung der untersten Taste vornehmen. Bei Start der Abtauung werden die verschiedenen Abtautimer zurückgestellt. Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... -
Seite 5: Zusatzmodul
Dieses Display hat die gleiche Anzeige wie das Display am Regler, aber hat keine Tasten zur Bedienung. Wenn Bedienung von externen Display erfordert wird, muss ein Display von Typ EKA 164A montiert werden. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012... -
Seite 6: Kälteregelungen Mit Einem Verdichter
Anlagen, z. B. in Supermärkten – der Funktionsinhalt ist nicht an Anlagen mit großen Füllmengen angepasst. Die Wechselfunktion von Relais 1 dient zur Steuerung des By- passventils beziehungsweise des Heißgasventils. Relais 2 wird für die Kühlung benutzt. Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... - Seite 7 Abschalttemperatur für die Kühlung fallen kann. Da- mit die Temperatur nicht zu tief absinkt, wird der Heizwiderstand bei x Kelvin unterhalb des Sollwerts aktiviert. Der S3-Fühler muss installiert sein. Er liefert das für die Heizung benötigte Signal. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012...
-
Seite 8: Funktionsübersicht
Bei aktiver Türfunktion stoppen Lüfter und Heizfunktion sobald die Tür geöffnet wird. Bei Anwendung dieser Funktion sollte auch ein externer Sicherheitsschalter vorge- sehen werden, um eine Überhitzung des Heizwiderstands zu verhindern. Denken Sie daran, D01 auf elektrische Abtauung einzustellen. Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... -
Seite 9: Untere Alarmgrenze
Um Taktbetrieb zu vermeiden, lässt sich ein Wert dafür festlegen, wie lange der Ver- dichter in Betrieb bleiben soll, nachdem er gestartet wurde. Ebenso dafür wie lange er mindestens gestoppt bleiben soll. Bei Abtaustarts werden die Laufzeiten nicht eingehalten. Min. ON-Zeit (in Minuten) Min. On time AK-CC 210 Manual RS8EP303 © Danfoss 02-2012... -
Seite 10: Abtau-Stopptemperatur
Die Funktion verzögert die Intervallzeit d03 mit der eingestellten Anzahl von Minu- ten, tut dies aber nur einmal, und zwar bei der allerersten Abtauung, nachdem der Regler unter Spannung gesetzt wurde. Die Funktion ist nach jedem Stromausfall aktiv. Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... - Seite 11 Verzögerung der Lüfterabschaltung bei ausgeschaltetem Verdichter Fan del. CO Soll der Lüfter bei ausgeschaltetem Verdichter aus sein, aber doch etwas nachlaufen, lässt sich der Lüfterstopp nach abschalten des Verdichters verzögern. Die Verzögerungszeit ist hier einzustellen. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012...
-
Seite 12: Lüfterstoptemperatur
Abtaustart, Minuteneinstellung (1 und 11 gehören zusammen usv.) t11-t16 Sind alle t01 bis t16 = 0, werden von der Uhr keine Abtauungen gestartet. Uhr: Stundeneinstellung Uhr: Minuteneinstellung Uhr: Datumseinstellung Uhr: Monatseinstellung Uhr: Jahreseinstellung Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... - Seite 13 Disp. S4% Hier ist das vom Display anzuzeigende Signal zu konfigurieren. S3, S4 oder eine Kombination von beiden. Bei Einstellung 0 % wird nur S3 angewandt. Bei 100 % wird nur S4 angewandt. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012...
-
Seite 14: Möbelreinigung
Um die Einstellungen des Reglers mit einem Paßwort zu schützen, ist ein Zahlenwert zwischen 0 und 100 einzustellen. Falls nicht, lässt sich die Funktion mit der Einstel- lung = 0 unwirksam machen. Zur Anwendung der Funktion muss Paßwort 1 (o05) auch eingegeben werden. Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... - Seite 15 * Status am Relais für Ventil in der Saugleitung SuctionValve * Status am Relais für Verdichter 2 Comp2 relay *) Nicht alle werden angezeigt. Nur die zur gewählten Anwendung zugehörige Funk- tion kommt zur Anzeige. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012...
- Seite 16 (Die Information findet sich in o65 oder o66 einige Sekunden nach Beginn des Kopiervorgangs.) Alarm destinations Die Wichtigkeit der einzelnen Alarme lässt sich durch eine Einstellung festle- gen (0, 1, 2 oder 3) Manual RS8EP303 © Danfoss 02-2012 AK-CC 210...
-
Seite 17: Betriebszustand
Semihermetische Verdichter: Parameter c02 auf min. 8 Minuten und Parameter c01 auf min. 2 bis 5 Minuten setzen (Motorleistung 5 bis 15 kW) * ) Die Direktaktivierung von Magnetventilen ist mit den Werkseinstellungen (0) möglich. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012... -
Seite 18: Bedienung
Alarmrelais ausschalten/ Alarm quittieren /siehe Alarmcode • Die oberste Taste kurz betätigen Falls mehrere Alarmcodes anstehen, werden sie in einer kleinen Liste gesammelt. Zur Durchsicht der Liste die oberste oder unters- te Taste betätigen. Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... - Seite 19 Überschreitung in Verbindung mit einem Stromausfall, wobei der Regler den zeitlichen Ablauf weiter verfolgen kann. Überschreitung in Verbindung mit einem Stromausfall, wobei der Regler die Uhrfunktion und damit auch den Zeitverlauf verloren hat. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012...
-
Seite 20: Menüübersicht
Uhr - Einstellung Stunden 0 timer 23 timer 0 timer Uhr - Einstellung Minuten 0 min 59 min 0 min Uhr - Einstellung des Datums Uhr - Einstellung des Monats Uhr - Einstellung des Jahrs Manual RS8EP303 © Danfoss 02-2012 AK-CC 210... - Seite 21 ***) Mit Zugangscode2 wird der Zugang zu diesen Menüs begrenzt Werkseinstellung Die Rückkehr zur Werkseinstellung lässt sich wie folgt vornehmen: - Die Spannungszufuhr zum Regler unterbrechen. - Beide Tasten gleichzeitig gedrückt halten und gleichzeitig die Spannungszufuhr wieder einstellen. AK-CC 210 Manual RS8EP303 © Danfoss 02-2012...
-
Seite 22: Übersteuerung
Der Regler enthält eine Reihe von Funktionen, die zusammen mit mit der Übersteuerungsfunktion im Master Gateway / Systemma- nager benutzt werden kann. Funktionen, die im Übersteuerungsfunktion Angewandte Parameter in AK-CC 210 Funktion durch Datenkommunikation des Systemmanagers verwendet werden muss Start der Abtauung Abtaukontrolle - - - Def.start... -
Seite 23: Anschlüsse
- Bei DI-Eingängen lange Kabel vermeiden. Koordinierte Abtauung durch Leitungsverbindungen Folgende Regler lassen sich auf diese Weise miteinander koppeln: AK-CC 210, AK-CC 250, AK-CC 450, AK-CC 550 Max. 10. Die Kühlung wird wieder aufgenommen, wenn alle Regler das Abtausignal “freigegeben” haben. -
Seite 24: Daten
Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
