Konfiguration - fortsetzung
Einstellung der Regelung
der Pumpe

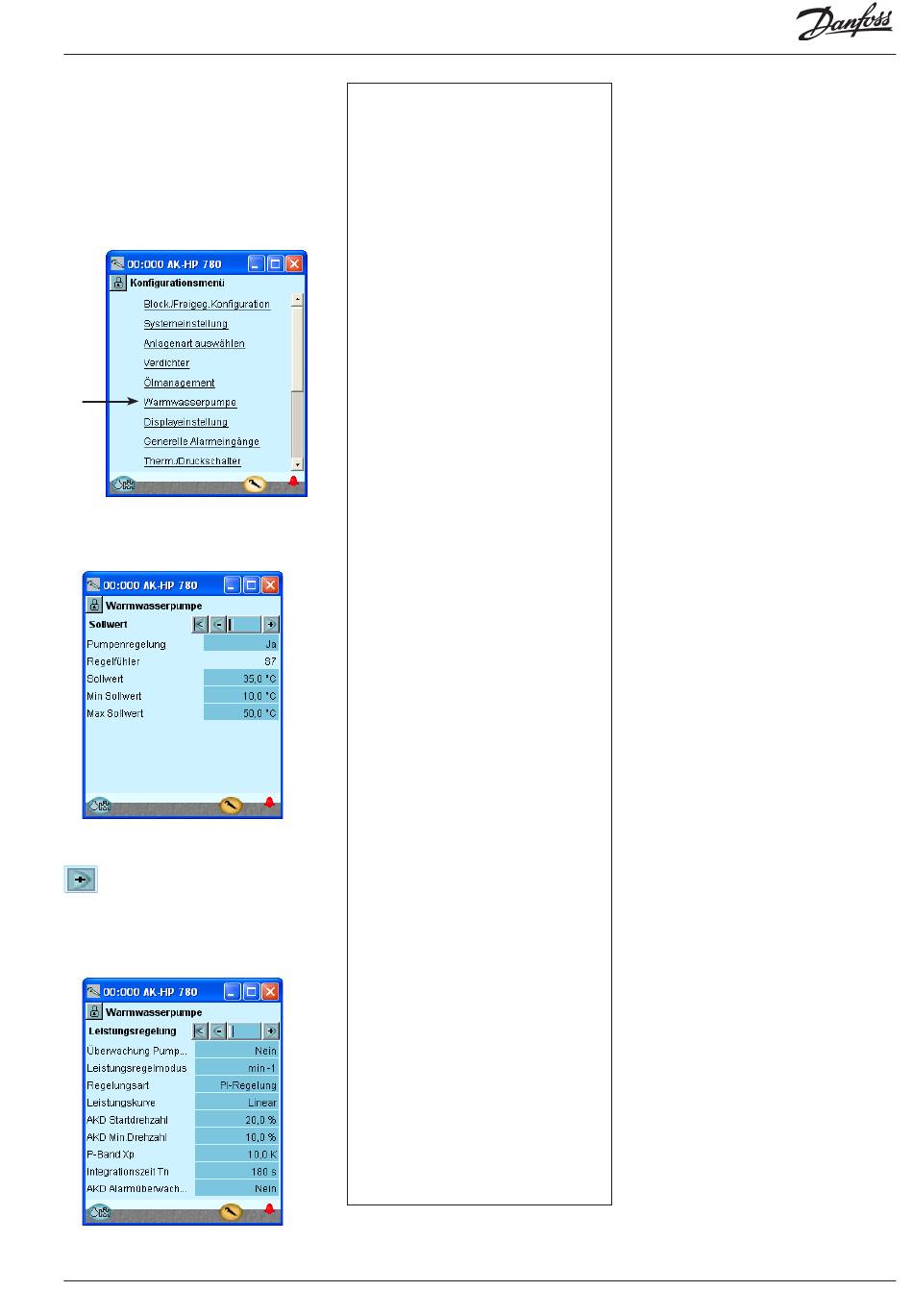

1. Gehen Sie zum Konfigurations-
menü
2. Pumpe wählen
3. Regelbereichung Sollwert
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. Werte für Leistungsregelung
einstellen
AK-HP 780
In unserem Beispiel wählen wir "Drehzahl"
Wärme Pumpe Regler
RS8GF203 © Danfoss 2015-08
3 - PC-Sollwert
Regelfühler
S7: Die Temperatur des Mediums wird zur Rege-
lung verwendet.
Einstellung
Einstellung des Sollwerts (Set Point)
Min. Sollwert
Min. zulässiger Verflüssigerdruck-Sollwert
Max. Sollwert
Max. zulässiger Verflüssigerdruck-Sollwert
4 – Leistungsregelung
Keine Pumpen
Es ist nur möglich eine Pumpe anzuschliessen.
Überwachung der Pumpe
Sicherheitsüberwachung der Pumpe. Es wird ein
digitaler Eingang benutzt.
Regelungsmethode
Art der Regelung für die Pumpe wählen.
On/Off: Die Pumpe ist an ein Relais Ausgang
angeschlossen
Drehzahl: Die Pumpe wird mithilfe der Drehzahl-
regelung (Frequenzumrichter) geregelt.
Regelungsstrategie
Wahl der Regelungsstrategie
P-Band: Die Lüfterleistung wird mithilfe der
P-Bandregelung geregelt. Das P-Band wird als
„Proportionalband Xp" eingestellt.
PI-Regler: Die Lüfterleistung wird mithilfe des
PI-Reglers geregelt.
Leistungskurve
Wahl der Leistungskurvenform
Linear: gleiche Verstärkung im gesamten Bereich
Quadratisch: quadratische Kurvenform, die hö-
here Verstärkung bei hohen Belastungen ergibt.
AKD Start-Drehzahl
Mindest-Drehzahl für den Start der Drehzahl-
regelung (muss höher als „VSD Min. Speed %"
eingestellt werden).
AKD Mindest-Drehzahl
Mindest-Drehzahl, bei der die Drehzahlregelung
abgeschaltet wird (geringe Belastung).
Proportionalband Xp
Proportionalband für P/PI-Regler
Integrationszeit Tn
Integrationszeit für PI-Regler
AKD Sicherheitsüberwachung
Wahl der Sicherheitsüberwachung für den
Frequenzumrichter. Es wird ein digitaler Eingang
zur Überwachung des Frequenzumrichters
verwendet.
