Typ 8619
Installation und Verdrahtung
7.3.16 Beispiel für den Anschluss eines Chlorsensors Typ 8232
(Artikelnummer 565164) an das Modul „INPUT"
ACHTUNG
Der Chlorsensor Typ 8232 kann durch die Stromversorgung beschädigt werden.
▶ Den Chlorsensor mit einer Spannung von 9...30 V DC versorgen.
Farbe des Leiters für Chlorsensor (Artikelnummer 565164)
Grün
Gelb
Weiß
Braun
9...30 VDC
Spannungsversorgung des Geräts
Chlorsensor
(mV-Version)
FE = Funktionserde

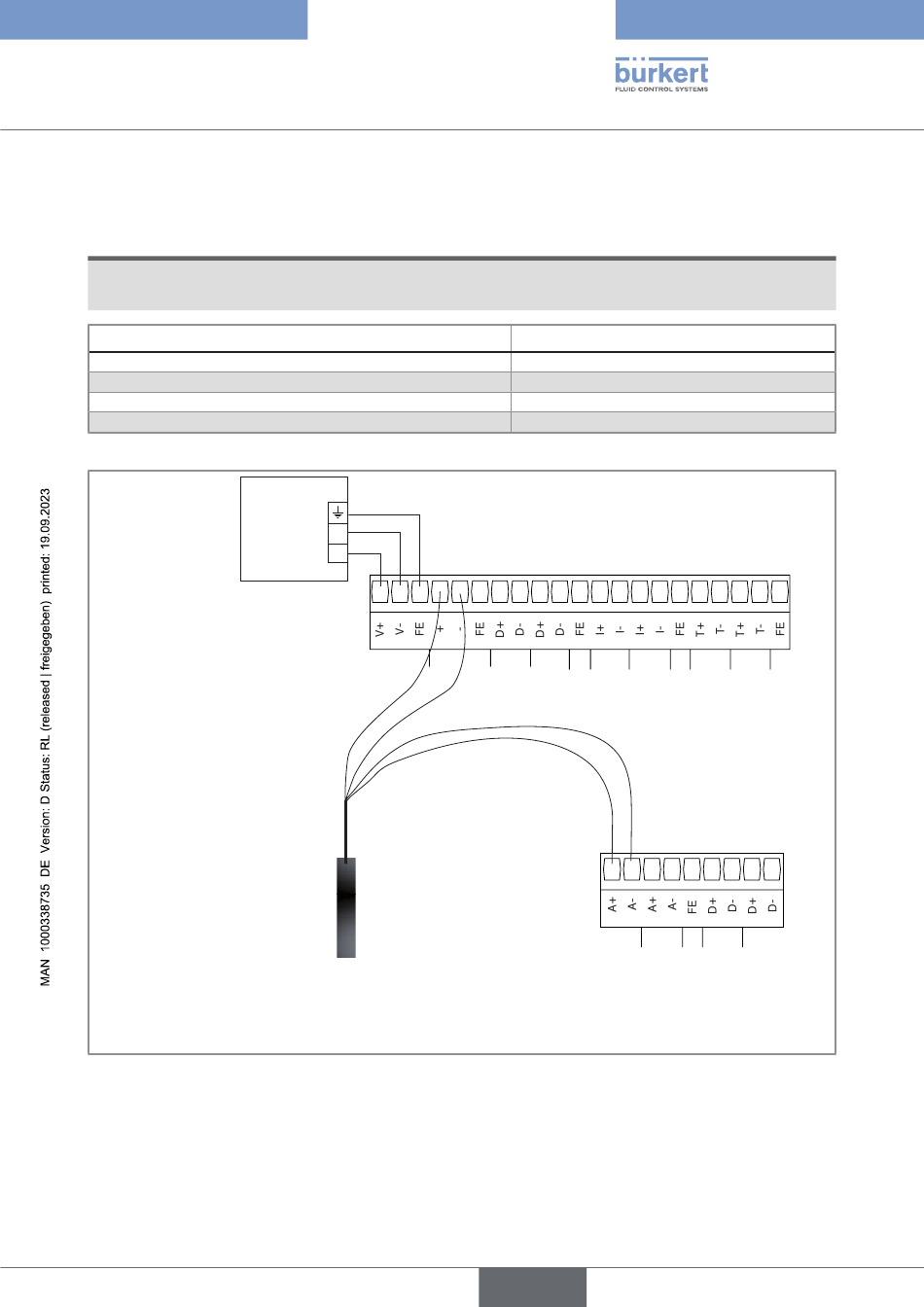

Abb. 30: Anschluss des Chlorsensors Typ 8232 (mV-Version, mit Artikelnummer 565164), versorgt über den
8619 multiCELL
-
+
SUPPLY PWR OUT DI1
Braun
Weiß
Gelb
Abnehmbare
Schraubklemmen,
9 Positionen, orange
deutsch
Signal
Negatives Spannungssignal
Positives Spannungssignal
Positive Versorgung
Negative Versorgung
M0: Abnehmbare
Schraubklemmen,
21 Positionen, schwarz
DI2 FE AO1 AO2 FE
Grün
1 2 3 4 5
(AI1) (AI2)
Modul „INPUT" des Geräts
DO1 DO2 FE
6 7 8 9
(DI1) (DI2)
