Typ 8619
Installation und Verdrahtung
1
Diese Darstellung ist nicht maßstabsgetreu.
Die Abmessungen sind in mm angegeben.
Gleitkufen
1

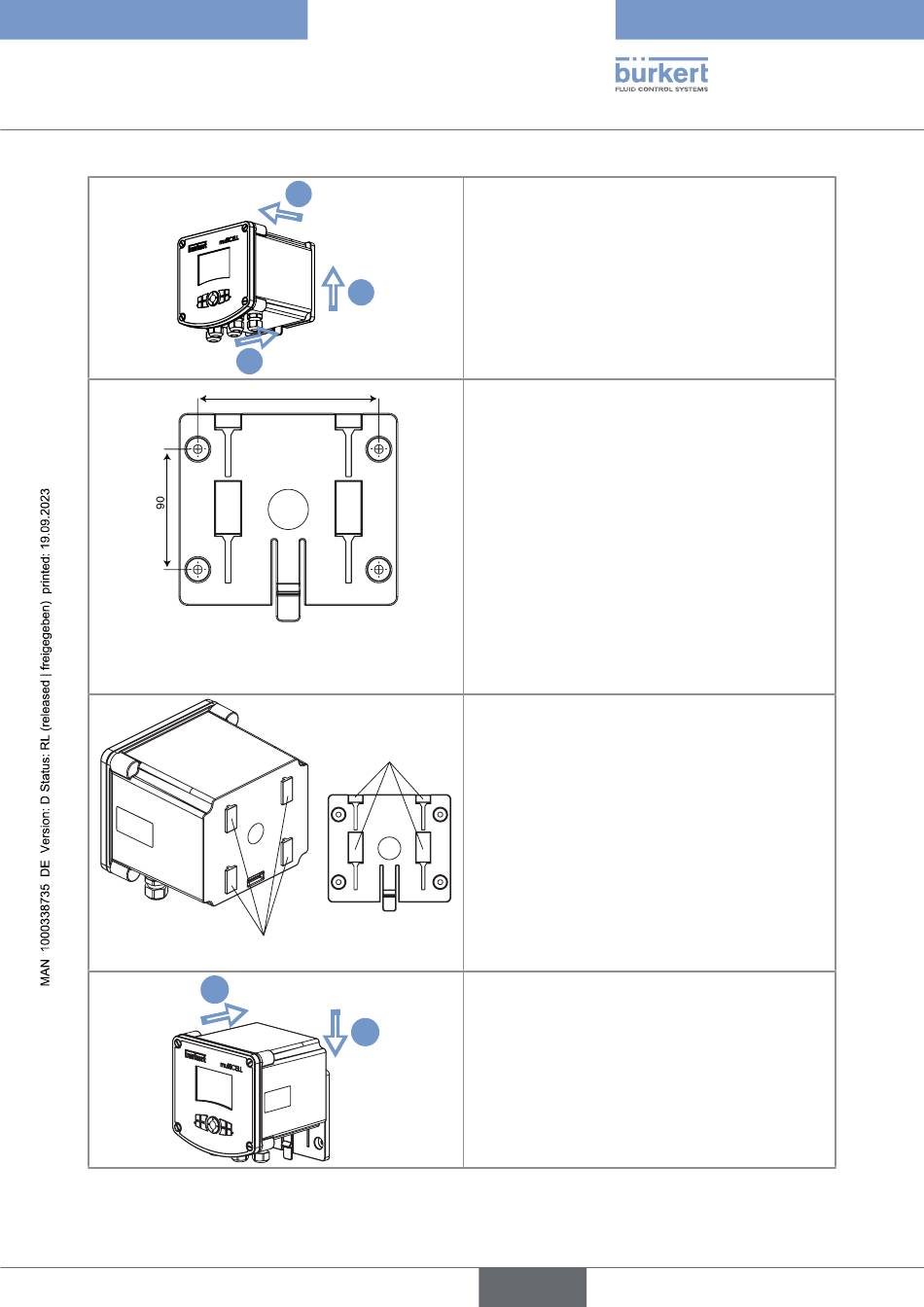

Abb. 12: Installation eines 8619 multiCELL WM auf einer Halterung
3
2
135
Aufnahmen
2
Schritt 1: Die Wandbefestigungsplatte vom Gerät
entfernen.
1. Auf die Lasche drücken, um das Gerät zu
entriegeln.
2. Das Gerät anheben.
3. Das Gerät von der Wandbefestigungsplatte
trennen.
Schritt 2: Die Wandbefestigungsplatte an der Hal-
terung anbringen.
Die Schrauben und Unterlegscheiben sind nicht im
Lieferumfang enthalten.
→ Gemäß den in der Abbildung links angegebenen
Abmessungen Löcher in die Halterung bohren.
→ 4 Schrauben mit einem Durchmesser von 6 mm
verwenden, die das Gewicht des Geräts tragen
und für die Halterung geeignet sind.
→ Für jede Schraube eine Unterlegscheibe einsetzen.
→ Die 4 Schrauben in die Befestigungsplatte für
die Wandmontage und in die in der Halterung
gebohrten Löcher einsetzen.
→ Die 4 Schrauben über Kreuz mit einem maximalen
Drehmoment von 5,3 Nm anziehen. (3,91 lbf·ft)
Schritt 3: Montage des Geräts auf der
Befestigungsplatte.
→ Die Basis der Gleitkufen mit den Aufnahmen
ausrichten.
→ Die 4 Gleitkufen in die 4 Aufnahmen einführen,
bis sie hörbar einrasten.
