BESCHREIBUNG

5.1

Anwendungsbereich

Das Gerät ist ein Multifunktionsprodukt zum Anzeigen, Aufzeichnen, Übertragen, Austauschen und Regeln
verschiedener physikalischer Größen.
5.2

Aufbau eines 8619 multiCELL

Gerät mit Ethernet-Erweiterungs-

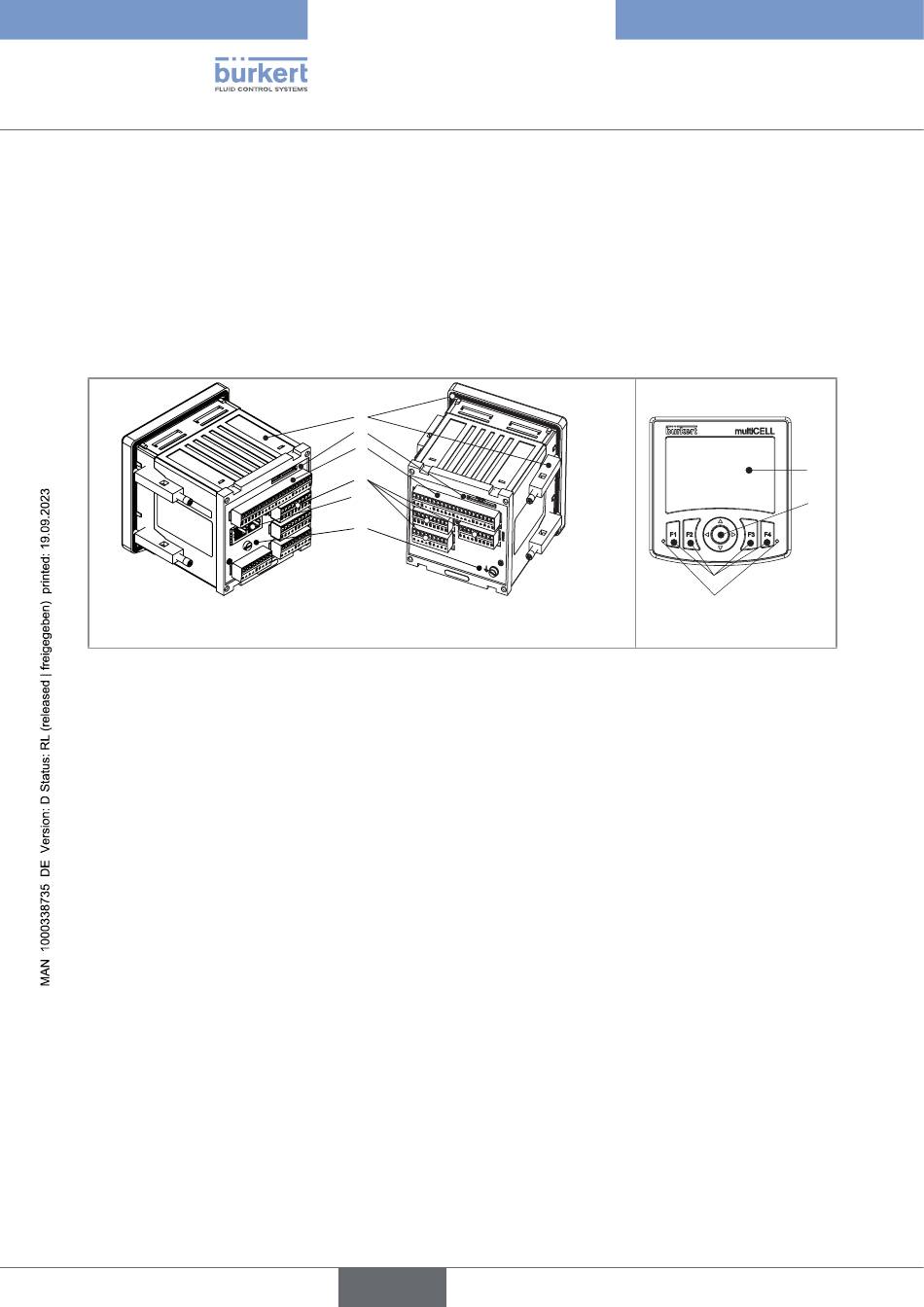

Abb. 1: Aufbau eines 8619 multiCELL
A: 1/4 DIN-Normgehäuse (92 x 92 mm) mit Dichtung, zur Schaltschrankmontage in der Tür des Schalt-
schranks und Anbringung mit 4 Befestigungselementen
B: Speicherkartensteckplatz
C: Hauptplatine (gekennzeichnet durch „M0" auf der rückseitgen Platte):
• Zum Anschließen der Stromquelle des Geräts
• Zur Versorgung eines anderen Geräts, z. B. eines Durchflusssensors
• Bietet 2 digitale Eingänge (gekennzeichnet durch „DI", digitaler Eingang), zwei 4...20-mA-Stromausgänge
(gekennzeichnet durch „AO", „Analog Output") und 2 digitale Ausgänge (gekennzeichnet durch „DO",
„Digital Output").
D: 1 bis 6 Steckplätze (4 Steckplätze bei einer Ethernet-Version) für die Erweiterungsmodule
Mögliche Erweiterungsmodule:
• Modul mit hellgrauem Stecker zum Anschluss eines pH-Sensors oder Redoxpotentialsensors und/oder
eines Temperatursensors
• Modul mit grünem Stecker zum Anschluss eines Leitfähigkeitssensors und/oder eines Temperatursensors
• Modul mit schwarzem Stecker mit zwei 4...20-mA-Stromausgängen und zwei digitalen Ausgängen
• Modul mit orangefarbenem Stecker mit zwei analogen Eingängen und zwei digitalen Eingängen
Wenn ein Steckplatz nicht genutzt wird, verschließt eine Kappe die Öffnung.
E: Ethernet-Erweiterungsmodul (falls am Gerät vorhanden, befindet sich immer auf Steckplatz „M1") mit
Anschlüssen für 2 RJ45-Stecker (nur Ethernet-Version)
F: Funktionserdungsschraube (intern verbunden mit allen „FE"-Klemmen auf der Hauptplatine und den
Zusatzmodulen)
