Typ 8619
Installation und Verdrahtung
Erster 0/4...20-m-
Eingang (am externen
Instrument)
+ -
12...36 VDC
0 VDC
Abnehmbare
Schraubklemmen,
9 Positionen, grün
FE = Funktionserde

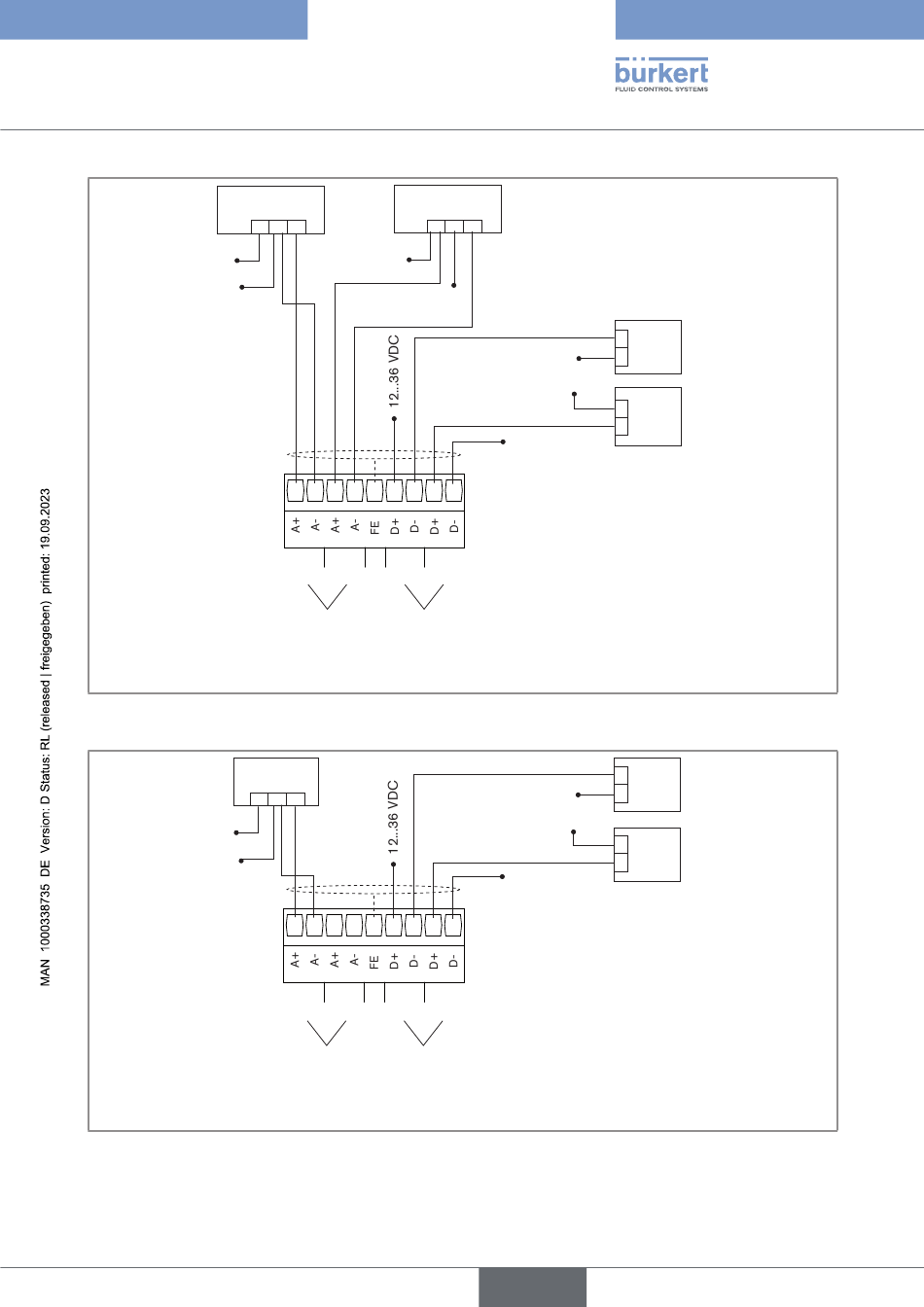

Abb. 26: Anschluss des Analogeingangs AI1 im Quellmodus und des Analogeingangs AI2 als Senke an einen 3-Leiter-
Stromgeber (z. B. Typ 8025 mit Relaisausgängen) und Anschluss der Digitaleingänge des Moduls „INPUT"
Erster 0...5/10-V-DC-
Ausgang
(externes Instrument)
+ -
12...36 VDC
0 VDC
Abnehmbare
Schraubklemmen,
9 Positionen, grün
FE = Funktionserde
Abb. 27: Anschluss der Analogeingänge an einen Spannungsgeber und Anschluss der Digitaleingänge des Moduls
„INPUT"
+ - I
I
12...36 VDC
0 VDC
1 2 3 4 5 6 7 8 9
(AI1) (AI2) (DI1) (DI2)
Analog- Digital-
eingänge: eingänge
V
1 2 3 4 5 6 7 8 9
(AI1) (AI2) (DI1) (DI2)
Analog- Digital-
eingänge: eingänge
Zweiter
0/4...20-m-Eingang (am
externen Instrument)
+
-
0 VDC
12...36 VDC
+
-
0 VDC
(Bezeichnung in den Konfigurationsmenüs des
Mx-Zusatzeingangsmoduls)
+
-
0 VDC
12...36 VDC
+
-
0 VDC
(Bezeichnung in den Konfigurationsmenüs des
Mx-Zusatzeingangsmoduls)
deutsch
Erster Digitalausgang
(am externen Instrument)
Zweiter Digitalausgang
(am externen Instrument)
Erster Digitalausgang
(am externen Instrument)
Zweiter Digitalausgang
(am externen Instrument)
