0/4 MA: Den Wert des zuvor ausgewählten physikalischen Parameters (AI1/AI2) eingeben, der einem Ein-
gangsstrom von 0/4 mA zugeordnet ist. Statt eingegeben zu werden, kann der Wert auch automatisch über
die Funktion „PV-Kalibrierung" im Menü „Kalibrierung -> Mx:Eingänge -> AI1 oder AI2" ermittelt werden.
Siehe Kapitel 10.9.
20 MA: Den Wert des zuvor ausgewählten physikalischen Parameters (AI1/AI2) eingeben, der einem Ein-
gangsstrom von 20 mA zugeordnet ist. Statt eingegeben zu werden, kann der Wert auch automatisch über
die Funktion „PV-Kalibrierung" im Menü „Kalibrierung -> Mx:Eingänge -> AI1 oder AI2" ermittelt werden.
Siehe Kapitel 10.9.
0V: Den Wert des zuvor ausgewählten physikalischen Parameters (AI1/AI2) eingeben, der einem Eingangs-
strom von 0 V zugeordnet ist. Statt eingegeben zu werden, kann der Wert auch automatisch über die
Funktion „PV-Kalibrierung" im Menü „Kalibrierung -> Mx:Eingänge -> AI1 oder AI2" ermittelt werden. Siehe
Kapitel 10.9.
2/5/10V: Den Wert des zuvor ausgewählten physikalischen Parameters (AI1/AI2) eingeben, der einem Ein-
gangsstrom von 2/5/10 V zugeordnet ist. Statt eingegeben zu werden, kann der Wert auch automatisch
über die Funktion „PV-Kalibrierung" im Menü „Kalibrierung -> Mx:Eingänge -> AI1 oder AI2" ermittelt
werden. Siehe Kapitel 10.9.
P1 und P2 sind die Werte der Prozessvariablen, die dem ausgewählten Eingangsbereich zugeordnet sind.
Prozessvariable

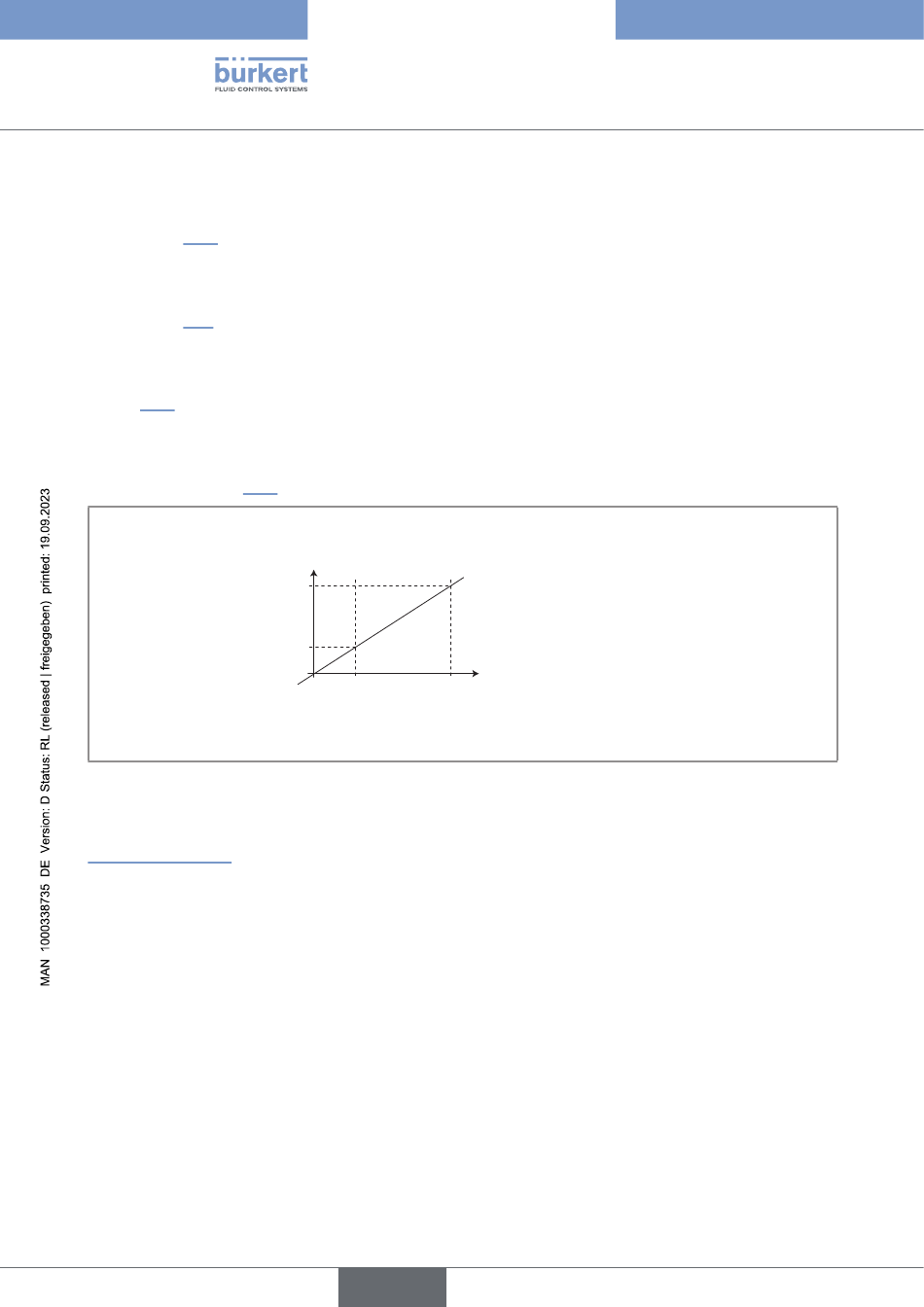

Abb. 89: Konfigurierung eines Analogeingangs
FILTER: Den Dämpfungsgrad für die Schwankungen des Strom- oder Spannungswerts auswählen. Siehe
Abb. 53: Filterkurven.
134
(„PV")
P
2
P
1
4................................20 mA
0................................................20 mA
0................................................2 V
0................................................5 V
0................................................10 V
deutsch
Typ 8619
Menü „Parameter"
Bereich des Eingangssignals
