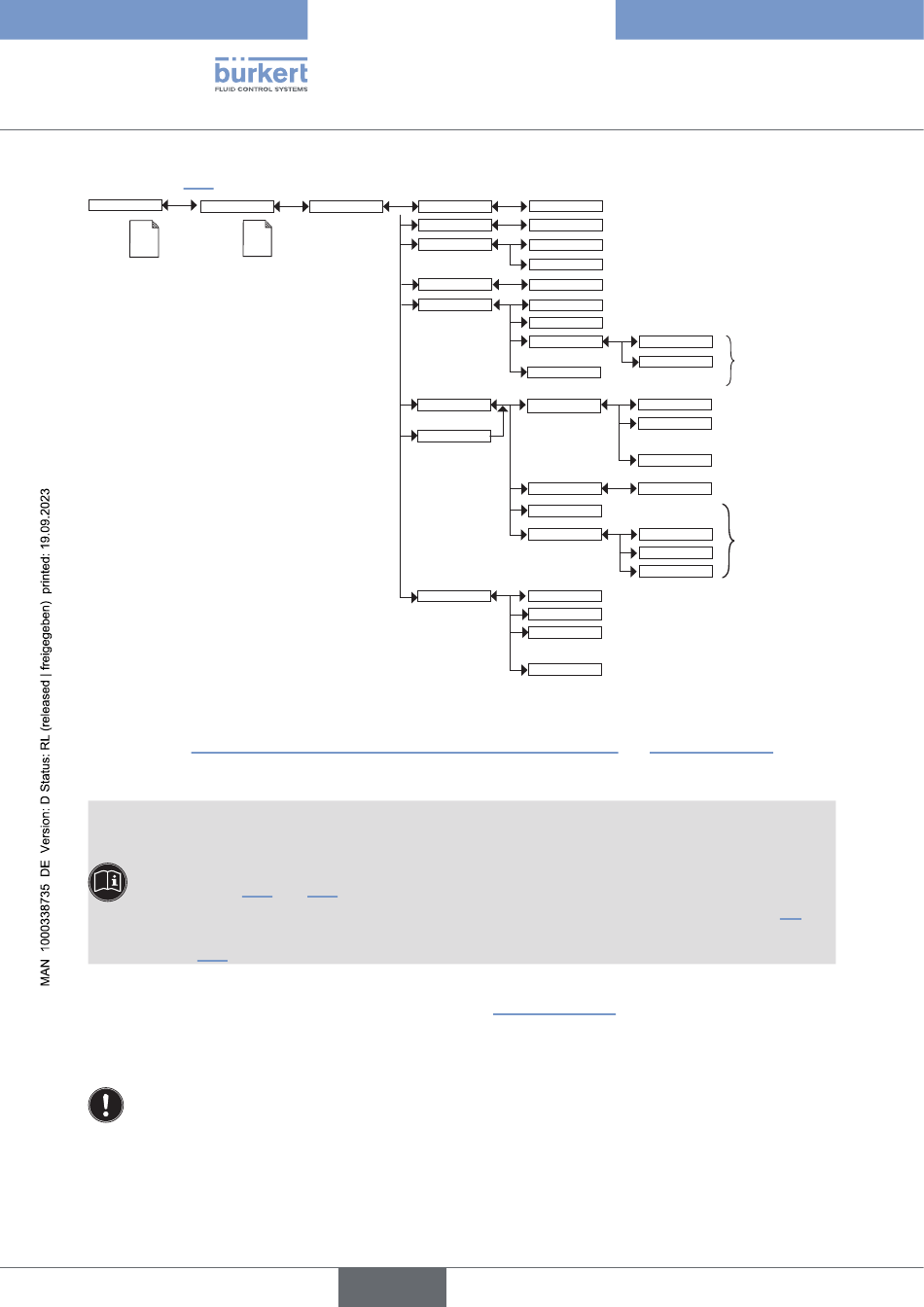

Siehe Kapitel 8.10 für den Zugriff auf das Menü „Parameter".
Parameter
Funktionen
This is
when the
device is be-
ing parame-
tered............
....................
1) Wenn „Einheitengruppe" ≠ „ON/OFF" und ≠ „Kundenspezifisch"
2) Wenn „Einheitengruppe" = „Kundenspezifisch"
3) D as Auswahlangebot ist von den vorhandenen Modulen und/oder aktivierten Optionen abhängig.
Siehe Kapitel 9.5 Aufrufen und/oder Aktivieren der verfügbaren Software-Optionen und 15 Prozessvariablen.
4) Wenn „PV A:...PV E:"= „Konstante"
5) Wenn „PV A:...PV E:" ≠ „Konstante"
Nach der Konfiguration und Aktivierung der Funktion steht das berechnete Ergebnis „Fx:" in der Liste
der Prozessvariablen auf der Platine „M0:Haupt" zur Verfügung. Diese Liste wird in den Menüs zur
Ausgabekonfiguration, Benutzeransichtskonfiguration und Datenprotokollierung angezeigt, um:
• Das berechnete Ergebnis „Fx:" einem physikalischen Ausgang zuordnen (analog, AO, oder digital, DO)
(siehe Kapitel 9.25 und 9.26).
• Das Ergebnis „Fx:" in einer der Kundenspezifischen „Ux"-Ansichten anzeigen: siehe Kapitel 9.9.
• Beachten Sie bei der Eingabe der Gleichung die im Abschnitt angegebenen Regeln: siehe
Kapitel 9.22.
TYPE: Die Funktion MATH auswählen.
NAME: Die gewählte Funktion umbenennen. Siehe Kapitel 8.4 Text eingeben. Dieser Name erscheint in der
dieser Funktion zugeordneten Ansicht auf Prozessebene.
STATUS: Wird verwendet, um die ausgewählte Funktion zu aktivieren („EIN" wählen) oder zu deaktivieren
(„AUS" wählen).
Bei jedem Start des Geräts werden die Funktionen überprüft. Sollte es ein Problem mit einer Funktion
geben, deaktiviert das Gerät die Funktion automatisch. Wenn beispielsweise eine Funktion F1 eine Funktion
F2 verwendet und F2 manuell oder automatisch deaktiviert wurde, wird die Funktion F1 deaktiviert.
94
F1...F12: Typ:
Name:
This is
when the
device is be-
Status:
ing parame-
tered............
....................
Gleichung
Einheit
Prozess A
Prozess E
TEST
deutsch
MATH
EINGABE
ON
OFF
EINGABE
Einheitengruppe:
Einheitenwahl
Text
Format
PV A:
...
Wert
Einheit
Filter:
Gleichung:
Ergebnis:
Wert A
...
Wert E
Typ 8619
Menü „Parameter"
1)
Einheitenliste:
2)
Man: Eingabe
M0:HAUPT
M1:
... 3)
Mx:
4)
EINGABE
Kein
5)
Schnell
Langsam
