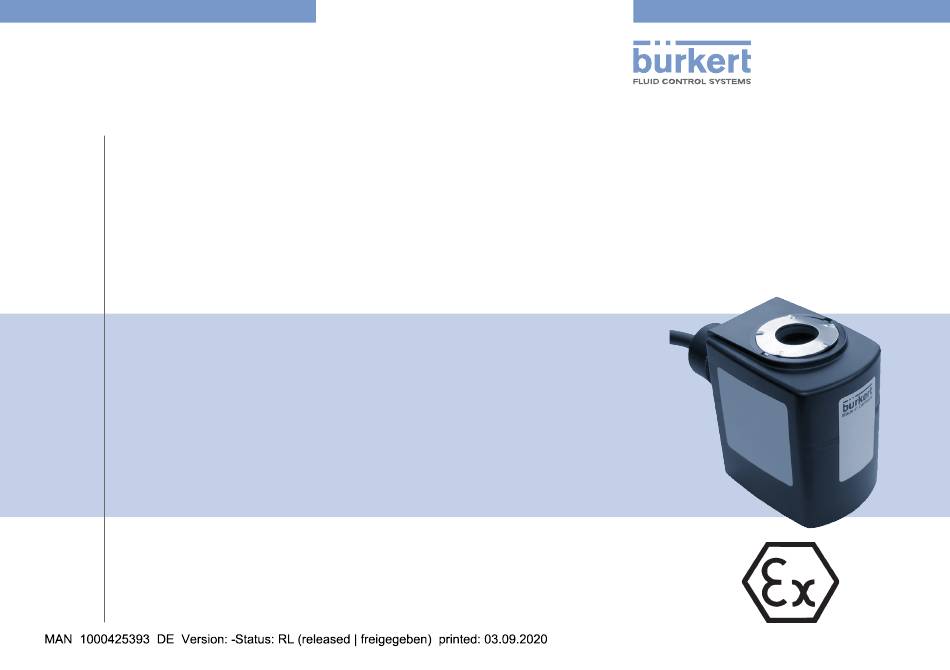

EPS 16 ATEX 1072 X, IECEx EPS 16.0030X

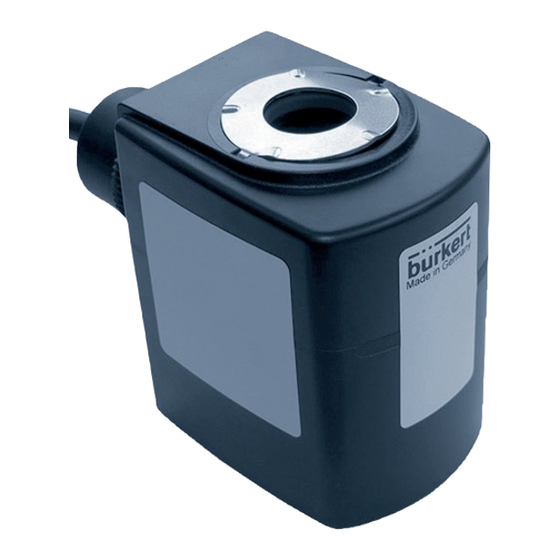

Solenoid coil Type AC19
Magnetspule Typ AC19
Bobine magnétique Type AC19
Device with II 2G/D Ex approval
Geräte mit II 2G/D Ex Zulassung
Appareils avec mode de protection II 2G/D Ex
Operating Instructions
Bedienungsanleitung
Manuel d'utilisation

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für bürkert AC19

  • Seite 1 EPS 16 ATEX 1072 X, IECEx EPS 16.0030X Solenoid coil Type AC19 Magnetspule Typ AC19 Bobine magnétique Type AC19 Device with II 2G/D Ex approval Geräte mit II 2G/D Ex Zulassung Appareils avec mode de protection II 2G/D Ex Operating Instructions Bedienungsanleitung Manuel d‘utilisation...
  • Seite 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co KG, 2020 Operating Instructions 2009/01_EU-ML_00815342 / Original DE...
  • Seite 3: Inhaltsverzeichnis

    EPS 16 ATEX 1072 X Inhaltsverzeichnis 7.5 Kennzeichnung der Magnetspule mit Klemmenan- BEDIENUNGSANLEITUNG ..........22 schlusskasten ..............30 1.1 Begriffsdefinition / Abkürzung ........22 7.6 Zündschutzarten............31 1.2 Darstellungsmittel ............22 7.7 Elektrische Daten ............32 BESTIMMUNGSGEMÄSSE VERWENDUNG ...... 23 ZUBEHÖR ................33 2.1 Ex-Zulassung ............. 23 8.1 Kabelverschraubung für Klemmenanschlusskasten .
  • Seite 4: Bedienungsanleitung

    Verwendung und Einsatzbedingungen beachten. Warnt vor einer möglicherweise gefährlichen Situation. ▶ Personen, die Arbeiten am Gerät ausführen, müssen diese ▶ Bei Nichtbeachtung drohen schwere Verletzungen oder Tod. Anleitung lesen und verstehen. VORSICHT! Begriffsdefinition / Abkürzung Warnt vor einer möglichen Gefährdung. ▶ Nichtbeachtung kann mittelschwere oder leichte Verletzun- Der in dieser Anleitung verwendete Begriff „Gerät“ steht immer für gen zur Folge haben. die Magnetspule Typ AC19. HINWEIS! Die in dieser Anleitung verwendete Abkürzung „Ex“ steht immer für „explosionsgefährdeter Bereich“. Warnt vor Sachschäden Wichtige Tipps und Empfehlungen. Verweist auf Informationen in dieser Bedienungsan- leitung oder in anderen Dokumentationen. ▶ markiert eine Anweisung zur Gefahrenvermeidung. → markiert einen Arbeitsschritt, den Sie ausführen müssen. deutsch...
  • Seite 5: Bestimmungsgemässe Verwendung

    VERWENDUNG Die Ex-Zulassung ist nur gültig, wenn die von Bürkert zugelassenen Module und Komponenten so verwendet werden, wie es in dieser Bei nicht bestimmungsgemäßem Einsatz der Magnetspule Bedienungsanleitung beschrieben ist. AC19 können Gefahren für Personen, Anlagen in der Umgebung Die Magnetspule AC19 darf nur in Kombination mit den von Bürkert und die Umwelt entstehen. freigegebenen Zusatzkomponenten eingesetzt werden, andern- Die Magnetspule Typ AC19 dient zum Betätigen von Ventilen, falls erlischt die Ex-Zulassung. Bei unzulässigen Veränderungen die gasförmige oder flüssige Medien steuern.
  • Seite 6: Allgemeine Sicherheitshinweise

    EPS 16 ATEX 1072 X Allgemeine Sicherheitshinweise ALLGEMEINE SICHERHEITSHINWEISE Explosionsgefahr. Diese Sicherheitshinweise berücksichtigen keine bei Montage, Magnetspule und Ventilkörper bilden nach der Montage ein Betrieb und Wartung auftretenden Zufälle und Ereignisse. geschlossenes System. Bei Einsatz im explosionsgefährdeten Bereich besteht bei der Öffnung des Systems im Betriebszustand Der Betreiber ist dafür verantwortlich, dass die ortsbezogenen Explosionsgefahr. Sicherheitsbestimmungen, auch in Bezug auf das Personal, ein- ▶ System nicht während des Betriebs demontieren oder öffnen. gehalten werden. Explosionsgefahr durch elektrostatische Entladung. Bei plötzlicher Entladung elektrostatisch aufgeladener Geräte oder Verletzungsgefahr durch hohen Druck in Anlage oder Gerät. Personen besteht im Ex-Bereich Explosionsgefahr.
  • Seite 7: Allgemeine Hinweise

    E-mail: info@burkert.com ▶ Nach Unterbrechung der elektrischen Versorgung für einen kontrollierten Wiederanlauf des Prozesses sorgen. International ▶ Beim Einschrauben des Ventils in die Leitung das Gerät nicht Die Kontaktadressen finden Sie auf den letzten Seiten der als Hebel benutzen. gedruckten Bedienungsanleitung. Außerdem im Internet unter: www.burkert.com Gewährleistung Voraussetzung für die Gewährleistung ist der bestimmungsgemäße Gebrauch der Magnetspule AC19 unter Beachtung der spezifizierten Einsatzbedingungen. Informationen im Internet Bedienungsanleitungen und Datenblätter der Bürkert Produkte finden Sie im Internet unter: www.buerkert.de deutsch...
  • Seite 8: Produktbeschreibung

    Armatur: Federring mit Kabelabgang: Unterlegscheibe Halteblech Mutter Ringkabelschuh mit Zuleitung Anschlussleitung Mutter Überwurfmutter Klemmenan- schlusskasten Spulengehäuse Verschlussschraube Kernführungsrohr Halteblech Ventilkörper mit Spulengehäuse Kernführungsrohr Leitungsanschluss Bild 1: Magnetspule Typ AC19 mit Kabelabgang Ventilkörper mit Leitungsan- schluss Bild 2: Magnetspule Typ AC19 mit Klemmenanschlusskasten deutsch...
  • Seite 9: Magnetspule Mit Kabelabgang

    EPS 16 ATEX 1072 X Produktbeschreibung Magnetspule mit Kabelabgang Magnetspule mit Klemmenanschlusskasten Die Magnetspule Typ AC19 ist ein elektromagnetischer Ventilantrieb für verschiedene Bürkert Armaturen. Als sogenannte übergesteckte Der Aufbau der Magnetspule ist identisch mit der Beschreibung Spule ist sie zu 100 % von der Armatur separiert. Die Armatur ist unter „5.2“, jedoch wird hier zusätzlich ein Klemmenanschluss- selbst bei demontierter Spule ein geschlossenes System. kasten verbaut (siehe „Bild 2“). Der Klemmenanschlusskasten ist Die Magnetspule besteht aus: mit der Baumusterprüfbescheinigung PTB 15 ATEX 1011 U bzw. IECEx PTB 15.0037 U zertifiziert. • Spulenwicklung, Die Kabelabgangsrichtung kann nach Bestellangaben gewählt • Spulengehäuse (aus Epoxid), werden. Eine nachträgliche Änderung der Abgangsrichtung ist •...
  • Seite 10: Einsatzbedingungen Der Geräte

    ▶ Durch geeignete Maßnahmen sicherstellen, dass es im Ex- Für jeden Typ den in den elektrischen Daten aufgeführten Einsatz- Bereich zu keinen elektrostatischen Aufladungen kommen temperaturbereich beachten. kann. ▶ Gerät nicht in Bereichen einsetzen, in denen stark ladungser- zeugende Prozesse, maschinelle Reib- und Trennprozesse, das Sprühen von Elektronen (z. B. im Umfeld von elektrostatischen Lackiereinrichtungen) sowie pneumatisch geförderter Staub, auftreten. ▶ Geräteoberfläche nur durch leichtes Abwischen mit einem feuchten oder antistatischen Tuch reinigen. 6.1.2 Blockmontage Die Spule AC19 ist grundsätzlich für Einzelmontage vorgesehen. Bei Blockmontage ist durch den Anwender zwingend sicherzustellen, dass die zulässige Umgebungstemperatur durch gegenseitige Erwärmung nicht überschritten wird. deutsch...
  • Seite 11: Technische Daten

    EPS 16 ATEX 1072 X Technische Daten TECHNISCHE DATEN Kennzeichnung der Magnetspule mit Kabelabgang Sicherheitshinweise Magnetspule AC19 mit Beispielarmatur und den Positionen der Typschilder: GEFAHR! Explosionsgefahr. Werden die auf dem Typschild spezifizierten sicherheitstechni- Typschild mit Angaben schen Daten und Werte nicht beachtet oder eingehalten, können zur Typschild mit gefährliche Situationen die Folge sein. Magnetspule AC19 Angaben zum ▶ Für den Einsatz des Geräts die Schutzart und Temperatur- Ventil klasse beachten. Das Überschreiten der auf dem Typschild angegebenen Spannung ist ein sicherheitstechnisches Risiko, da dies zur Überhitzung des Geräts führen kann.
  • Seite 12: Kennzeichnung Der Magnetspule Mit Klemmenanschlusskasten

    Kennzeichnung der Magnetspule Legende: mit Klemmenanschlusskasten Position Beschreibung HINWEIS! ATEX, Zertifikatsersteller und Zertifikatsnummer Durch Anbau des Klemmenanschlusskastens ändert sich die ATEX, Kennzeichnung des Ex-Schutzes Zündschutzart. IECEx, Zertifikatsersteller und Zertifikatsnummer Magnetspule AC19 mit IECEx, Kennzeichnung des Ex-Schutzes Klemmenanschlusskasten mit Beispielarmatur und den Positionen Typkennzeichnung mit Ex-Code der Typschilder: Nennspannung, Nennleistung Umgebungstemperaturbereich Seriennummer Herstelldatum Identnummer Bild 4:...
  • Seite 13: Zündschutzarten

    EPS 16 ATEX 1072 X Technische Daten Zündschutzarten Legende: Position Beschreibung Die Ex-Kennzeichnung richtet sich nach den Zündschutzarten der jeweils verwendeten Komponenten. ATEX, Zertifikatsersteller und Zertifikatsnummer ATEX, Kennzeichnung des Ex-Schutzes Variante Ex-Kennzeichnung Interner Code IECEx, Zertifikatsersteller und Zertifikatsnummer Kabelabgang JJ04 + IECEx, Kennzeichnung des Ex-Schutzes II 2G Ex mb IIC T4 Gb JWxx II 2D Ex mb IIIC T130°C Db Typkennzeichnung mit Ex-Code PX38 Nennspannung, Nennleistung Klemmenan- II 2G Ex eb mb IIC T4 Gb JA13 + Umgebungstemperaturbereich schlusskasten PX38 II 2D Ex mb tb IIIC T130°C Db Seriennummer Kabelabgang JJ04 + Ex mb IIC T4 Gb JWxx Herstelldatum Ex mb IIIC T130°C Db...
  • Seite 14: Elektrische Daten

    EPS 16 ATEX 1072 X Technische Daten Elektrische Daten 7.7.1 Elektrischer Anschluss Technische Daten des Kabels: Ausführung Brückengleichrichter Leistungsumschaltung Werkstoff : Polyolefin Interner Code CZ24 CZ05 Temperatureinsatzbereich – 55...+145 °C bei fester Nennspannung 24V / DC, 50, 60 Hz 24V / DC, 50, 60 Hz Verlegung / Frequenz 110V / DC, 50, 60 Hz 110V / 50, 60 Hz Mindestbiegeradius : 4 x Außendurchmesser bei fester 120V / 60 Hz 120V / 60 Hz Verlegung 230V / DC, 50, 60 Hz 230V / 50, 60 Hz Außendurchmesser :...
  • Seite 15: Zubehör

    EPS 16 ATEX 1072 X Zubehör ZUBEHÖR Externer Erdungsanschluss für Klemmenanschlusskasten Kabelverschraubung für Bei Magnetspulen mit Klemmenanschlusskasten sind Anschluss- Klemmenanschlusskasten klemmen für den äußeren Erdungsanschluss beigefügt. Für die Verwendung des Klemmenanschlusskastens stehen Sollte die Anbindung des Potentialausgleichs durch Rohrleitung geeignete Kabelverschraubungen zur Verfügung. oder Verwendung einer Kunststoffarmatur nicht gegeben sein, so Kabelverschraubung aus Kunststoff gehört zum Liefer- besteht die Möglichkeit die Verbindung über den äußeren Erdungs- umfang des Ventils. Kabelverschraubung aus Messing anschluss herzustellen. Die Verwendung ist somit optional und muss separat bestellt werden. Kabelverschraubungen obliegt der Beurteilung des Betreibers.
  • Seite 16: Montage Und Demontage

    EPS 16 ATEX 1072 X Montage und Demontage MONTAGE UND DEMONTAGE GEFAHR! GEFAHR! Explosionsgefahr durch elektrostatische Entladung. Bei plötzlicher Entladung elektrostatisch aufgeladener Geräte Verletzungsgefahr durch hohen Druck in Anlage oder Gerät. oder Personen besteht im Ex-Bereich Explosionsgefahr. ▶ Vor Arbeiten an Anlage oder Gerät den Druck abschalten und ▶ Durch geeignete Maßnahmen sicherstellen, dass es im Ex- Leitungen entlüften oder entleeren. Bereich zu keinen elektrostatischen Aufladungen kommen Verletzungsgefahr durch Stromschlag. kann. ▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten ▶ Gerät nicht in Bereichen einsetzen, in denen stark ladungser- und gegen Wiedereinschalten sichern.
  • Seite 17: Elektrischer Anschluss

    ▶ Die im Auslieferzustand in einem Beutel verpackten und in ▶ Vor Eingriffen in das System die elektrische Spannung abschal- den Gehäusedeckel geklebten Anschlussklemmen für den ten und gegen Wiedereinschalten sichern. äußeren Erdungsanschluss müssen bei der Installation des ▶ Die geltenden Unfallverhütungsvorschriften und Sicherheits- Gerätes entfernt werden. bestimmungen für elektrische Geräte beachten. Bei fehlendem elektrischen Kontakt zwischen den metallischen 9.2.1 Magnetspulen mit Kabelabgang Bauteilen der Armatur und dem Schutzleiter der Spule besteht die Gefahr eines Stromschlags. Das Anschlusskabel ist mit der Magnetspule Typ AC19 vergossen und kann nicht demontiert werden. ▶ Schutzleiter immer anschließen. Die angegebene Spannung laut Typschild beachten. ▶ Elektrischer Durchgang zwischen dem Schutzleiter der Spule und dem Kernführungsrohr der Armatur prüfen. Aderfarbe Anschlussbelegung Bei Magnetspulen mit Klemmenanschlusskasten muss grün-gelb Schutzleiter zusätzlich beachtet werden: ▶ Nur fest verlegte Kabel und Leitungen einführen.
  • Seite 18: Magnetspulen Mit Klemmenanschlusskasten

    EPS 16 ATEX 1072 X Montage und Demontage 9.2.2 Magnetspulen mit Demontage Klemmenanschlusskasten GEFAHR! Verletzungsgefahr durch hohen Druck in Anlage oder Gerät. Anschlussbelegung der schwarz Position Versorgungsleitung ▶ Vor Arbeiten an Anlage oder Gerät den Druck abschalten und Leitungen entlüften/entleeren. schwarz Schutzleiter Verletzungsgefahr durch Stromschlag. ▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten und gegen Wiedereinschalten sichern. Neutralleiter / Minuspol (–) ▶ Die geltenden Unfallverhütungsvorschriften und Sicherheits- bestimmungen für elektrische Geräte beachten.
  • Seite 19: Inbetriebnahme

    EPS 16 ATEX 1072 X Inbetriebnahme INBETRIEBNAHME WARTUNG, REPARATUR, FEHLERBEHEBUNG WARNUNG! 11.1 Wartung Verletzungsgefahr bei unsachgemäßem Betrieb. Nicht sachgemäßer Betrieb kann zu Verletzungen, sowie Die Magnetspule AC19 ist bei Einhaltung der in der Anleitung Schäden am Gerät und seiner Umgebung führen. beschriebenen Einsatzbedingungen wartungsfrei. ▶ Vor der Inbetriebnahme muss gewährleistet sein, dass der 11.2 Reparatur Inhalt der Bedienungsanleitung dem Bedienungspersonal bekannt ist und vollständig verstanden wurde. GEFAHR! ▶ Die Sicherheitshinweise und der bestimmungsgemäße Gebrauch müssen beachtet werden.
  • Seite 20: Transport, Lagerung, Verpackung

    EPS 16 ATEX 1072 X Transport, Lagerung, Verpackung TRANSPORT, LAGERUNG, VERPACKUNG HINWEIS! Transportschäden. Unzureichend geschützte Geräte können durch den Transport beschädigt werden. • Gerät vor Nässe und Schmutz geschützt in einer stoßfesten Verpackung transportieren. • Eine Über- bzw. Unterschreitung der zulässigen Lagertempe- ratur vermeiden. Falsche Lagerung kann Schäden am Gerät verursachen. • Gerät trocken und staubfrei lagern. • Lagertemperatur –40…+80 °C. Umweltschäden durch von Medien kontaminierte Geräteteile. • Gerät und Verpackung umweltgerecht entsorgen. •...
  • Seite 22 www.burkert.com...
