Typ 8619
Installation und Verdrahtung
7.3.18 Verdrahtung des Moduls „pH/ORP"
• Den pH-Sensor symmetrisch verkabeln, um Störeinflüsse zu vermeiden. In diesem Fall ist die Ver-
drahtung der Äquipotentialelektrode zwingend erforderlich.
• Bei Verkablung des pH-Sensor im asymmetrischen Modus kann die Messung des pH-Werts mit
der Zeit abweichen, wenn die Äquipotentialelektrode nicht verkabelt ist.
Messbereich des
Redoxpotentials
Brücke (nicht im Lieferumfang)

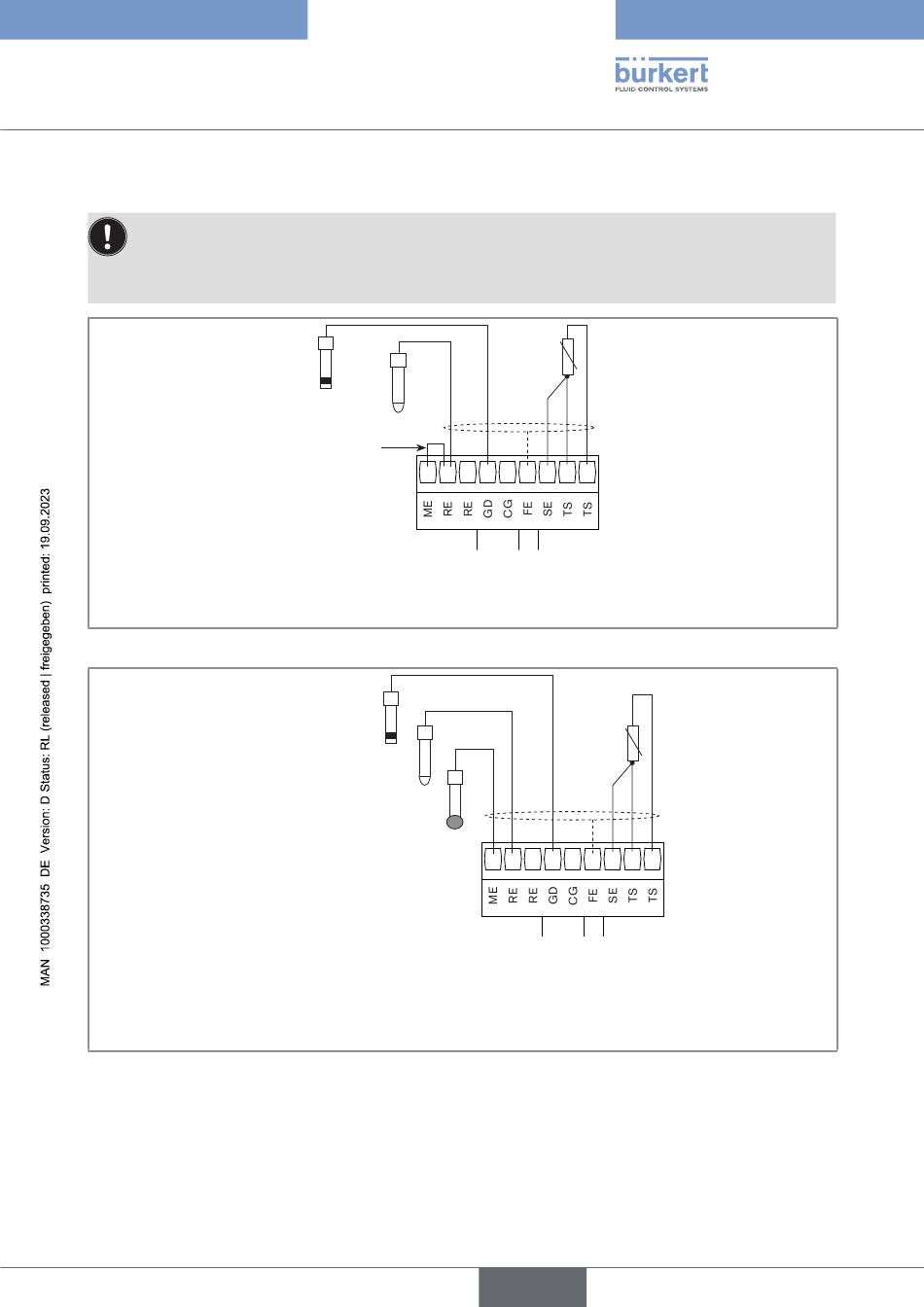

Abb. 32: Verdrahtung eines Redox-Sensors und eines Pt100- oder Pt1000-Temperatursensors an ein Modul „pH/ORP"
Messbereich des Redoxpotentials
FE = Funktionserde
Abb. 33: Verdrahtung eines pH-Sensors, eines Redox-Sensors und eines Pt100- oder Pt1000-Temperatursensors an
ein Modul „pH/ORP"
Referenzelektrode
1 2
Schraubklemmen,
9 Positionen, grau
Referenzelektrode
pH-Messelektrode
Temperatursensor
FE = Funktionserde
3 4 5 6 7 8 9
Abnehmbare
1 2 3 4 5 6 7 8
Abnehmbare
Schraubklemmen,
9 Positionen, grau
deutsch
Temperatursensor
9
