Typ 8619
Installation und Verdrahtung

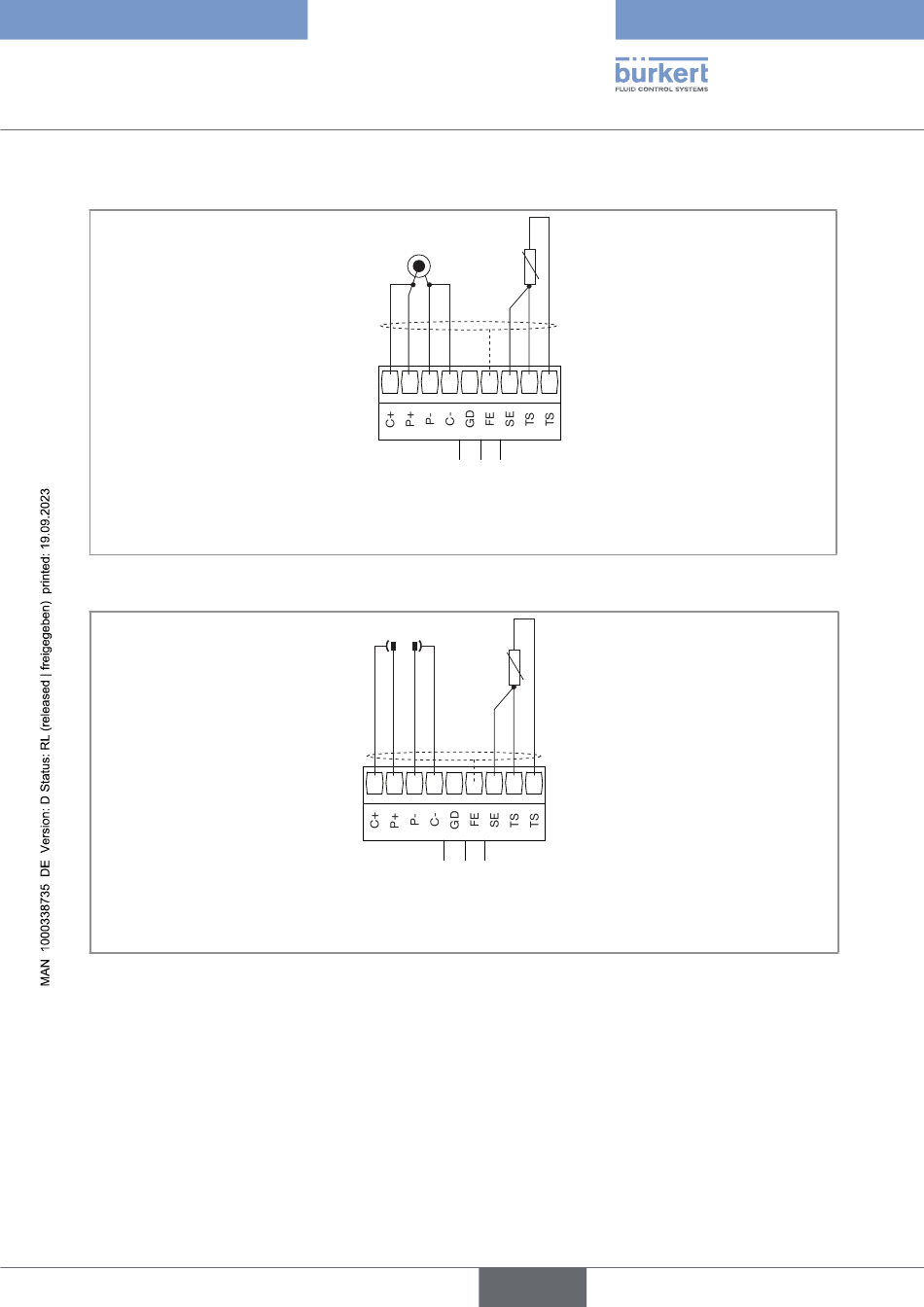

7.3.20 Verdrahtung des Leitfähigkeitsmoduls „COND"
FE = Funktionserde
Abb. 40: Verdrahtung eines Widerstandsleitfähigkeitssensors mit 2 Elektroden und eines Pt100- oder Pt1000-Tempera-
tursensors an ein Leitfähigkeitsmodul „COND"
FE = Funktionserde
Abb. 41: Verdrahtung einer Widerstandsleitfähigkeitszelle mit 4 Elektroden und einem Pt100- oder Pt1000-Temperatur-
sensor an ein Leitfähigkeitsmodul „COND"
Leitfähigkeits-
sensor
1 2 3 4 5
Abnehmbare Schraubklemmen, 9 Positionen, grün
1 2 3 4 5
Abnehmbare Schraubklemmen, 9 Positionen, grün
Temperatursensor
6 7 8 9
Temperatursensor
6 7 8 9
