SONDE: Den Typ der Leitfähigkeitssonde wählen, entweder mit 2 oder 4 Elektroden, die an das Modul
angeschlossen wird.
RTD: Den Typ des an das Modul angeschlossenen Temperatursensors wählen.
TEMPERATUR: Den im Prozess verwendeten Temperaturwert wählen:
• Auswahl von „Auto": Die Temperatur der Flüssigkeit wird vom Sensor gemessen.
• Auswahl von „Manuell": Im nächsten Feld den Wert der Prozesstemperatur (in °C) eingeben, z.B. wenn
kein Temperatursensor an das Modul angeschlossen ist.
TEMP. EINST.: Die gemessene Temperatur kann durch einen Offset-Wert korrigiert werden. Den Offset-Wert
in °C eingeben.
TEMP. KOMP. : Die Art der Temperaturkompensation zur Bestimmung der Flüssigkeitsleitfähigkeit wählen:
• entsprechend einem linearen Prozentsatz („linear" wählen). Die lineare Temperaturkompensation kann für
Ihren Prozess ausreichend genau sein, wenn die Temperatur Ihres Prozesses immer > 0 °C beträgt. Im
nachfolgenden Feld „Koeff." eine Kompensation von 0,00...9,99 %/°C eingeben.

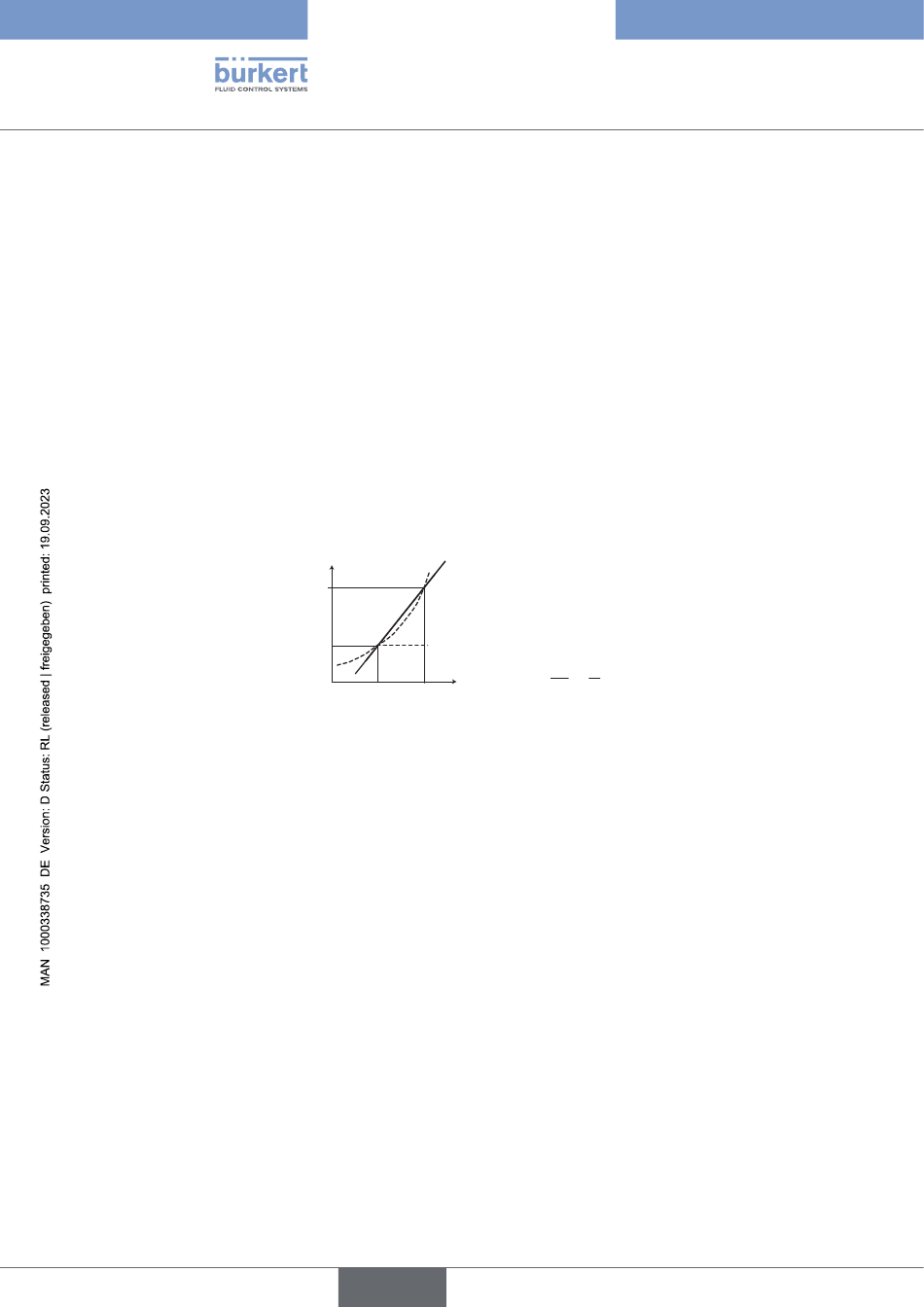

Die nachstehend aufgeführte Kurve und die Gleichung verwenden, um den mittleren Kompensationskoef-
fizienten a in Abhängigkeit von einem Temperaturbereich ∆T und dem zugehörigen Leitfähigkeitsbereich
∆c zu berechnen:
• oder nach dem natürlichen Wasserrecht („EN27888" wählen).
• oder nach dem Reinstwassergesetz („UPW" wählen).
• oder nach den Gesetzen für Reinstwasser und Natriumchlorid („UPW-NaCl" wählen).
• oder nach dem Gesetz der Konzentrationstabelle („Konzentrationstabelle" wählen, optional erhältlich), die
nachfolgend in der Funktion „Konzentration" ausgewählt wurde.
• oder die Temperaturkompensation deaktivieren („Keine" wählen).
KONZENTRATION: Optional verfügbar. Aus der angebotenen Liste die Massenkonzentrationstabelle für die
gewünschte Flüssigkeit auswählen. Diese Daten (%) stehen dann in der Liste der Prozessvariablen für das
Leitfähigkeitsmodul zur Verfügung. Die Flüssigkeitskonzentration wird anhand der gemessenen und nicht
kompensierten Werte der Leitfähigkeit und der Temperatur bestimmt, unabhängig von der unter „Temp.
Komp." getroffenen Auswahl.
