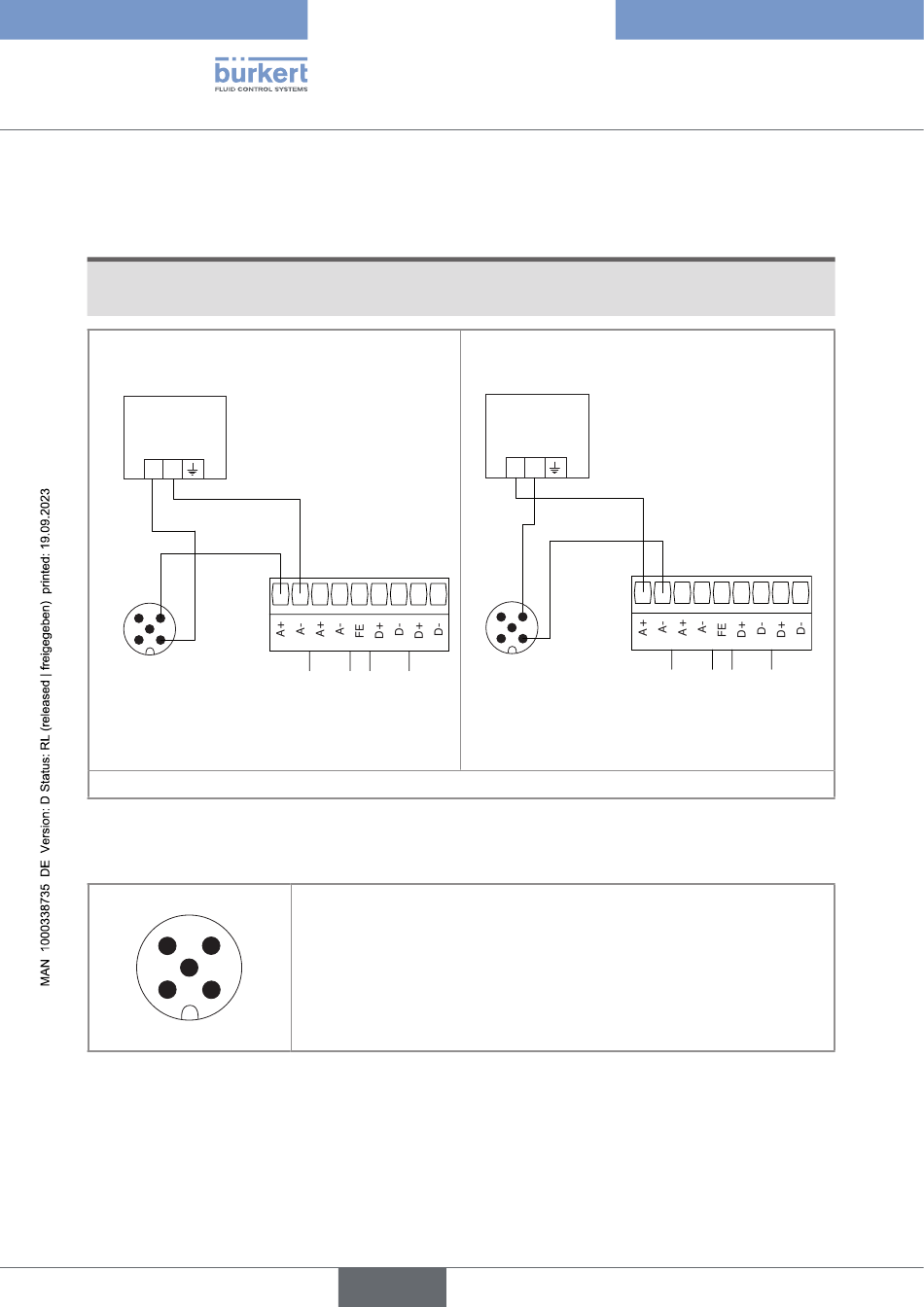

Beispiel für den Anschluss eines Chlorsensors Typ 8232
(Artikelnummer 568523 oder 568524) an das Modul „INPUT"
ACHTUNG
Der Chlorsensor Typ 8232 kann durch die Stromversorgung beschädigt werden.
▶ Den Chlorsensor mit einer Spannung von 12...30 V DC versorgen.
Spannungs-
versorgung des
Chlorsensors
12...30 V DC
+ -
3
4
5
1
2
Chlorsensor
mit 5-poligem
M12-Stecker
FE = Funktionserde
Abb. 28: Mögliche Anschlüsse eines Chlorsensors Typ 8232 (Artikelnummer 568523 oder 568524) mit Stromver-
sorgung über eine externe Spannungsquelle
4
5
1
Abb. 29: Anschlussbelegung des 5-poligen M12-Steckers des Sensors Typ 8232
58
Abnehmbare
Schraubklemmen,
9 Positionen, grün
1 2
3
4 5
6 7 8
(AI1) (AI2)
(DI1) (DI2)
Modul „INPUT" des Geräts
1: Nicht angeschlossen
2: V+ (weiß, wenn ein Kabel mit der Artikelnummer 438680, 560365 oder 563108
3
verwendet wird)
3: 0 V DC (blau, wenn ein Kabel mit der Artikelnummer 0 oder 438680, 560365
oder 563108 verwendet wird
2
4: Nicht angeschlossen
5: Nicht angeschlossen
deutsch
Spannungs-
versorgung des
Chlorsensors
12...30 V DC
+ -
3
4
5
1
2
9
Chlorsensor
mit 5-poligem
M12-Stecker
Typ 8619
