Abb. 11: Montage des Geräts in einem Gehäuse oder Schaltschrank
7.2.2

Installation eines 8619 multiCELL WM auf einer Halterung

ACHTUNG
Gefahr von Sachschäden durch gelöste Kabelverschraubungen. Der Körper der Kabelverschraubungen
wird werkseitig mit einem Drehmoment von 5,5 Nm (4,06 lbf·ft) in das Gehäuse eingeschraubt.
▶ Vor der Montage des Wandgehäuses auf seiner Halterung überprüfen, ob die Kabelverschraubungskörper
fest angezogen sind. Wenn die Körper der Kabelverschraubungen locker sind, diese mit einem Drehmo-
ment von 5,5 Nm ±20 % (4,06 lbf·ft ±20 %) festziehen.
Der 8619 multiCELL WM wird mit der Wandmontage-Befestigungsplatte auf einer Halterung montiert.
→ Einen geeigneten Montageort wie folgt wählen:
• Die Oberfläche ist eben.
• Die Oberflächentemperatur der Halterung bleibt unter 100 °C.
• Das Display befindet sich auf Augenhöhe.
• Es ist ausreichend Platz vorhanden, um das Gehäuse um 180° zu öffnen.
42

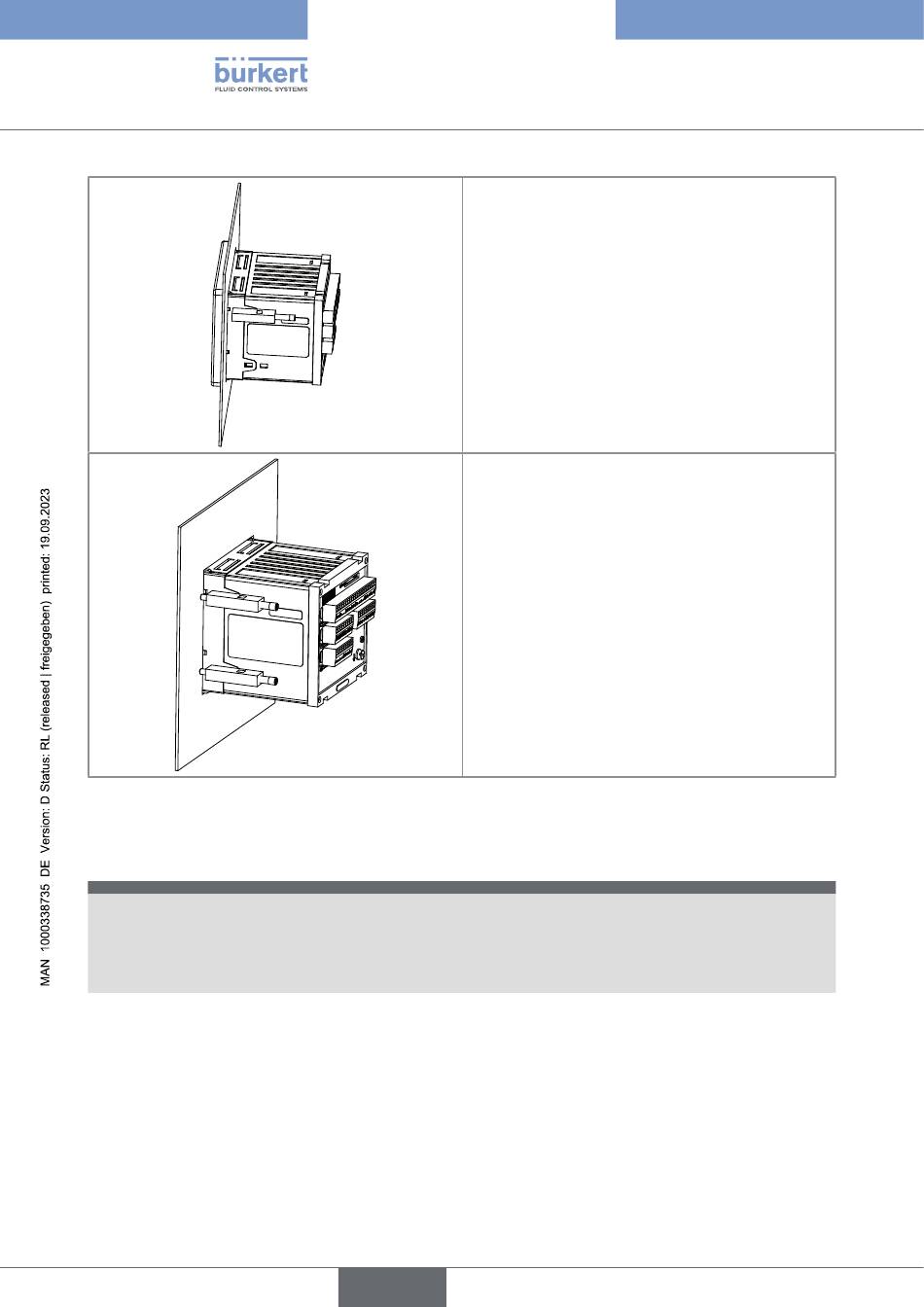

Schritt 5:
→ Das Befestigungselement von Hand bündig am
Gerät anbringen, so dass die Haken an ihrem
Platz bleiben
Schritt 6:
→ Die Schrauben mit einem geeigneten Schrauben-
dreher vollständig anziehen.
→ Die Schritte 4 bis 6 wiederholen, um die rest-
lichen 3 Befestigungselemente anzubringen.
deutsch
Typ 8619
Installation und Verdrahtung
