Typ 8619
Installation und Verdrahtung
7.3.4 Verdrahtung der 12...36-V-DC-Stromversorgung für einen
8619 multiCELL WM DC
→ Eine gefilterte und geregelte 12...36-V-DC-Spannungsversorgung verwenden.
→ Die Kabelverschraubung ganz rechts für das Stromversorgungskabel verwenden.
→ Die 12...36-V-DC-Stromversorgung für einen 8619 multiCELL WM an einer Klemmleiste mit der
Bezeichnung 12...36 V DC anbringen.
→ Die Funktionserde der Installation mit der Erdungsschraube des Geräts (siehe Kapitel 5, Abb. 2) über
einen für die M4-Erdungsschraube und den Erdleiter geeigneten Kabelschuh mit Öse verbinden.
Mit einem Drehmoment von 1 Nm ± 20 % (0,74 lbf·ft ±20 %) festziehen.
→ Die Abschirmung jedes Kabels an eine „FE"-Klemme (Funktionserde) anschließen, um den Potenzialaus-
gleich der Installation zu gewährleisten.

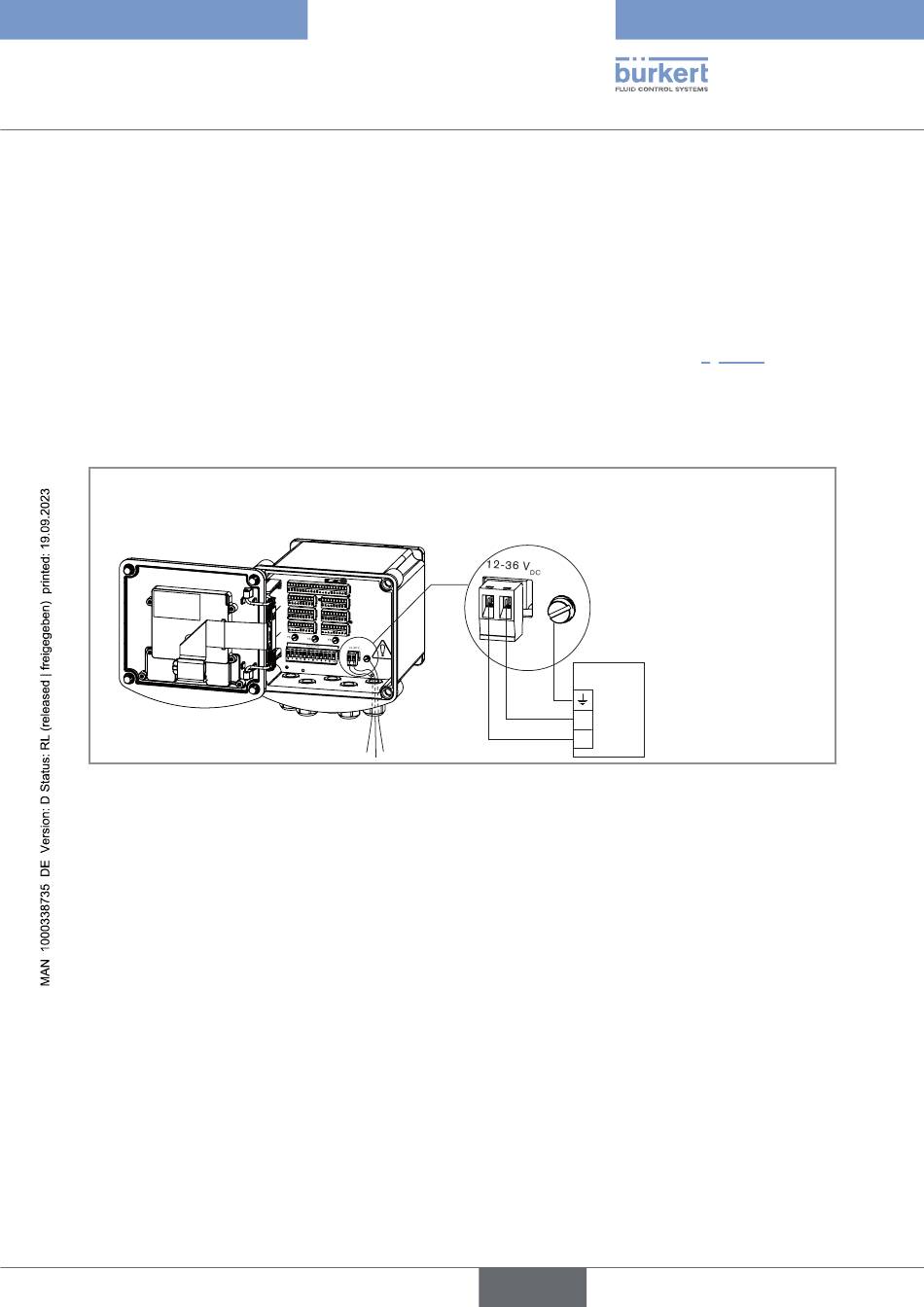

Abb. 14: Verdrahtung der 12...36-V-DC-Stromversorgung für einen 8619 multiCELL WM
M0
M1
M2
M3
M4
M5
M6
FE
Abnehmbare
Schraubklemmen, 2
Positionen, grün
+
-
FE
12-36 VDC
-
+
deutsch
Spannungsversorgung
47
