Typ 8619
Installation und Verdrahtung
Farbe der Leiter Signalbeschreibung
1 C+ Rot Stromelektrode (High End)
2 P+ Transparent Potentialelektrode (High End)
3 P- Grau Potentialelektrode (Low End)
4 C- Blau Stromelektrode (Low End)
6 FE Grün/Gelb Funktionserde
8 TS Weiß Pt1000
9 TS Grün Pt1000

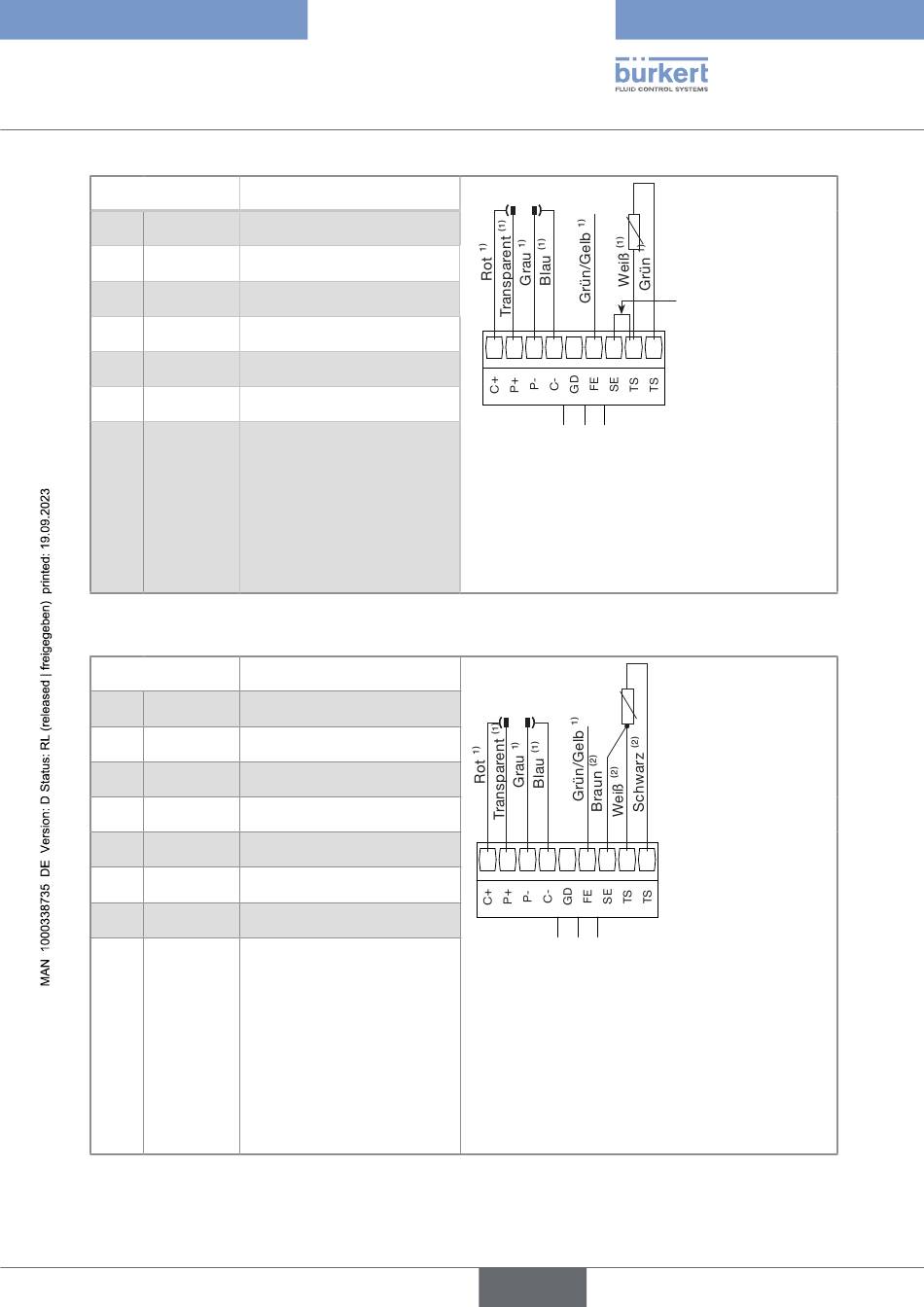

Abb. 44: Verdrahtung eines Leitfähigkeitssensors Typ 8221 mit Variopin-Stecker
Farbe der Leiter Signalbeschreibung
1 C+ Rot Stromelektrode (High End)
2 P+ Transparent Potentialelektrode (High End)
3 P- Grau Potentialelektrode (Low End)
4 C- Blau Stromelektrode (Low End)
6 FE Grün/Gelb Funktionserde
7 SE Braun Pt1000
8 TS Weiß Pt1000
9 TS Schwarz Pt1000
Abb. 45: Verdrahtung eines Leitfähigkeitssensors Typ 8221 mit Variopin-Stecker und einem separaten
Pt1000-Temperatursensor
1 2 3 4 5 6 7 8
Abnehmbare
Schraubklemmen,
9 Positionen, grün
FE = Funktionserde
Farbe der Leiter der Anschlusskabel mit den Artikel-
(1)
nummern 554855, 554856 oder 554857.
1 2 3 4 5 6 7 8
Abnehmbare
Schraubklemmen,
9 Positionen, grün
FE = Funktionserde
Farbe der Leiter der Anschlusskabel mit den Artikel-
1)
nummern 554855, 554856 oder 554857.
(2) Farben der Leiter des Pt1000-Sensors mit der Artikel-
nummer 427023 und seines Bürkert-Anschlusskabels mit
der Artikelnummer 427113.
deutsch
Temperatursensor
Brücke
(nicht im
Lieferumfang)
9
Temperatursensor
9
