Installation und Verdrahtung
• Den pH-Sensor symmetrisch verkabeln, um Störeinflüsse zu vermeiden. In diesem Fall ist die Ver-
drahtung der Äquipotentialelektrode zwingend erforderlich.
• Bei Verkablung des pH-Sensor im asymmetrischen Modus kann die Messung des pH-Werts mit
der Zeit abweichen, wenn die Äquipotentialelektrode nicht verkabelt ist.
Referenzelektrode
pH-Messelektrode
(1) Farbe der Leiter bei Bürkert-Anschlusskabeln mit den Artikelnummern 561904, 561905 oder 561906.
(2) Farben der Leiter des Pt1000-Sensors mit der Artikelnummer 427023 und seines Bürkert-Anschlusskabels mit der Artikel-
nummer 427113.

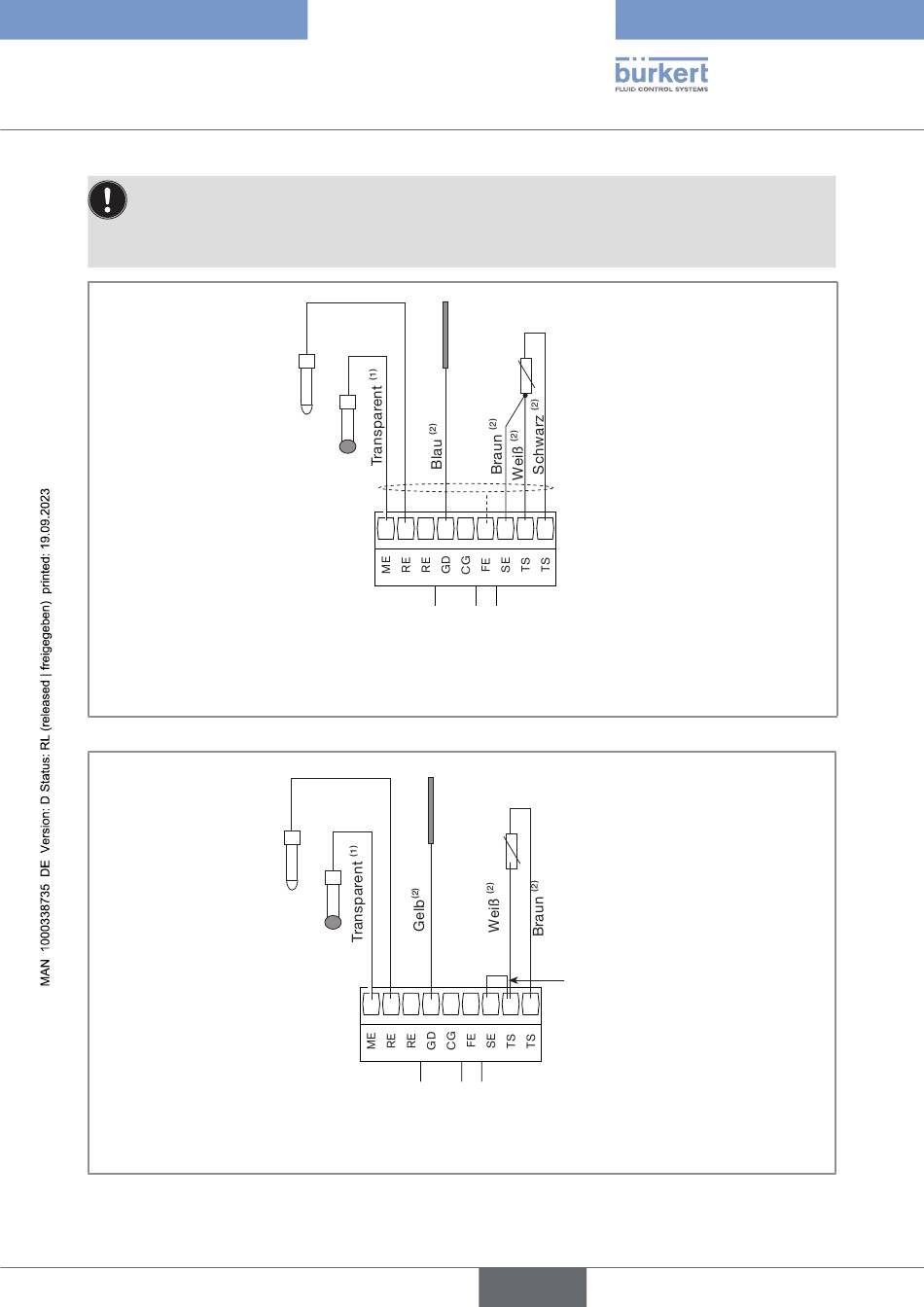

Abb. 36: Verdrahtung eines pH-Sensors Typ 8203 und eines Pt1000-Temperatursensors im symmetrischen Modus
Referenzelektrode
pH-Messelektrode
(1) Farbe der Leiter bei Bürkert-Anschlusskabeln mit den Artikelnummern 561904, 561905 oder 561906.
(2) Farben der Leiter des Pt1000-Anschlusskabels Code 562628.
Abb. 37: Verdrahtung eines pH-Sensors im Immersion-Fitting Typ 8200 mit Pt1000
Schwarz (1)
1 2 3 4 5
Abnehmbare Schraubklemmen, 9 Positionen, grau
Schwarz (1)
Äquipotentialelektrode (empfohlen)
1 2 3 4 5
Abnehmbare Schraubklemmen, 9 Positionen, grau
Äquipotentialelektrode (empfohlen)
Temperatursensor
FE = Funktionserde
6 7 8 9
Brücke (nicht im Lieferumfang)
FE = Funktionserde
6 7 8 9
