F: Ethernet-Erweiterungsmodul (falls am Gerät vorhanden, befindet sich immer auf Steckplatz „M1") mit
Anschlüssen für 2 RJ45-Stecker (nur Ethernet-Version)
G: Funktionserdungsschraube (intern verbunden mit allen „FE"-Klemmen auf der Hauptplatine und den
Zusatzmodulen)
H Anschlussklemmleiste für die 12...36-V-DC-Stromversorgung
J: 5 M20 x 1,5-Kabelverschraubungen
K: Versorgungs- und Verteilungsplatine
L: Display mit Hintergrundbeleuchtung
M: Navigationstaste (4 Richtungen)
N: 4 dynamische Tasten
O: 2 LEDs
5.4

Aufbau eines 8619 multiCELL WM AC

Gerät ohne
Ethernet-
Erweiterungs-
modul
Gerät mit
Ethernet-
Erweiterungs-
modul

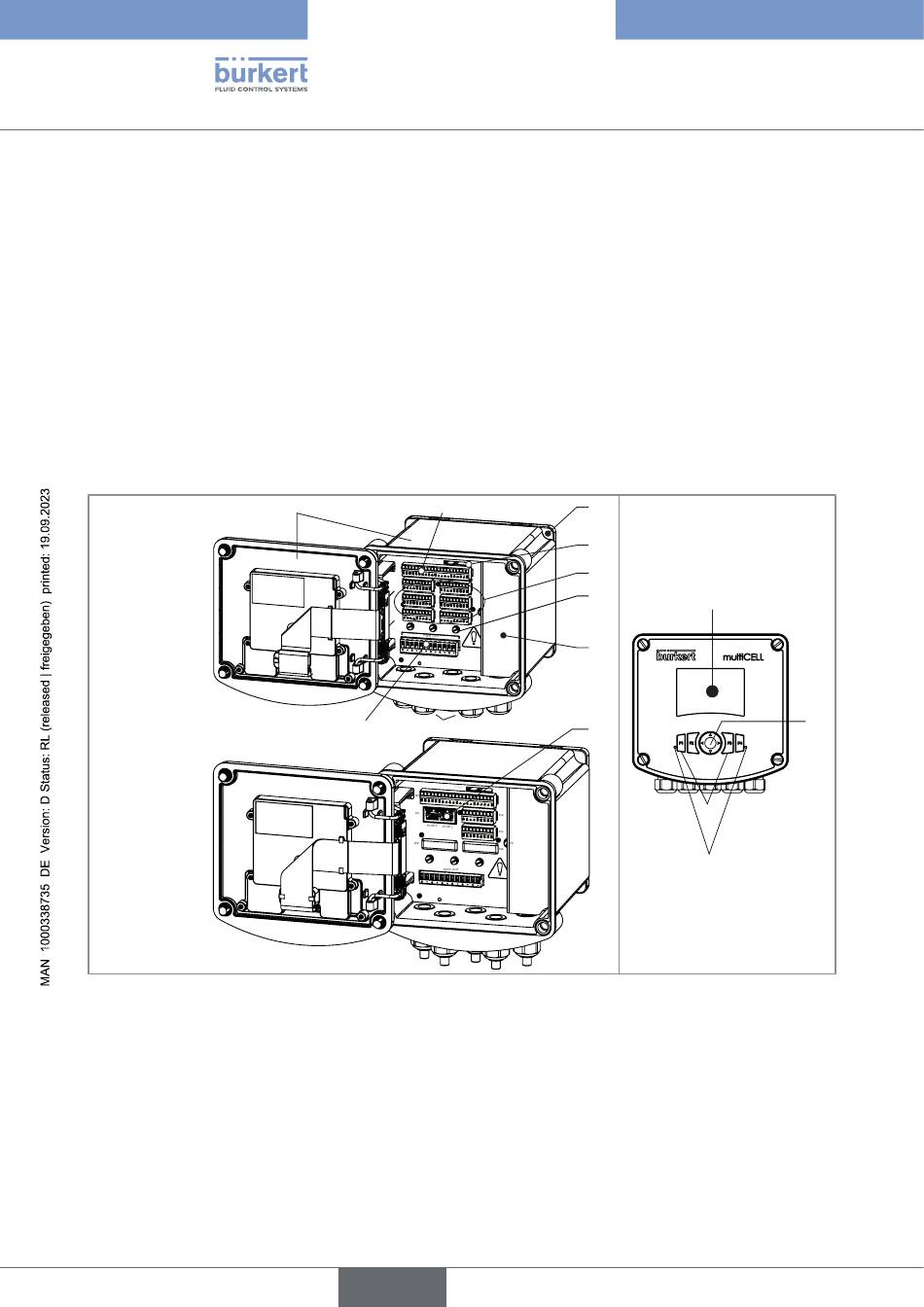

Abb. 3: Aufbau eines 8619 multiCELL WM AC
A: Wandmontagegehäuse; Deckel mit Dichtung, verschlossen mit 4 Schrauben; Display mit Navigations-
taste, dynamischen Tasten und LEDs
B: Hauptplatine (gekennzeichnet durch „M0" auf dem Schild) mit zwei digitalen Eingängen (gekennzeichnet
durch „DI", digitaler Eingang), zwei 4...20-mA-Stromausgängen (gekennzeichnet durch „AO", „Analog
Output" und zwei digitalen Ausgängen (gekennzeichnet durch „DO", „Digital Output")
C: Wandmontageplatte, abnehmbar
D: Speicherkartensteckplatz
14
E: 1 bis 6 Steckplätze (4 Steckplätze bei einer Ethernet-Version) für die Erweiterungsmodule
A B
M0
M1
M3
M5
FE
FE
FE
K J
FE
FE
