Typ 8619
Installation und Verdrahtung
7.3.9 Beispiele für den Anschluss von Durchflussmessgeräten an einen
8619 multiCELL
12...36 VDC
-
+
Spannungs-
versorgung
Abnehmbare
Schraubklemmen,
21 Positionen,
schwarz
SUPPLY PWR OUT DI1

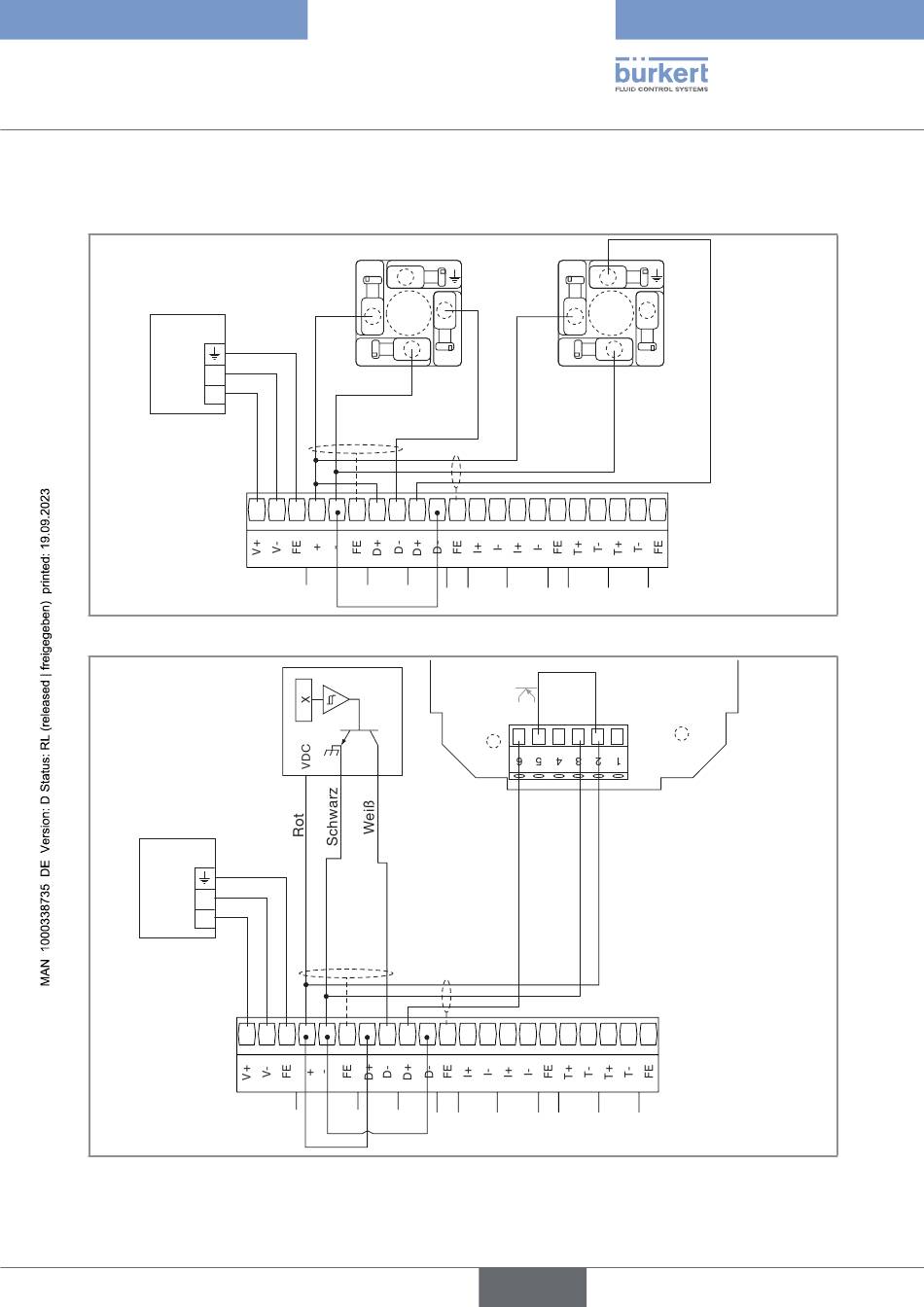

Abb. 19: Verdrahtung von 2 Durchflusssensoren Typ 8030 über 2 Steckverbinder Typ 2508 oder Typ 2518
8077
12...36 VDC
-
+
Spannungs-
versorgung
Abnehmbare
Schraubklemmen,
21 Positionen,
schwarz
SUPPLY PWR OUT DI1
Abb. 20: Verdrahtung eines Durchflusssensors Typ 8077 und eines Durchflusssensors Typ 8041
1
NPN
V+
3
2
0V
DI2 FE AO1
Pls-
DI2 FE AO1 AO2 FE
deutsch
PNP
1
V+
3
2
0V
FE = Funktionserde
AO2 FE DO1 DO2 FE
8041
Pls+ PE V- V+ 4...20
FE = Funktionserde
DO1 DO2 FE
51
